Grasgeleider monteren
WAARSCHUWING
Als een uitwerpopening niet is afgesloten, kan
het maaidek voorwerpen in de richting van de
bestuurder of omstanders werpen. Dit kan ernstig
letsel veroorzaken. Daarnaast kunt u ook in contact
komen met het mes.
• Gebruik de maaimachine nooit zonder
afdekplaat, mulchplaat of een grasafvoer en een
grasvanger.
• Controleer of de grasgeleider omlaag staat.
1. Verwijder de borgmoer, bout, veer en afstandsstuk
waarmee de bevestigingen van de grasgeleider
vastzitten op de draaibeugels (Figuur 44).
2. Verwijder een beschadigde of versleten grasgeleider.
3. Plaats een afstandsstuk en de veer op de grasgeleider.
Plaats het L-vormige eind van de veer achter de rand
van het maaidek.
Opmerking: Zorg ervoor dat het L-vormige eind van
de veer is gemonteerd achter de rand van het maaidek
voordat u de bout plaatst zoals wordt aangegeven in
Figuur 44.
4. Monteer de bout en de moer.
5. Plaats het J vormige haakeind van de veer om de
grasgeleider (Figuur 44).
Belangrijk: De grasgeleider moet volledig omlaag
kunnen klappen. Til de grasgeleider omhoog om
te controleren of deze volledig omlaag klapt.

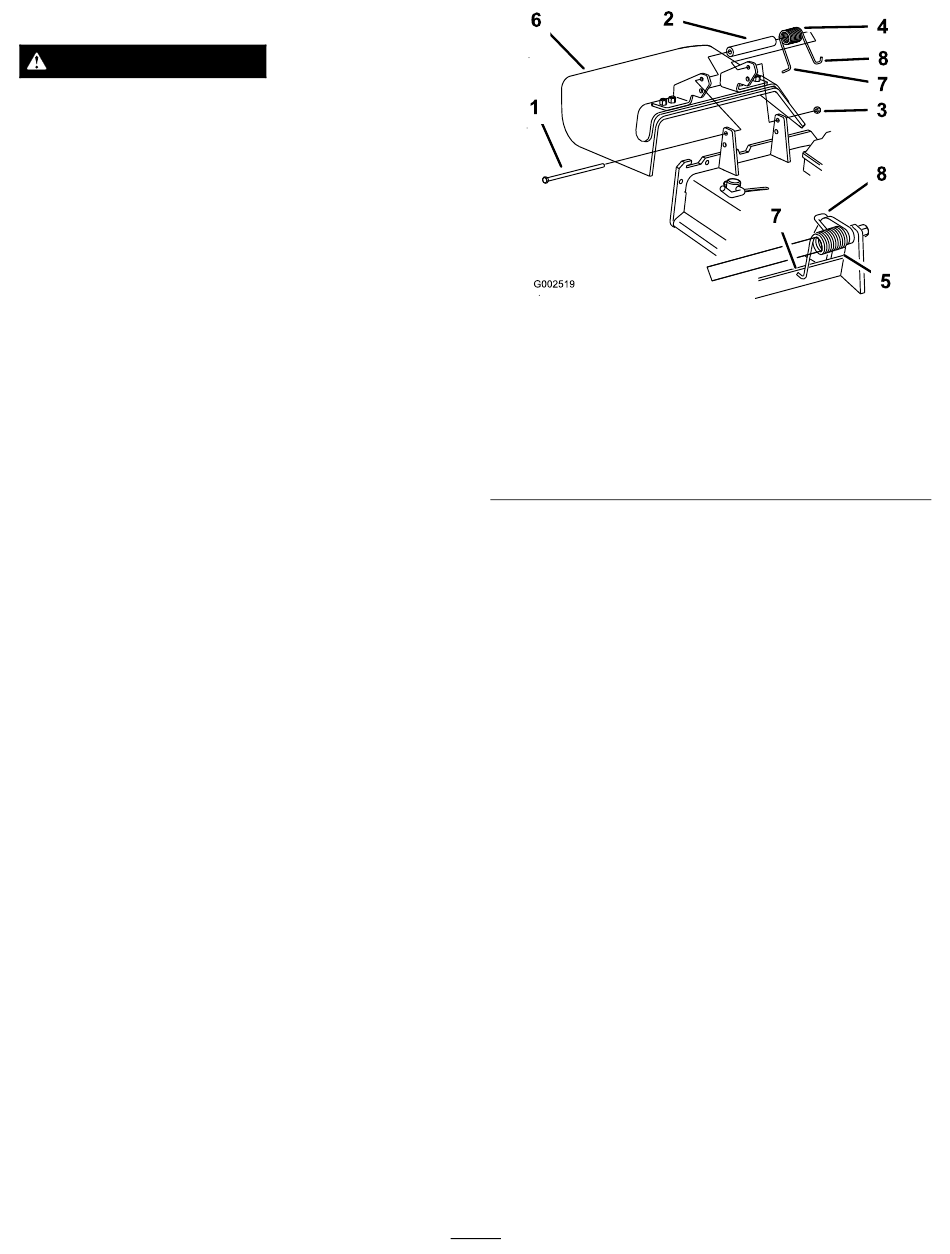

1. Bout
2. Afstandsstuk
3. Borgmoer
4. Veer
26
Figuur 44
5. Gemonteerde veer
6. Grasgeleider
7. L-vormige uiteinde van
de veer achter de rand
van het maaidek plaatsen
voordat u de bout monteert
8. J-vormig haakuiteinde van
veer
