Het smeeroliepeil van de
achteras controleren
Onderhoudsinterval: Om de 400 bedrijfsuren
De achteras is gevuld met SAE 85W-140 smeerolie.
U moet het peil van het smeermiddel controleren
voordat u de motor voor de eerste keer in gebruik
neemt, en daarna volgens de aanbevelingen. De
capaciteit bedraagt 2,4 liter. Controleer elke dag op
lekkage.
1.
Plaats de machine op een horizontaal oppervlak.
2.
Verwijder een controleplug van het uiteinde van
de as en controleer of het smeermiddel tot aan
de onderkant van de opening komt
Opmerking:
Indien het peil te laag staat,
verwijdert u de vulplug en vult u voldoende
smeermiddel bij totdat het peil de onderkant van
de openingen van de controleplug bereikt.

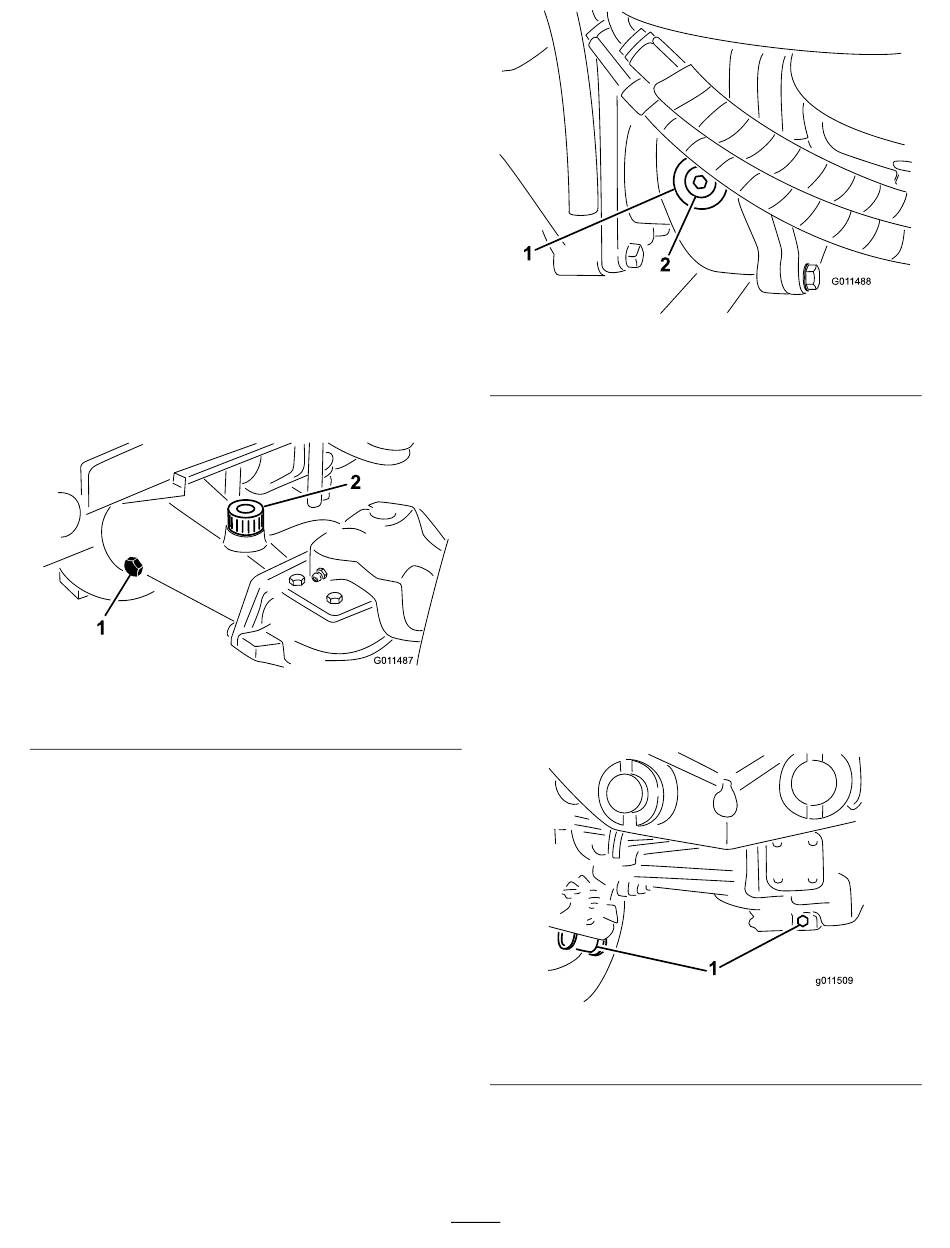

Figuur 106
1. Controleplug
Het smeeroliepeil van
de tandwielkast van de
achteras controleren
Onderhoudsinterval: Om de 400 bedrijfsuren
De tandwielkast is gevuld met SAE 85W-140
smeerolie. De capaciteit bedraagt 0,5 liter. Controleer
elke dag op lekkage.
1.
Plaats de machine op een horizontaal oppervlak.
2.
Verwijder de controle/vulplug aan de linkerzijde
van de tandwielkast en controleer of de
tandwielolie tot aan de onderkant van de
opening komt
(Figuur
Opmerking:
Als het peil te laag is, vult u
voldoende tandwielolie bij totdat het peil de
onderkant van de opening bereikt.
(Figuur
106).
g011487
2. Vulplug
107).
1. Tandwielkast
Het smeermiddel van de
achteras verversen
Onderhoudsinterval: Na de eerste 200 bedrijfsuren
Om de 800 bedrijfsuren
1.
Plaats de machine op een horizontaal oppervlak.
2.
Reinig de omgeving van de drie aftappluggen,
(1) aan elke kant en (1) in het midden
108).
3.
Verwijder de controlepluggen zodat de olie
gemakkelijker kan weglopen.
4.
Verwijder de aftappluggen zodat de olie in de
opvangbakken kan lopen.
1. Locatie van aftapplug
5.
Reinig de omgeving van de aftapplug onderaan
de tandwielkast
6.
Verwijder de aftapplug uit de tandwielkast zodat
de olie in de opvangbak kan lopen.
74
Figuur 107
2. Controle-/vulplug
Figuur 108
(Figuur
109).
g011488
(Figuur
g011509
