Tegengewicht instellen
De testpoort voor het tegengewicht wordt gebruikt om
de druk in het tegengewichtcircuit te testen
119). De aanbevolen druk voor het tegengewicht
is 22,41 bar. Om de druk voor het tegengewicht af
te stellen, draait u de contramoer los en draait u
de stelschroef
(Figuur
verhogen of linksom om de druk te verlagen. Draai de
contramoer dan weer vast. Om de druk te controleren,
moet de motor lopen en het maaidek moet omlaag
gebracht zijn in de zweefstand.
Opmerking:
De zwenkwielen van de 3
maai-eenheden moeten op de grond blijven bij het
afstellen van het tegengewicht en als het tegengewicht
wordt gebruikt.

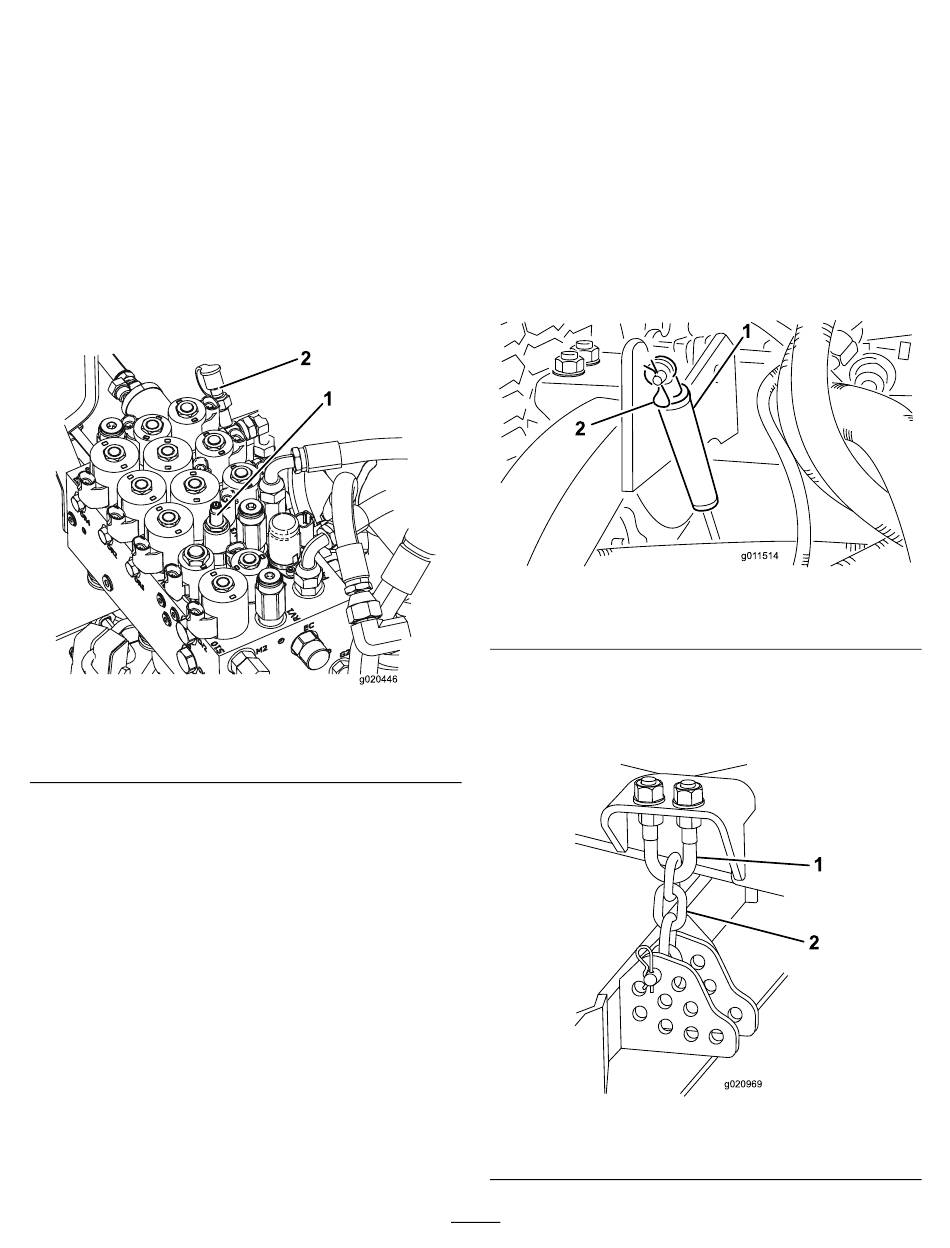

Figuur 119
1. Stelschroef van
tegengewicht
(Figuur
119) rechtsom om de druk te
2. Testaansluiting van
tegengewicht
Onderhoud van maaidek
De middelste maai-eenheid
rechtop draaien (kantelen)
Opmerking:
Hoewel dit niet noodzakelijk is, kunt u
de middelste maai-eenheid rechtop zetten (kantelen).
1.
Breng de middelste maai-eenheid een beetje
van de grond, stel de parkeerrem in werking, zet
de motor af en verwijder het contactsleuteltje.
2.
Verwijder de R-pen waarmee de dempers zijn
bevestigd aan de hefarmen
1. Demper
3.
Kantel de demper in de richting van de maaikast.
g020446
4.
Verwijder de R-pen en de gaffelpen waarmee
de maaihoogtekettingen zijn bevestigd aan de
achterkant van het maaidek
1. U-bout
83
(Figuur
120).
Figuur 120
2. R-pen
(Figuur
121).
Figuur 121
2. Maaihoogteketting
g011514
g020969
