5.
Start de motor en laat het middelste maaidek
neer.
6.
Breng beide zijmaaidekken langzaam omhoog
totdat het zwaartepunt zich verplaatst en het
maaidek in de verticale stand begint te draaien.
7.
Zet de motor af en verwijder het contactsleuteltje.
De middelste maai-eenheid
omlaag kantelen
1.
Laat de zijmaai-eenheden langzaam neer totdat
het zwaartepunt verandert en de middelste
maai-eenheid omlaag draait.
2.
Neem plaats op de bestuurdersstoel, start de
motor en laat de middelste maai-eenheid zover
neer dat dit de grond net niet raakt.
3.
Zet de motor af, wacht tot alle bewegende
delen tot stilstand zijn gekomen en verwijder het
contactsleuteltje.
4.
Zet de maaihoogtekettingen vast aan de
achterkant van de maai-eenheid.
5.
Draai de dempers in de hoge stand en zet ze
vast met een gaffelpen en een borgpen.
De schuinstand van de
maai-eenheid afstellen
De schuinstand van de
maai-eenheid meten
De schuinstand van het maaidek is het verschil in
de maaihoogte tussen de voorkant van het mesvlak
en de achterkant van het mesvlak. Gebruik een
messchuinstand van 8 tot 11 mm. Dit wil zeggen dat
de achterkant van het mesvlak 8 tot 11 mm hoger is
dan de voorkant.
1.
Plaats de machine op een horizontaal oppervlak.
2.
Stel de maai-eenheid in op de gewenste
maaihoogte.
3.
Draai een mes zodat het recht naar voren wijst.
4.
Meet met een korte liniaal de afstand van de
grond tot de voorste rand van het mes.
5.
Draai de rand van het mes achterwaarts en
meet de afstand van de grond tot de rand van
het mes.
6.
Trek de afstand aan de voorkant van de afstand
aan de achterkant om de schuinstand te
berekenen.
De schuinstand van de middelste
maai-eenheid afstellen
1.
Draai de contramoeren op de bovenkant
of de onderkant van de U-bout van de
maaihoogteketting los
2.
Stel de andere moeren af om de achterkant van
het maaidek hoger of lager te zetten en een
correcte schuinstand te verkrijgen.
3.
Draai de contramoeren vast.
1. U-bout
Zijmaaidekken afstellen
1.
Verwijder de inbusbouten en moeren waarmee
de zwenkwielarm is bevestigd aan de
zwenkwielvork
2.
Plaats indien nodig de opvulstukken om het
zwenkwiel hoger of lager te zetten totdat de
maai-eenheid de correcte schuinstand heeft.
3.
Monteer de inbusbouten en de moeren.
84
(Figuur
122).

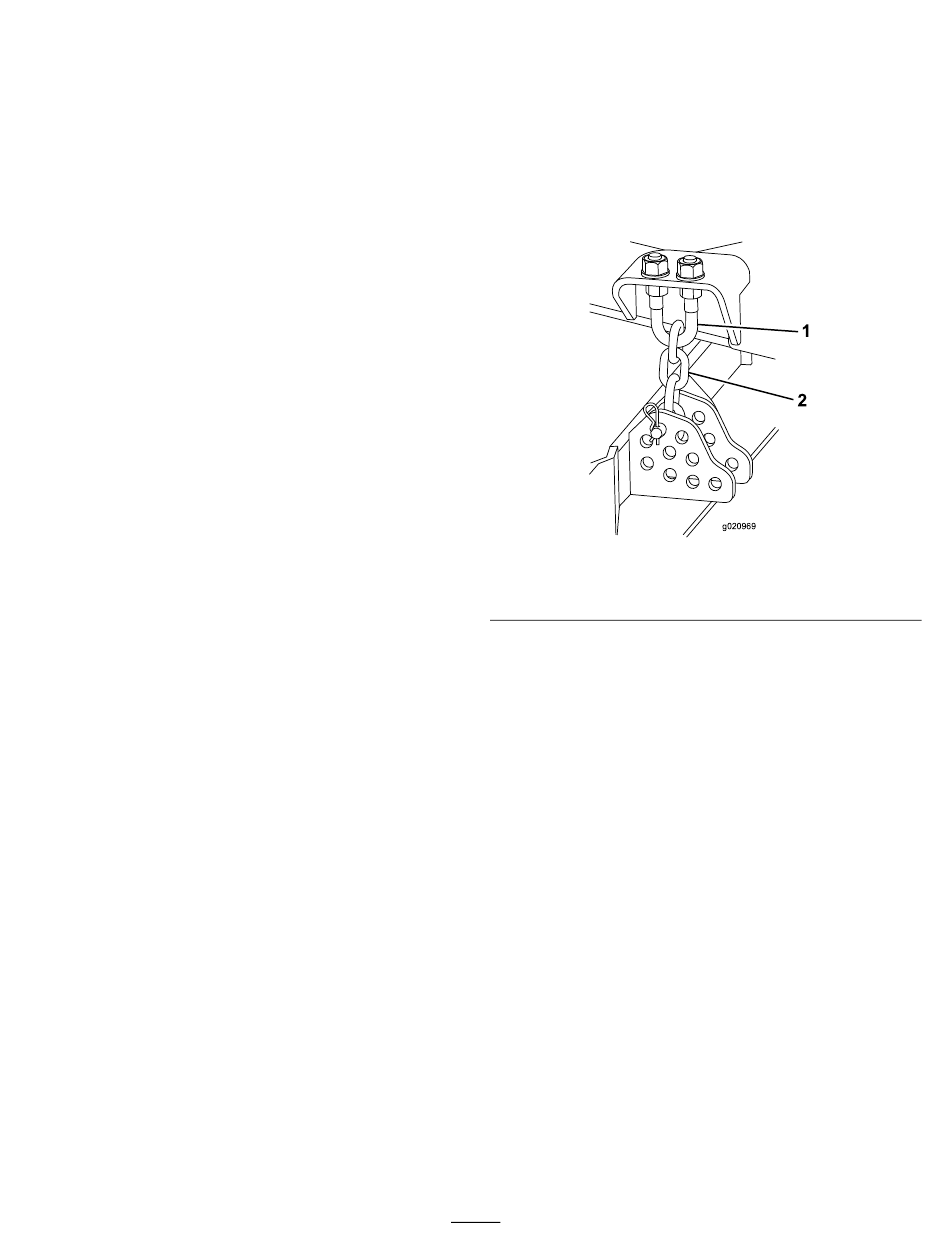

Figuur 122
2. Maaihoogteketting
(Figuur
123).
g020969
