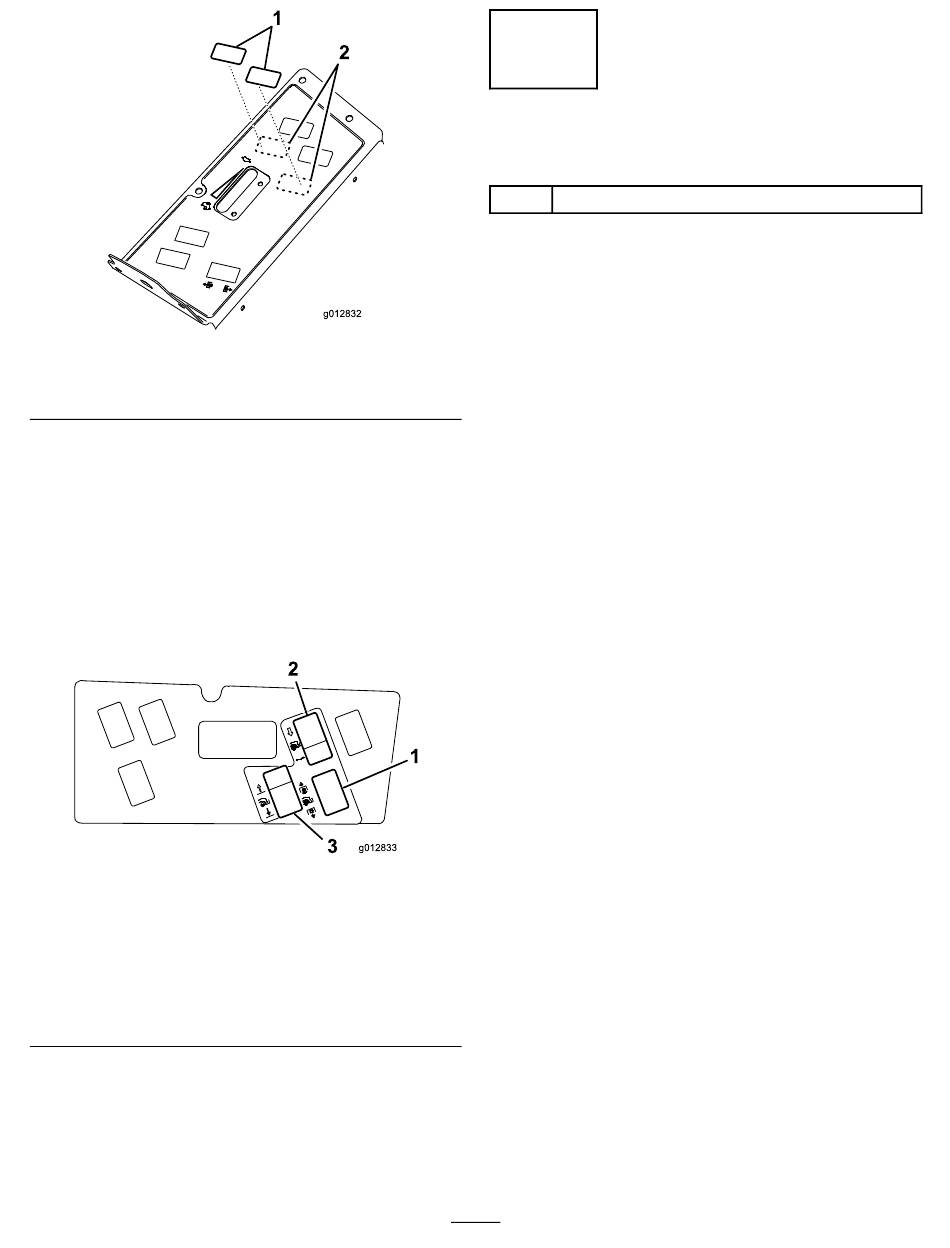

Figuur 28
1. Extra pluggen
8. Snijd voorzichtig het stickermateriaal weg totdat u bij
de gaten in het bedieningspaneel kunt.
Opmerking: Verwijder alleen de extra pluggen en
het stickermateriaal voor de benodigde schakelaars.
9. Verwijder de bramen langs de recent blootgelegde
randen van het bedieningspaneel.
10. Reinig het oppervlak van het bedieningspaneel en
breng de sticker aan rond de blootliggende openingen
(Figuur
29).
Figuur 29
1. Sticker
2. Schakelaar voor
zweven/neerwaartse
druk (schakelaar met 2
standen)
11. Plaats de schakelaars in de juiste montageopeningen
(Figuur
29).
Opmerking: Richt het platte gedeelte van de
schakelaar naar de bestuurder toe.
2. Plaats van de extra
pluggen
3. Schakelaar voor
heffen/omlaag brengen
(schakelaar met 3
standen)
7
De kabelboom monteren
Benodigde onderdelen voor deze stap:
1
Kabelboom
Procedure
Opmerking: De machine moet uitgerust zijn met de
hulpaggregaatset, Toro-onderdeelnr. 30382.
1. Dek blootliggende aansluitingen van de kabelboom af
met afplakband of isolatietape om te voorkomen dat
er vuil in de aansluitingen valt tijdens het aanbrengen
van de kabelboom.
2. Leid de kabelboom als volgt
deze op de volgende plaatsen
•
Aansluitingen van hydraulisch verdeelstuk
•
Relais (6) op de relaisbeugel
•
Aansluiting hoofdkabelboom, bevindt zich onder
de rechter bedieningselementen bij de standaard
bedieningsmodule
Opmerking: De hoofdkabelboom is een
2-draads Metri-pak aansluiting (donkerbruine en
lichtbruine draden)
•
Maaidekhefpunt in A en B
Opmerking: Koppel de 2 aansluitingen van het
verdeelblok van de hefklep los en sluit ze aan op
de kabelboom.
•
Maaidekhefpunt uit A en B
Opmerking: Sluit de kabelboom aan op het
verdeelblok van de hefklep waar u net de 2
aansluitingen hebt losgekoppeld.
•
Roze kabelaansluiting voor vermogen
•
Aarding naar aardingsblok
•
Schakelaar voor heffen/omlaag brengen
•
Schakelaar voor zweven/inschakelen
3. Bevestig de kabelboom aan de machine met
kabelklembanden.
Belangrijk: Houd de kabelboom uit de buurt van
hete, scherpe of bewegende onderdelen.
Belangrijk: Bevestig de kabelboom uit de buurt
van de uitlaat van de machine.
11
(Figuur
30) en bevestig
(Figuur
31):
