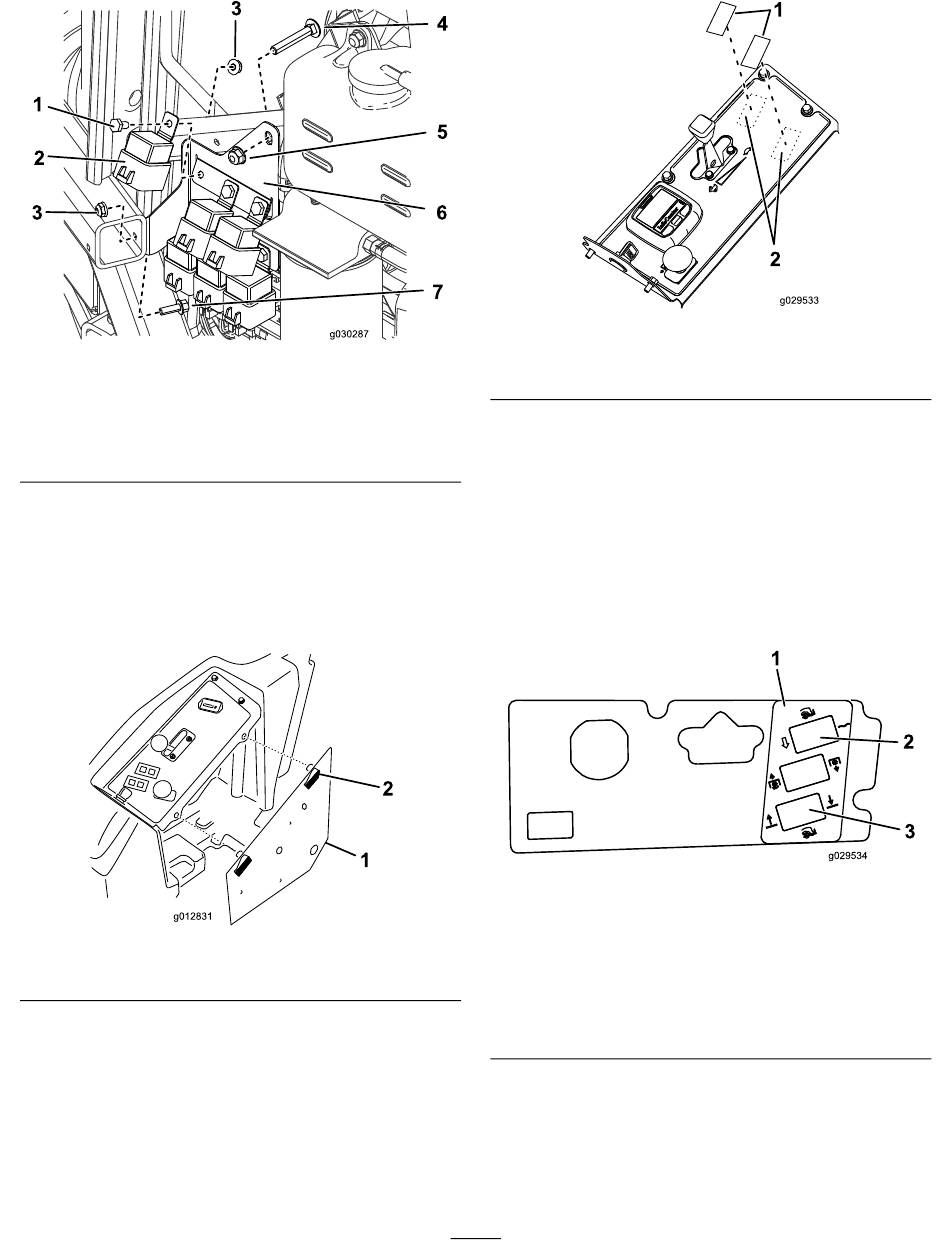

Figuur 21
1. Bout (1/4 x 1/2 inch)
2. Relais
3. Moer (1/4 inch)
4. Bout van steunbuis
2. Verwijder de bout en moer van de steunbuis.
3. Bevestig de relaisbeugel aan de machine met een bout
(1/4 x 3/4 inch), een moer (1/4 inch) en de bout en
moer die u net hebt verwijderd
4. Ontgrendel de klep van het bedieningspaneel en leg
deze opzij
(Figuur
22).
Figuur 22
1. Bedieningspaneel
5. Zoek de 2 extra pluggen bovenop het bedieningspaneel
en verwijder deze
(Figuur
5. Moer van steunbuis
6. Relaisbeugel
7. Bout (1/4 x 3/4 inch)
(Figuur
21).
2. Vergrendeling
23).
1. Extra pluggen
6. Snijd voorzichtig het stickermateriaal weg totdat u bij
de openingen in het bedieningspaneel kunt.
Opmerking: Verwijder alleen de extra pluggen en
het stickermateriaal voor de benodigde schakelaars.
7. Verwijder de bramen langs de recent blootgelegde
randen van het bedieningspaneel.
8. Reinig het oppervlak van het bedieningspaneel en
breng de sticker aan rond de blootliggende openingen
(Figuur
24).
1. Sticker
2. Schakelaar voor
zweven/neerwaartse
druk (schakelaar met 2
standen)
9. Plaats de schakelaars in de juiste montageopeningen
(Figuur
24).
Opmerking: Richt het platte gedeelte van de
schakelaar naar de bestuurder toe.
9
Figuur 23
2. Plaats van de extra
pluggen
Figuur 24
3. Schakelaar voor
heffen/omlaag brengen
(schakelaar met 3
standen)
