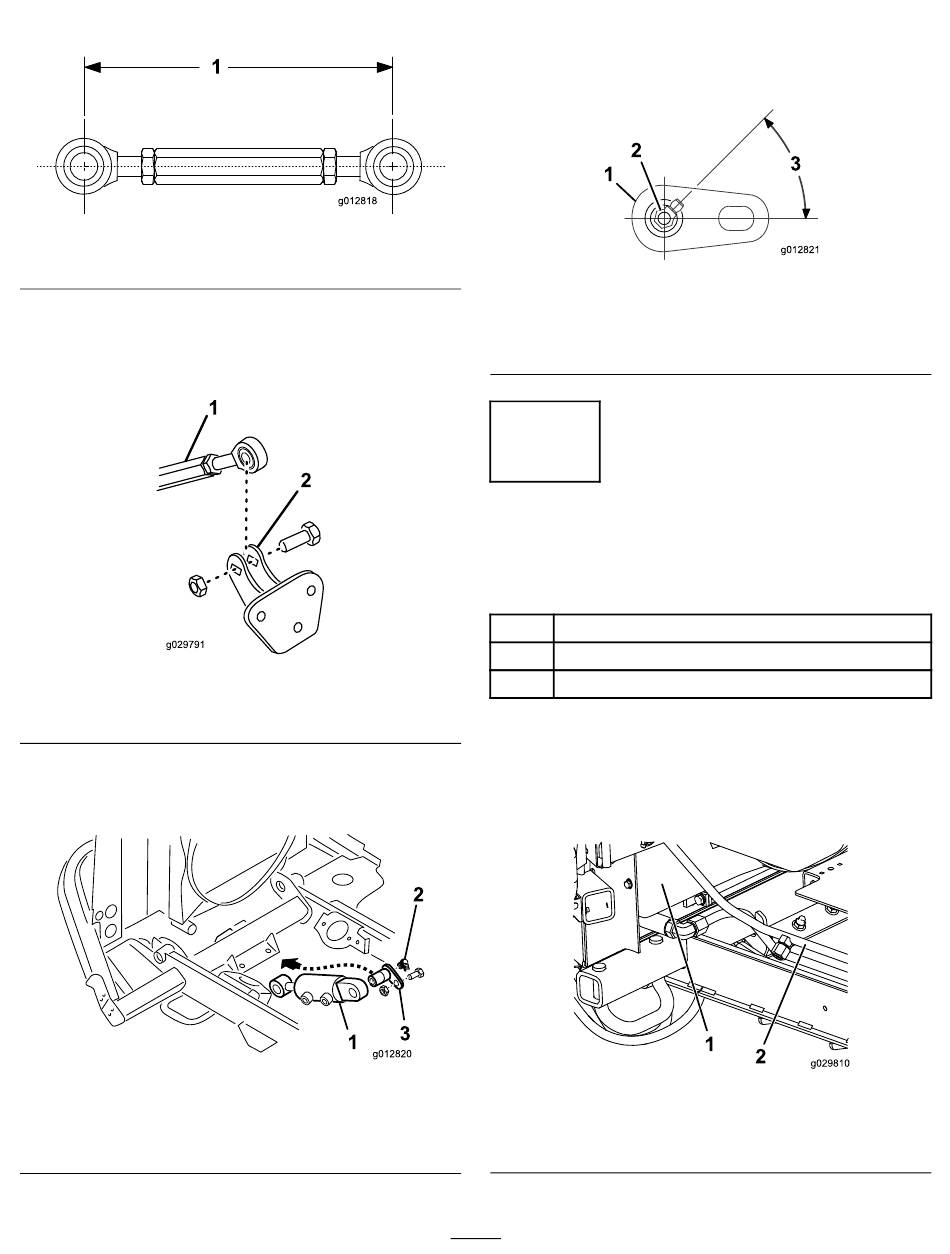

4. Pas de lengte van de koppeling met schroefdraad aan
tot 19 cm en draai de contramoeren vast
Figuur 9
1. Lengte van koppeling met schroefdraad: 19 cm
5. Bevestig het stanguiteinde van de koppeling met
schroefdraad aan de koppelingsteun; gebruik hierbij
een bout (1/2 x 1-1/2 inch) en borgmoer (1/2 inch)
zoals getoond in
Figuur
Figuur 10
1. Koppeling met
schroefdraad
6. Monteer het stationaire uiteinde van de hydraulische
cilinder door middel van een draaipen onderaan de
beugel van de dwarsstang van het frame
Figuur 11
1. Hydraulische cilinder
(stationair uiteinde)
2. Smeernippel
(Figuur
9).
10.
2. Koppelingsteun
(Figuur
11).
3. Draaipen
7. Draai een smeernippel in het uiteinde van de draaipen
(Figuur
11).
Opmerking: Plaats de smeernippel zoals getoond
in
Figuur
12.
1. Draaipen
2. Smeernippel
4
Hydraulische slangen
monteren
Benodigde onderdelen voor deze stap:
1
T-fitting (uitsluitend model 30812)
3
Slangklem (3/8 inch)
4
Kabelklemband
Procedure
1. Plaats een opvangbak onder de retourslang van de
oliekoeler aan de rechterkant van de machine, net voor
het radiateurframe
1. Radiateurframe
6
Figuur 12
3. Hoek van smeernippel:
45 graden
(Figuur 13
of
Figuur
14).
Figuur 13
Model 30810
2. Retourslang oliekoeler
