3
De hefarm monteren
Model 30812
Benodigde onderdelen voor deze stap:
1
Montagekoppeling
3
Bout (3/8 x 1 inch)
3
Moer (3/8 inch)
1
Hefarm
2
Bout (7/8 x 4-1/2 inch)
2
Contramoer (7/8 inch)
8
Asring
1
Bout (1/2 x 1-1/2 inch)
1
Borgmoer (1/2 inch)
1
Draaipen
1
Smeernippel
Procedure
Opmerking: Om er beter bij te kunnen tijdens het monteren
van de set kunt u de achterkant van de tractie-eenheid
omhoog brengen, ondersteunen met kriksteunen en het
rechter achterwiel verwijderen.
1. Bevestig de montagekoppeling aan de beugel van de
achterbumper met 3 bouten (3/8 x 1 inch) en moeren
(3/8 inch).

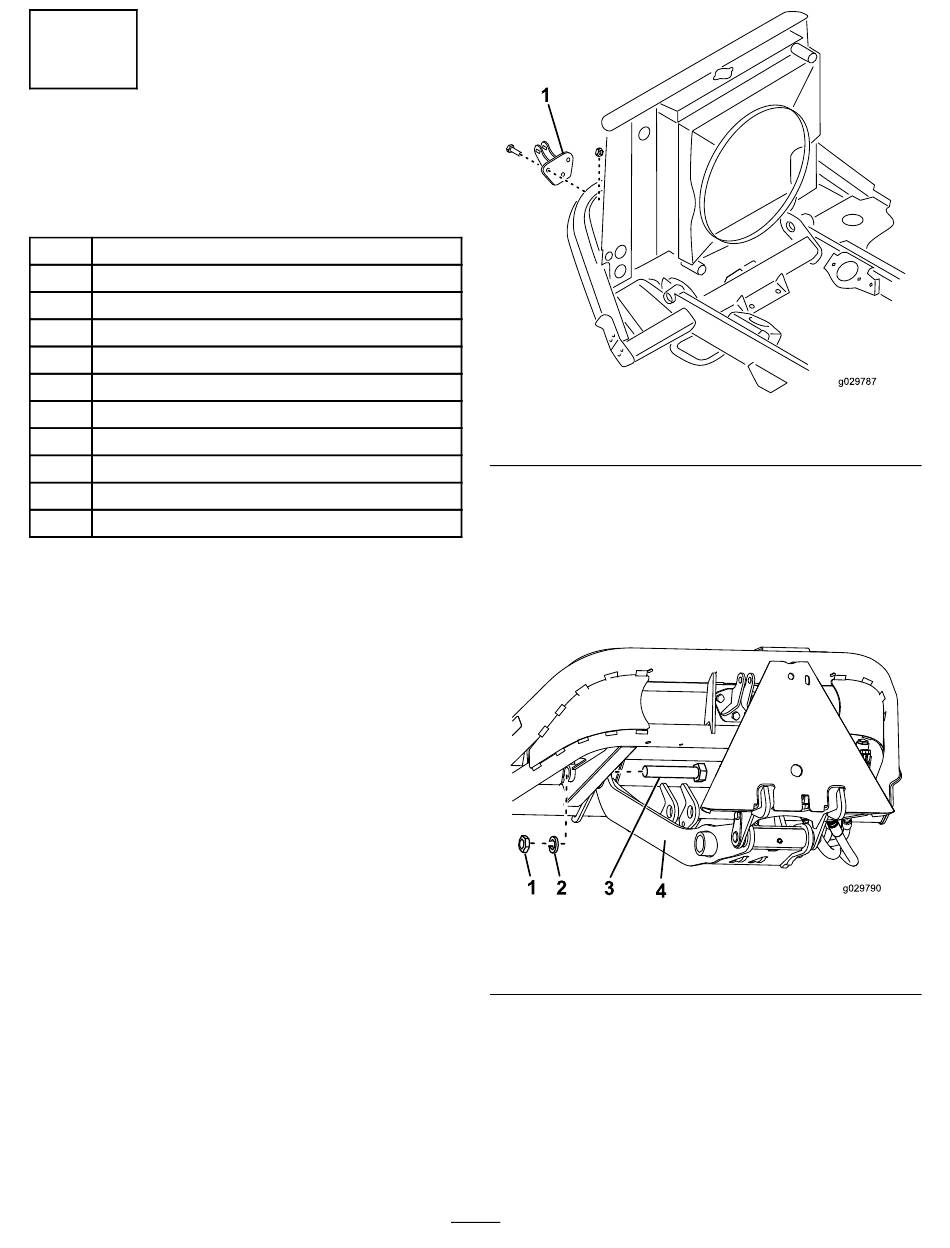

Opmerking: Plaats de montagekoppeling zoals
getoond in
Figuur
7.
1. Montagekoppeling
2. Bevestig de hefarm aan de achterste framegedeelten
met 2 bouten (7/8 x 4-1/2 inch), 2 contramoeren
(7/8 inch) en zo veel asringen als nodig is voor
voldoende afstand tussen de linker- en rechterkant van
de hefarm en de achterste framegedeelten.
Opmerking: Plaats de onderdelen zoals getoond in
Figuur 8
1. Contramoer (7/8 inch)
2. Asring
3. Haal de bouten en borgmoeren aan met 518 tot
648 N·m.
5
Figuur 7
Figuur 8
3. Bout (7/8 x 4-1/2 inch)
4. Hefarm
