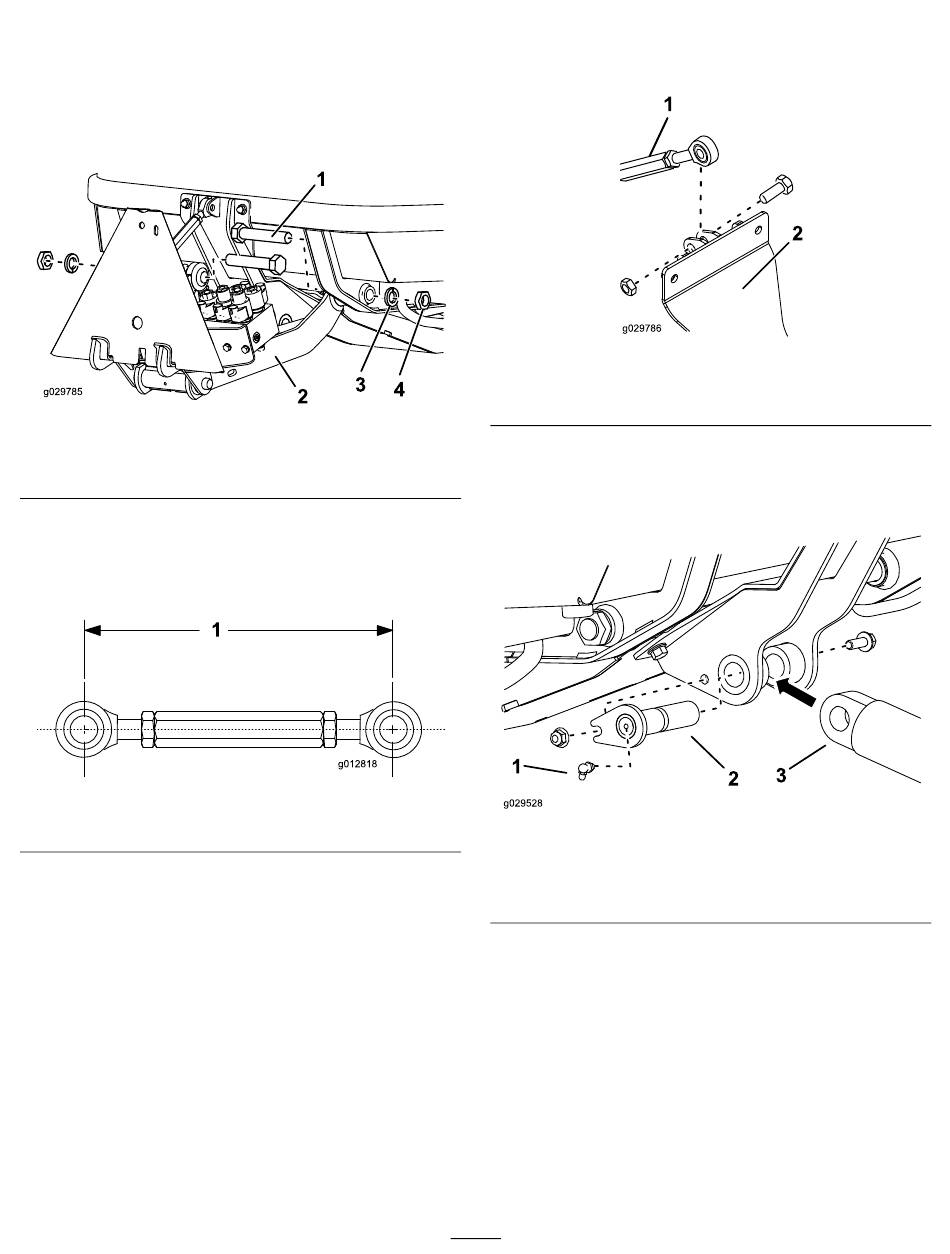

3. Bevestig de hefarm aan de achterste framegedeelten
met 2 bouten (7/8 x 4-1/2 inch), 2 contramoeren
(7/8 inch) en zo veel asringen als nodig is voor
voldoende afstand tussen de linker- en rechterkant van
de hefarm en de achterste framegedeelten.
Opmerking: Plaats de onderdelen zoals getoond in
Figuur
3.
Figuur 3
1. Bout (7/8 x 4-1/2 inch)
2. Hefarm
4. Haal de bouten en borgmoeren aan met 518 tot
648 N·m.
5. Pas de lengte van de koppeling met schroefdraad aan
tot 19 cm en draai de contramoeren vast
Figuur 4
1. Lengte van koppeling met schroefdraad: 19 cm
3. Asring
4. Contramoer
(Figuur
4).
6. Bevestig het uiteinde van de koppeling met
schroefdraad aan de steunconstructie van de cilinder
met een bout (1/2 x 1-1/2 inch) en borgmoer
(1/2 inch) zoals getoond in
1. Hefadapter
7. Monteer het losse uiteinde van de hydraulische cilinder
aan de steunconstructie van de cilinder met de draaipen
van de cilindersteun, bout (3/8 x 1 inch) en moer
(3/8 inch) zoals getoond in
1. Smeernippel
2. Draaipen
8. Draai een smeernippel in het uiteinde van de draaipen
zoals getoond in
4
Figuur
5.
Figuur 5
2. Steunconstructie van
cilinder
Figuur
6.
Figuur 6
3. Hydraulische cilinder
(stationair uiteinde)
Figuur
6.
