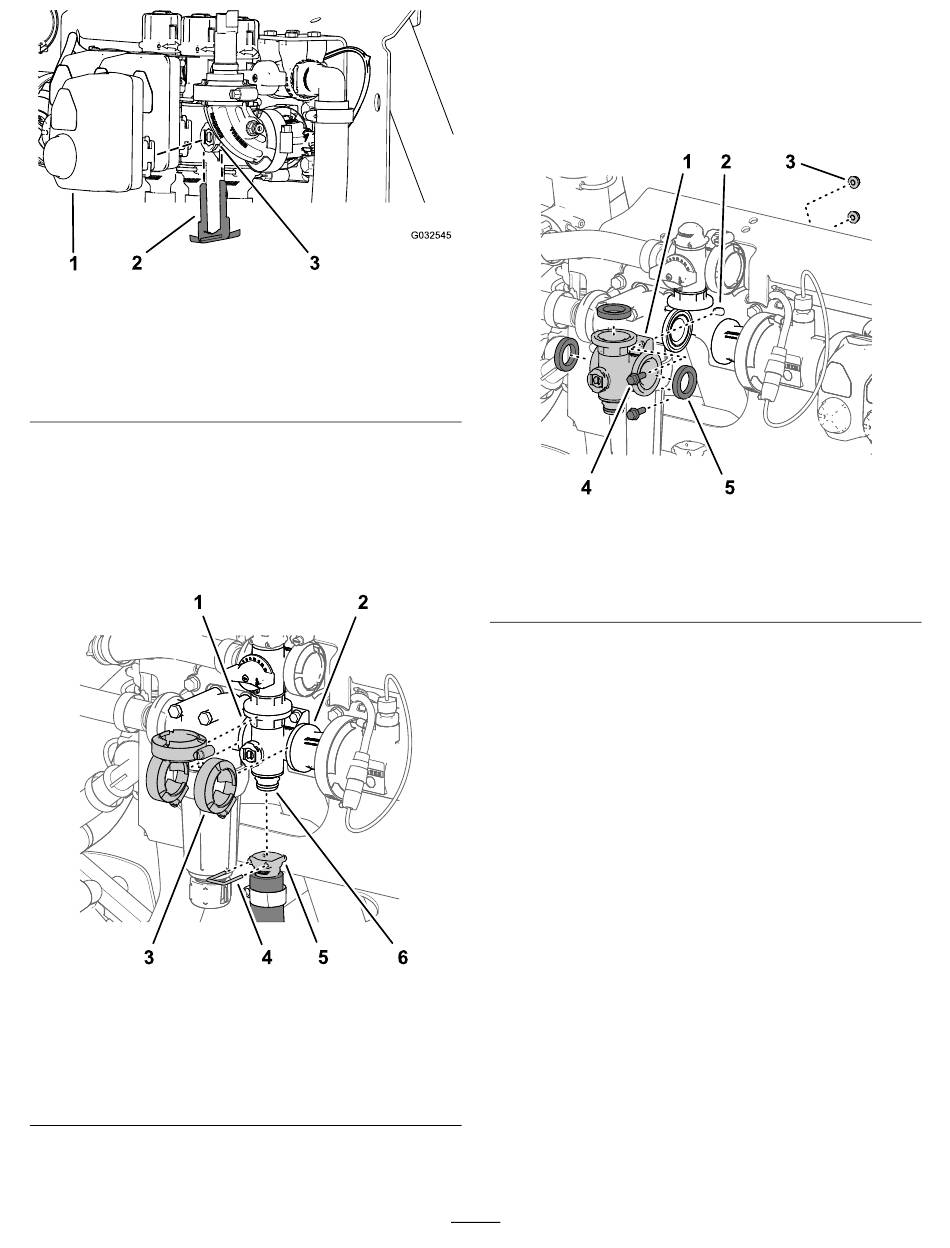

Figuur 117
Actuator van spuitboomklep getoond (de mengklep is
vergelijkbaar)
1. Actuator (spuitboomklep)
2. Borgschroef
3.
Verwijder de actuator uit de verdelerklep.
De mengverdelerklep verwijderen
1.
Verwijder de snelkoppelingspen waarmee de
snelkoppeling voor de mengslang bevestigd is
aan de verdeler voor de mengklep
Figuur 118
1. Flens (drukfilterkop)
2. Flens (koppelingsadapter)
3. Flensklem
2.
Verwijder de 3 flensklemmen waarmee
de mengklepverdeler bevestigd is aan de
g032545
3. Ventielopening
(Figuur
118).
g191301
4. Snelkoppelingspen
5. Snelkoppeling
(mengslang)
6. Snelkoppelfitting (verdeler
voor mengklep)
flenzen van de kop van het drukfilter en de
koppelingsadapter
3.
Verwijder de 2 flensbouten (¼" x ¾")
en 2 flensborgmoeren (¼") waarmee de
mengklepverdeler bevestigd is aan de klepsteun
(Figuur
119).
1. Verdeler (mengklep)
2. Klepsteun
3. Flensborgmoer (¼")
4.
Verwijder de mengklepverdeler en de pakkingen
van de machine
Opmerking:
bevestigingsmateriaal voor de drukfilterkop los
om speling te verkrijgen.
Opmerking:
pakkingen en snelkoppelingspennen voor
montage in
De mengverdelerklep monteren
(bladz.
90).
De spuitboomverdelerklep
verwijderen
1.
Verwijder de snelkoppelingspen waarmee de
snelkoppeling voor de spuitboomomloopklep
bevestigd is aan de spuitboomverdelerklep
(Figuur
120).
86
(Figuur
118).
Figuur 119
4. Flenskopbout (¼" x ¾")
5. Pakking
(Figuur
119).
Zet indien nodig het
Bewaar de flensklemmen,
g191302
