4. Rode kabel (positief).
5. 7 A-zekering.
6. Zwarte kabel (negatief).
7. Video-invoerkabel.
8. NMEA 0183-gegevenskabels.
9. NMEA 0183-scherm (dunne zwarte draden, moet worden
aangesloten op aarde).
Voedingsdistributie
Raymarine adviseert alle voedingsverbindingen aan te leggen via
een distributiepaneel.
• Alle apparatuur moeten worden gevoed via een
stroomonderbreker of schakelaar, met de juiste
stroomkringbeveiliging.
• Alle apparatuur moet zo mogelijk worden voorzien van
afzonderlijke stroomonderbrekers.
Waarschuwing: Productaarding
Voordat u dit product aansluit op de voeding, moet
u zich ervan verzekeren dat het op de juiste manier
is geaard, in overeenstemming met de instructies in
deze handleiding.
36
Aarding
De volgende vereisten zijn van toepassing bij het aarden van
Raymarine-apparatuur die geen speciale aarddraad of afscherming
heeft:
Algemeen aardpunt
De negatieve draad moet worden aangesloten op een gebonden
algemeen aardpunt. Dit is een aardpunt dat is aangesloten op de
minpool van de accu en dat zich zo dicht mogelijk bij deze minpool
bevindt.

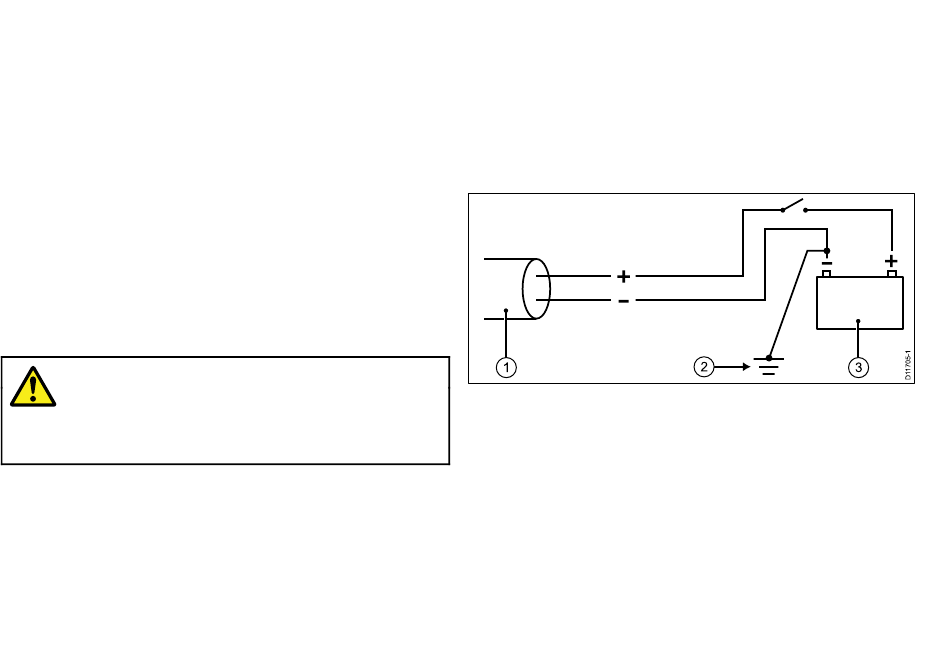

1
1. Voedingskabel naar display
2. Gebonden algemene aardaansluiting
3. Accu
Implementatie
Als er verschillende items zijn die aarding vereisen, kunnen deze
eerst worden aangesloten op een enkel lokaal punt (bijvoorbeeld
binnen een schakelpaneel). Dit punt wordt vervolgens via een
enkele geleider met het juiste nominale vermogen aangesloten op
de algemene aarding van de boot.
2
3
e7 / e7D
