Sonar DSM-verbinding
4
SeaT alk

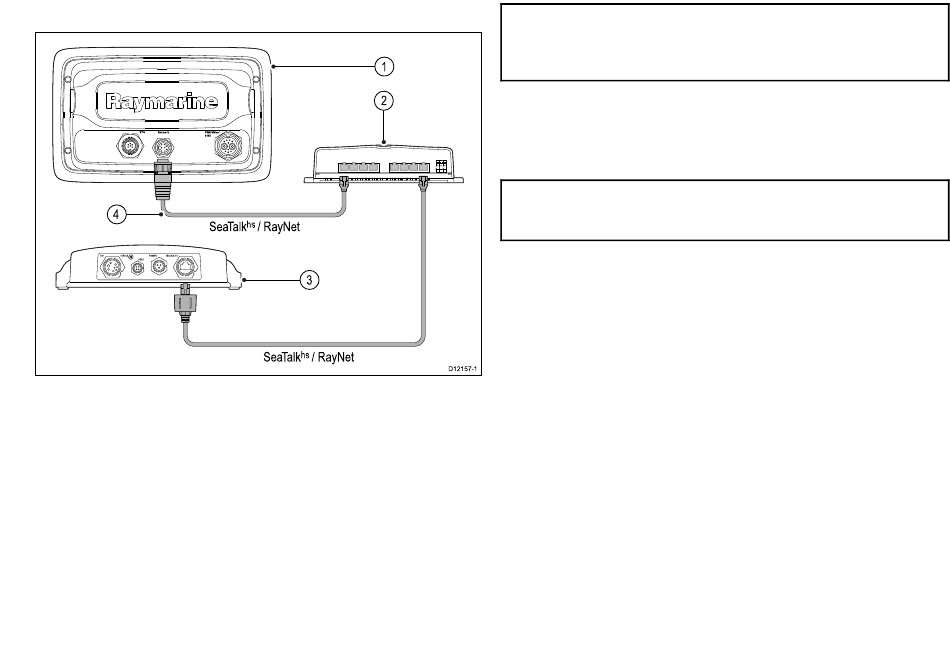

1. Multifunctioneel display (niet van type "D").
2. Raymarine-netwerkschakelaar.
3. DSM-unit (bijvoorbeeld DSM300).
4. RayNet-kabel.
Het multifunctionele display kan worden gebruikt in combinatie met
de volgende DSM -units:
• DSM300
• DSM30
Kabels en aansluitingen
1
2
hs
/ RayNet
3
hs
SeaT alk
/ RayNet
Opmerking: U kunt de displays van het type "D" ook aansluiten
op een externe DSM. Dit is handig in situaties waarvoor u
bijvoorbeeld een DSM met meer vermogen nodig hebt. U kunt
slechts één sonartransducer tegelijk gebruiken.
Sonar direct aangesloten op het display
Op kleinere systemen (met slechts één display en geen andere
SeaTalk
hs
-apparaten) kan de DSM direct worden aangesloten via
een Raymarine-netwerkschakelaar.
Opmerking: U dient ervoor te zorgen dat de kabeleinden die
zijn verbonden met het display en de DSM een vergrendeling /
waterdicht mechanisme hebben.
Compatibele sonartransducers
Het multifunctionele display is compatibel met de volgende
sonartransducers:
• Raymarine P48.
• Raymarine P58.
D12157-1
• Minn Kota-transducers (alleen type "D" Raymarine-displays), via
optionele A62363-adapterkabel.
• Een 600 watt DSM-compatibele transducer, via optionele
E66066-adapterkabel.
