Digitale radarverlengkabel

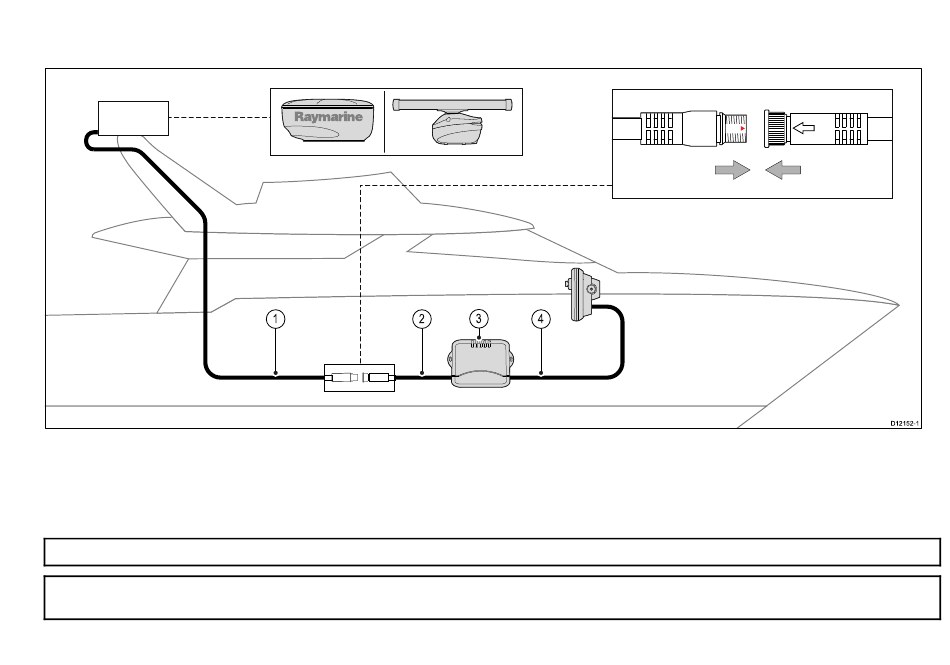

Voor langere kabelafstanden is een verlengkabel nodig voor de voeding en digitale gegevens.
1. Radarverlengkabel.
2. Digitale radarkabel voor voeding en gegevens.
3. Raymarine-netwerkschakelaar (of crossoverkoppeling wanneer de radar direct op het display wordt aangesloten).
4. RayNet-kabel.
Opmerking: De verlengkabel wordt aangesloten op de radarscanner.
Opmerking: De voedingsaansluiting wordt NIET getoond in het schema. Wanneer u een Open Array-scanner gebruikt moet een VCM
(Voltage Converter Module) worden aangesloten tussen de scanner en de voeding.
Kabels en aansluitingen
1
2
3
4
D12152-1
