Aansluiting thermische camera
U kunt een thermische camera aansluiten op uw multifunctionele
display.
De camera wordt aangesloten via een Raymarine-
netwerkschakelaar. Als u de optionele joystick (JCU) wilt gebruiken
met de camera, dan moet deze ook zijn aangesloten op de
netwerkschakelaar. Er is een composiet videoverbinding vereist
tussen de camera en het multifunctionele display.
7
6

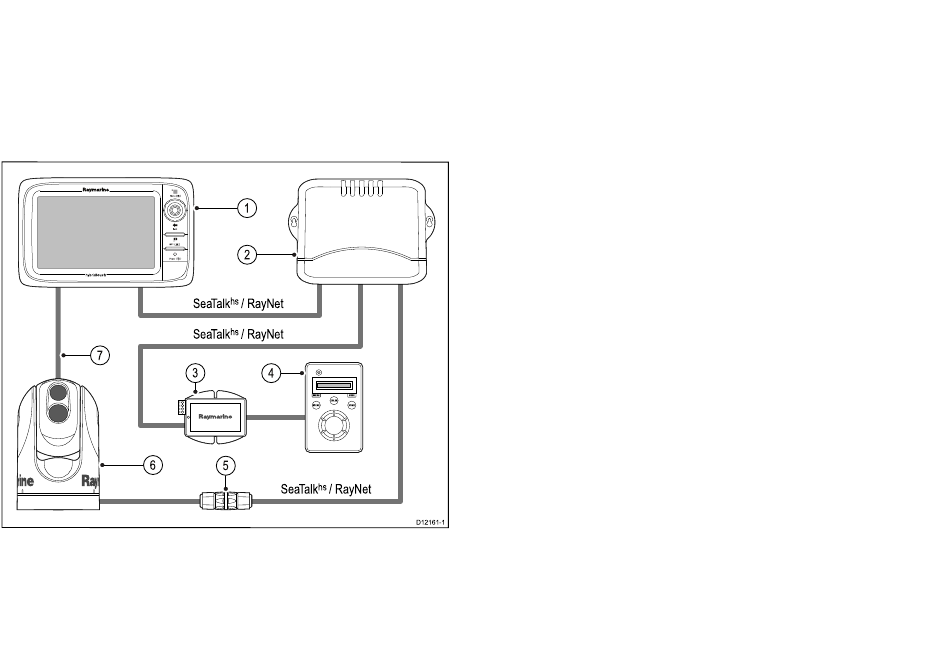

1. Multifunctioneel display.
2. Raymarine-netwerkschakelaar.
3. PoE-injector (Power over Ethernet) (alleen nodig wanneer u de
optionele JCU gebruikt).
48
1
hs
SeaT alk
/ RayNet
hs
SeaT alk
/ RayNet
hs
SeaT alk
/ RayNet
4. Joystick (JCU), optioneel.
5. Kabelkoppeling.
6. Thermische camera.
7. Videoverbinding.
Belangrijke opmerkingen
• U kunt de thermische camera besturen met uw multifunctionele
display. De joystick (JCU) is optioneel, en kan worden gebruikt
in combinatie met het multifunctionele display voor het bedienen
van de thermische camera wanneer nodig.
• Thermische camera's met "Dual payload" beschikken over 2
onafhankelijke lenzen: 1 voor thermisch (infrarood) en zichtbaar
licht, 1 voor alleen thermisch (infrarood). Als u slechts 1 display
hebt dient u alleen de videokabel met het etiket "VIS / IR"
(zichtbaar licht / infrarood) op het display aan te sluiten. Als u 2 of
meer displays hebt dient u op iedere display 1 kabel aan te sluiten.
• U kunt het beeld van de thermische camera alleen weergeven
op het multifunctionele display waarmee de camera fysiek is
verbonden. Als u het beeld van de thermische camera op
meer dan 1 display wilt weergeven, dan dient u een geschikte
videodistributie-unit van een andere fabrikant aan te schaffen.
• Voor meer informatie over de installatie van de camera
(waaronder de aansluitingen en de montage) raadpleegt u de
installatie-instructies bij de camera.
Kabels thermische camera
Vereisten voor de kabels van thermische camera's.
D12161-1
Camera naar netwerkschakelaar
Er is een netwerk-patchkabel nodig om de camera aan te sluiten op
de netwerkschakelaar. De aansluiting tussen het kabeleinde van de
camera en de netwerkschakelaar wordt gemaakt met behulp van
een koppeling (meegeleverd met de camera). Netwerk-patchkabels
zijn verkrijgbaar in verschillende lengten.
