Nulwaardemeting
Voor de nulpuntcontrole wordt de zenddiode uitgeschakeld, zodat geen signaal wordt
ontvangen. Eventuele driften of nulpuntafwijkingen in het gehele systeem (bijvoorbeeld ver-
oorzaakt door een elektronisch defect) worden zo betrouwbaar herkend. Als de "nulwaarde"
buiten het gespecificeerde bereik ligt, wordt er een foutsignaal gegenereerd.
Meting van de controlewaarde (referentietest)
Tijdens het bepalen van de controlewaarde verandert de intensiteit van het uitgezonden
licht tussen 70 en 100%. De ontvangen lichtintensiteit wordt met de standaardwaarde
(70%) vergeleken. Bij afwijkingen van meer dan ±2% genereert het meetsysteem een
foutsignaal. De foutmelding verdwijnt weer als de volgende functiecontrole succesvol
verloopt. Door de vele intensiteitsveranderingen, die statistisch geëvalueerd worden, wordt
de controlewaarde zeer nauwkeurig bepaald.
Vervuilingsmeting (niet bij DUSTHUNTER T50)
Om de vervuiling van de optische oppervlakken te bepalen, worden de glasplaatjes die zich
bij de normale meting in de uitgezonden lichtbundel bevinden weggedraaid. De daarbij vast-
gestelde meetwaarde wordt verrekend met de bij de normalisatie vastgestelde waarde
"Meetsysteem voor transmissiemeting normaliseren", pagina
Opgetreden verontreinigingen worden op deze manier volledig gecompenseerd.
Bij de DUSTHUNTER T100 wordt de vervuiling aan één kant (draaiplaat alleen op de zend-
ontvangsteenheid), bij de DUSTHUNTER T200 aan beide kanten (draaiplaat ook aan de
reflector) bepaald.

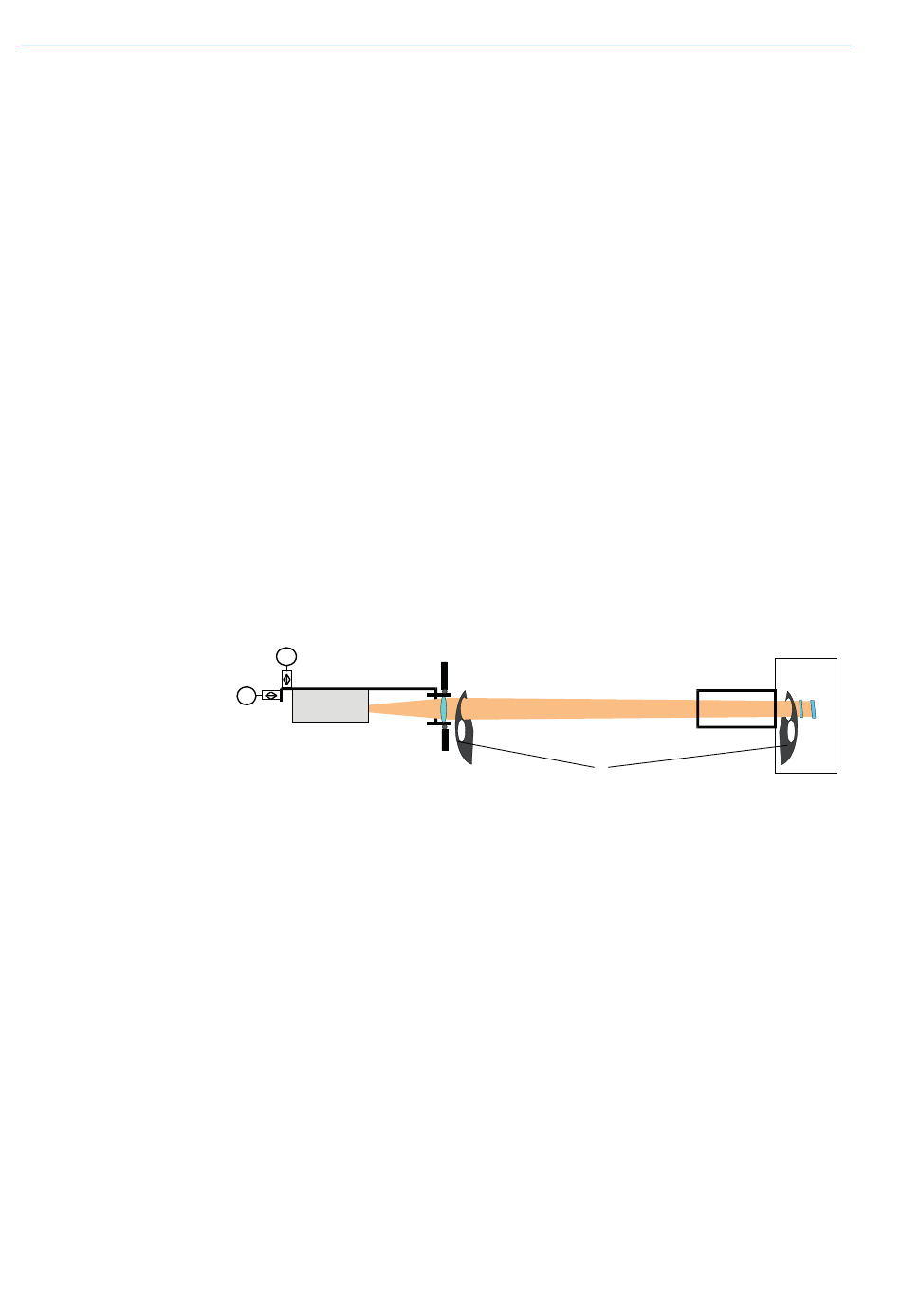

Afb. 4: Principe vervuilingsmeting (aan beide kanten)
Zend-ontvangsteenheid
Reflector
Draaiplaat
Bij vervuilingswaarden < 30% (DUSTHUNTER T100) resp. 40% (DUSTHUNTER T200) wordt
bij de analoge uitgang een aan de vervuiling evenredige waarde tussen live zero en 20 mA
uitgegeven; als deze waarde wordt overschreden, wordt de status "Malfunction" uitgegeven
(bij de analoge uitgang de hiervoor ingestelde lekstroom;
pagina
74,
zie "Analoge uitgangen parametreren", pagina
67) tot een correctiefactor.
zie "Fabrieksinstellingen",
76).
