3
MONTAGE EN INSTALLATIE
3.2.4
Montagewerkzaamheden
Flens met buis
Vrije ruimte voor vervangen filter-
element
Alternatief: bevestigingsbeugel
Stalen buis 50 x 5 DIN 2391
Kanaal
42
GEBRUIKSAANWIJZING | DUSTHUNTER T
▸
Bereid de houder voor
tingen in mm)", pagina
▸
Bevestig de spoelluchteenheid met vier M8-bouten.
▸
Controleer of het filterelement zich in het filterhuis bevindt; breng indien nodig, het fil-
terelement aan.

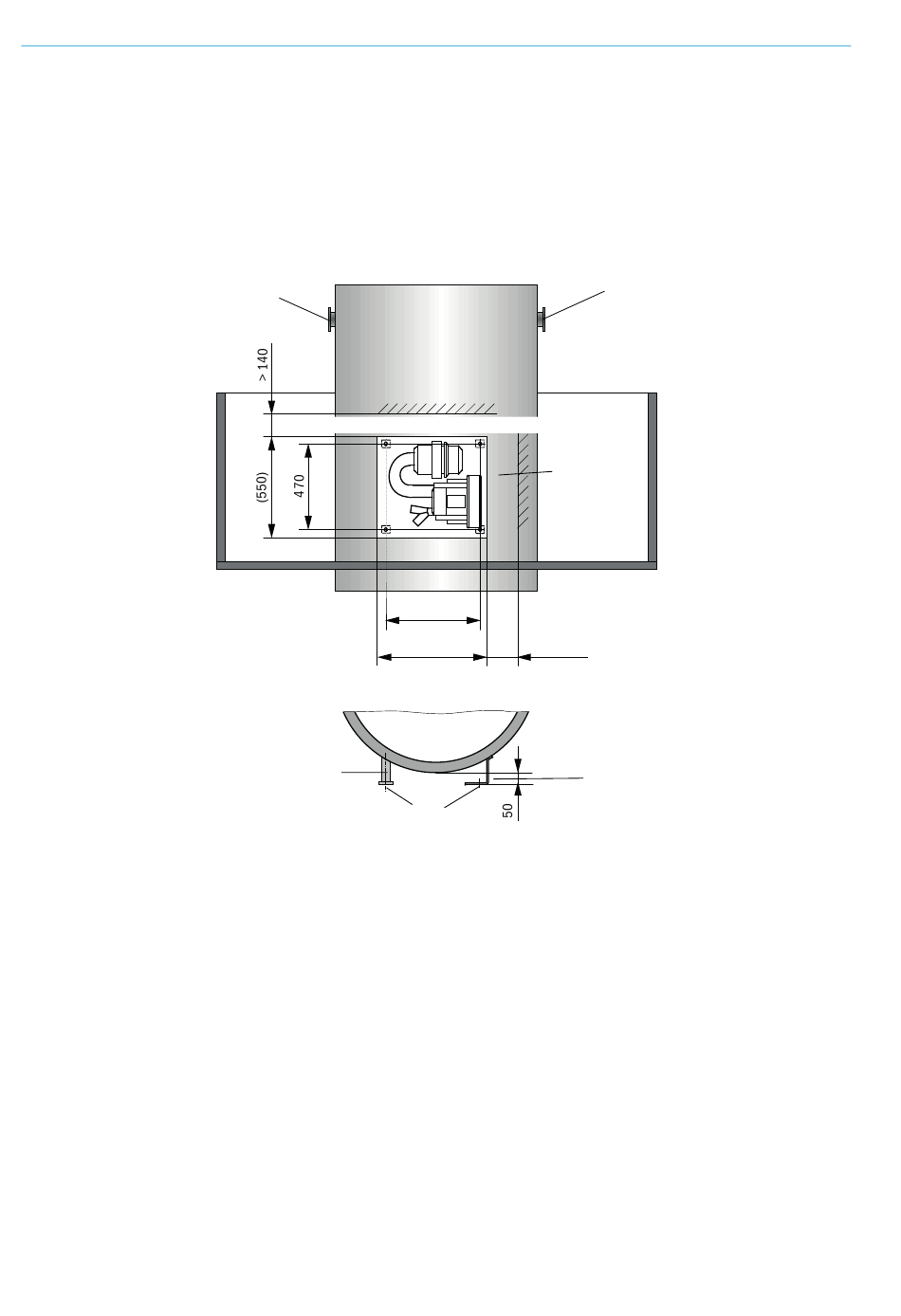

Afb. 21: Indeling en montageafmetingen spoelluchteenheid (afmetingen in mm)
Vrije ruimte voor weerkap
(zie "Indeling en montageafmetingen spoelluchteenheid (afme-
42).
470
(550)
> 160
M 8
8013711/YWL2/V3-0/2016-08| SICK
Wijzigingen en correcties voorbehouden
