PRODUCTBESCHRIJVING
2.2.4.4
Opties
26
GEBRUIKSAANWIJZING | DUSTHUNTER T
De functionaliteit van de MCU kan aanzienlijk worden uitgebreid met de hieronder
beschreven opties:
1 Display-module
Module voor de weergave van meetwaarden en statusinformatie en voor parametrering
bij de inbedrijfstelling, selecteren met bedieningstoetsen.
De inbouw van deze module in reeds geleverde besturingseenheden MCU is
●
alleen af fabriek mogelijk.
Bij DUSTHUNTER T100 en T200 is deze module bij de standaardomvang
●
inbegrepen.
a) Weergaven
Soort
Power (groen)
Failure (rood)
Led
Maintenance
request (geel)
Grafische weergave
LC-Display
(hoofdscherm)
Tekstweergave
In de grafische weergave worden twee af fabriek vooraf geselecteerde hoofdmeetwaarden
van een aangesloten zend-ontvangsteenheid of berekende waarden uit de MCU (bijv. genor-
maliseerde stofconcentratie) door middel van een staafdiagram weergegeven. Als alter-
natief kunnen maximaal 8 afzonderlijke meetwaarden van een zend-ontvangst-eenheid
worden weergegeven (omschakelen met de toets "Meas").

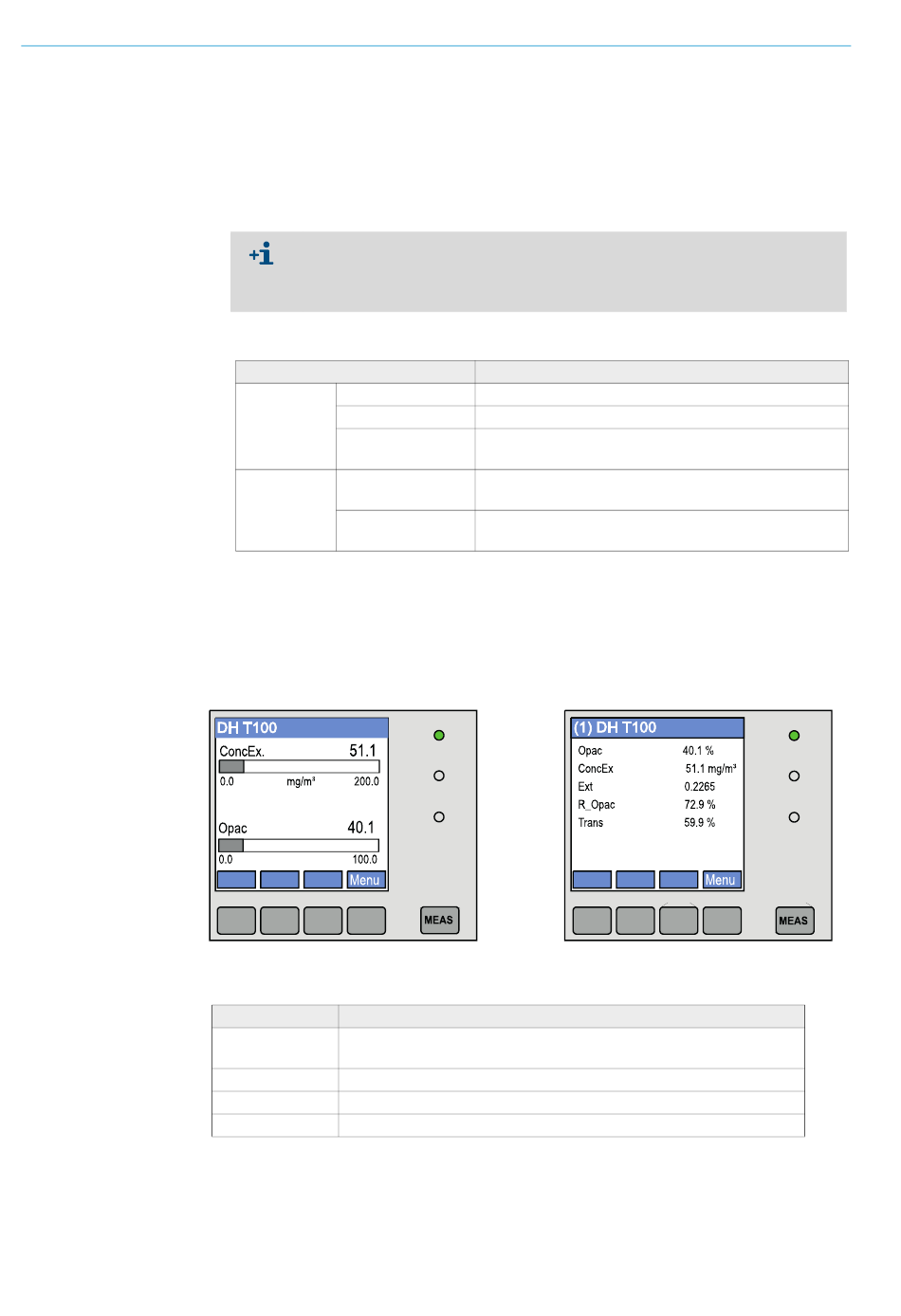

Afb. 13: LC-Display met grafische weergave (links) en tekstweergave (rechts)
b) Bedieningstoetsen
Toets
Functie
Wissel tussen tekstweergave en grafische weergave
●
Meas
Weergave van het ingestelde contrast (na 2,5 sec.)
●
Pijltjes
Selectie van de volgende/vorige meetwaardepagina
Diag
Weergave van alarm- of foutmelding
Menu
Weergave van het hoofdmenu en overschakelen naar submenu's
Weergave van
Spanningsvoorziening in orde
Functiestoring
Onderhoud vereist
Stofconcentratie
Opaciteit
5 meetwaarden (zie grafische weergave) en 7 diagnose-
waarden
(zie "Menustructuur LC-Display", pagina
87)
