PRODUCTBESCHRIJVING
2.2
Apparaatcomponenten
USB 1.1
(RS 232)
Kanaal
MCU-N zonder spoelluchttoevoer (optie)
Externe spoelluchteenheid (optie)
Flens met buis
Verbindingskabel
Spoelluchtslang DN25
16
GEBRUIKSAANWIJZING | DUSTHUNTER T
Het meetsysteem DUSTHUNTER T bestaat uit de volgende componenten:
zend-ontvangsteenheid DHT-T
●
aansluitleiding voor aansluiting van de zend-ontvangsteenheid op de besturingseenheid
●
MCU (lengtes 5 m, 10 m)
reflector DHT-R
●
aansluitleiding voor aansluiting van de reflector op de zend-ontvangsteenheid (alleen
●
voor DUSTHUNTER T200, lengtes 5 m, 10 m, 20 m, 50 m)
flens met buis
●
besturingseenheid MCU
●
voor de besturing, analyse en output van de gegevens van de via RS485-interface
aangesloten zend-ontvangsteenheid
– met geïntegreerde spoelluchttoevoer, voor inwendige kanaaldruk -50 ... +2 hPa
– zonder spoelluchttoevoer, hiervoor is tevens het volgende nodig:
optie externe spoelluchteenheid, voor inwendige kanaaldruk -50 ... +30 hPa
●
spoelluchtslang bij voeding door besturingseenheid MCU-P
●

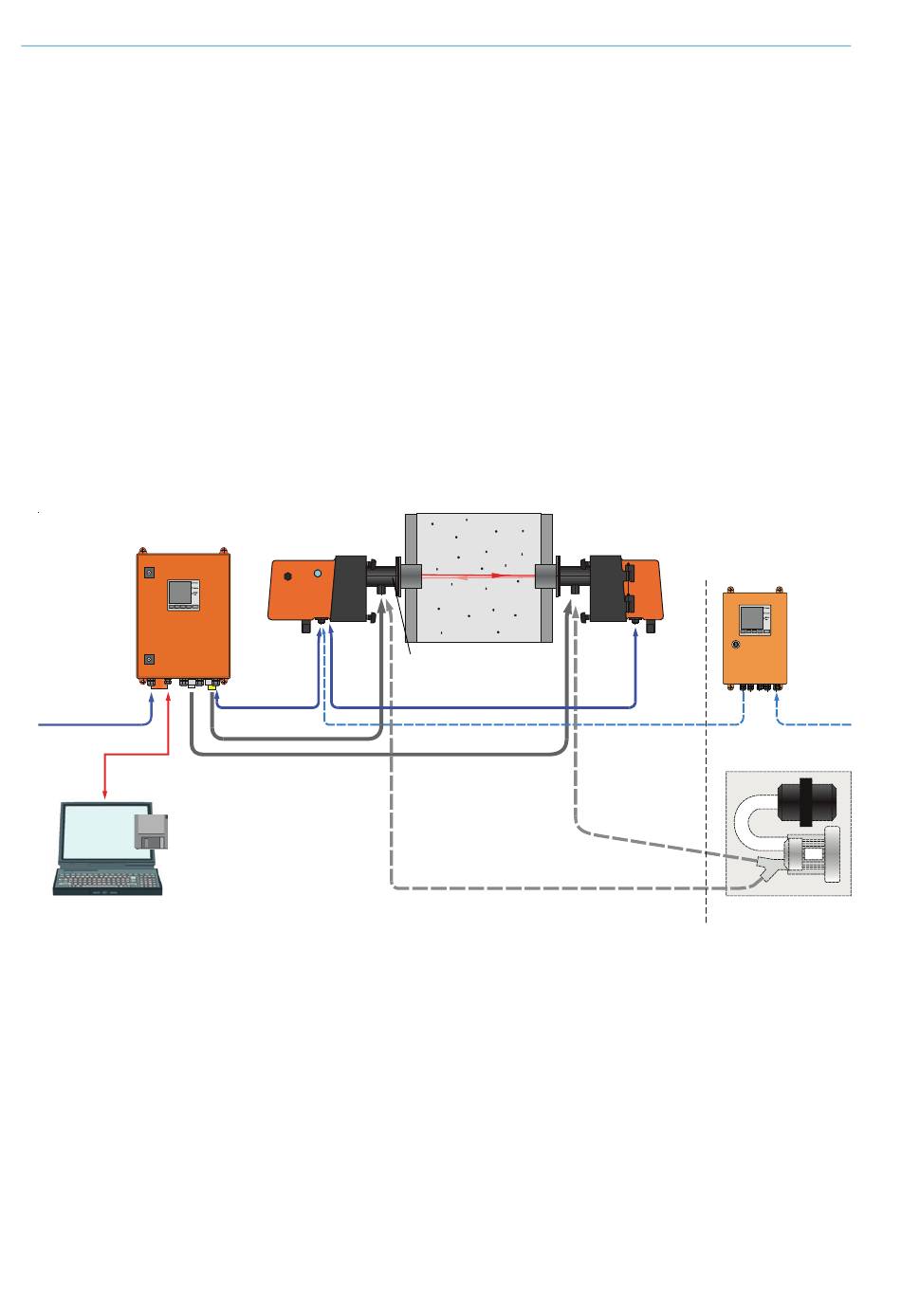

Afb. 6: Onderdelen DUSTHUNTER T
Communicatie tussen zend-ontvangsteenheid en besturingseenheid MCU
Standaard is steeds één zend-ontvangsteenheid via de aansluitleiding met een bestu-
ringseenheid MCU verbonden.
Bedienings- en parametreerprogramma SOPAS ET
Voeding
MCU-P met spoelluchttoevoer
Zend-ontvangsteenheid
à
Reflector
à
