INBEDRIJFSTELLING EN PARAMETRERING
72
GEBRUIKSAANWIJZING | DUSTHUNTER T
▸
Sluit de aansluitleiding MCU - zend-ontvangsteenheid aan en schroef goed vast; bij
DUSTHUNTER T200 tevens de leiding voor de verbinding van zend-ontvangsteenheid en
reflector
(zie "Zend-ontvangsteenheid DHT-Txx", pagina
▸
Breng de optische as van de zend-ontvangsteenheid door geleidelijk losmaken van de
zelfborgende moeren voor uitlijning horizontaal en verticaal in de juiste stand ten
opzichte van de reflector.
De uitlijning is correct als de uitgezonden lichtvlek (1):
– bij de DUSTHUNTER T50 zich op een semi-transparante folie (2) (evt. ook een wit vel
papier) centrisch in de flensbuis van de reflectorflens (3);

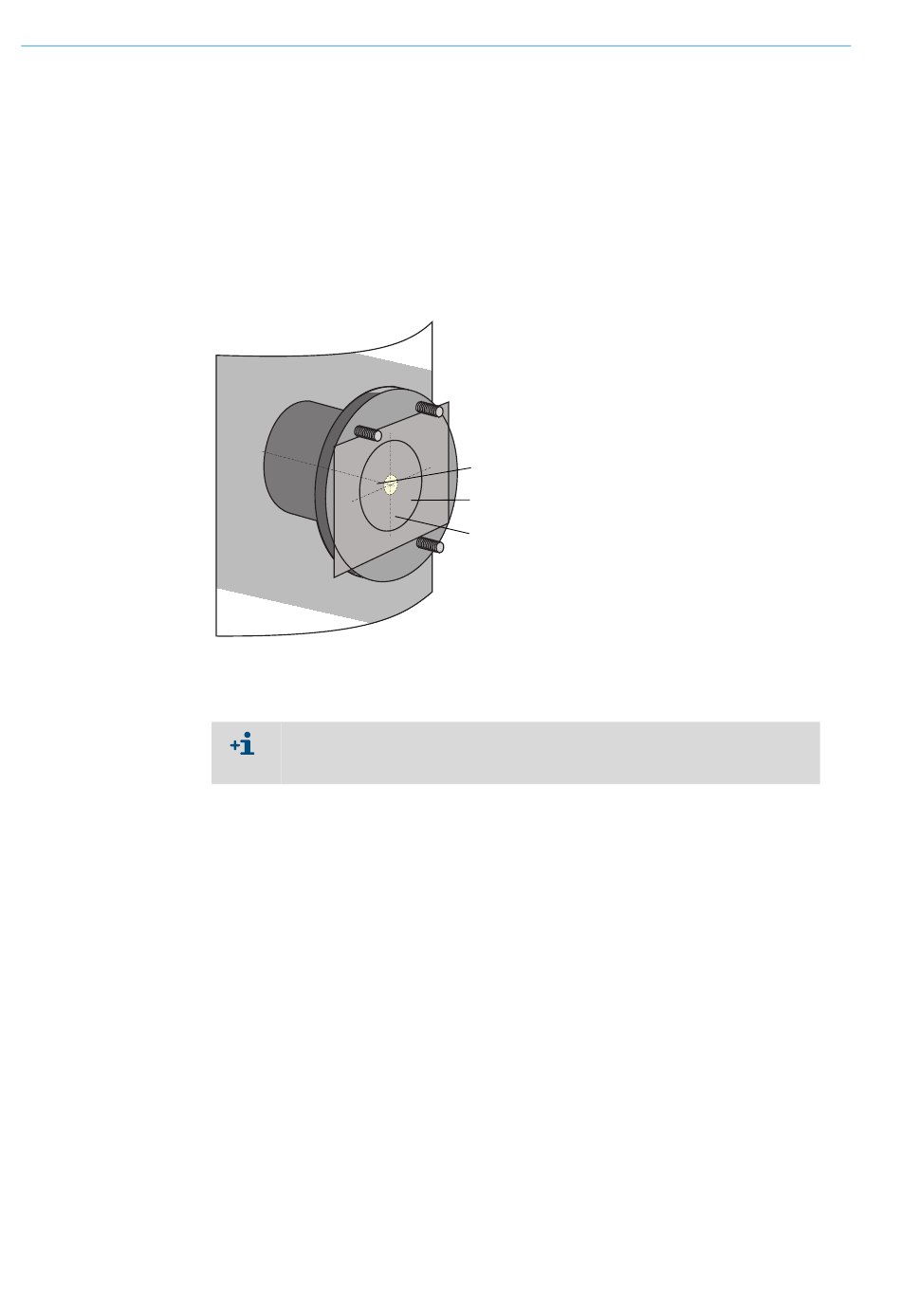

Afb. 47: Uitgezonden lichtvlek op reflectorzijde (DUSTHUNTER T50)
– bij de DUSTHUNTER T100/T200 zich in het midden van het controlevenster aan de
achterkant van de behuizing van de reflector bevindt
achterkant van de behuizing van de reflector", pagina
Bij de DUSTHUNTER T200 wordt in de toestand "Maintenance" het controlevenster
aan de achterkant van de reflector voor een betere controle van de optische
uitlijning verlicht.
17,
Uitgezonden lichtvlek
Semi-transparante folie
Flensbuis
(zie "Uitgezonden lichtvlek op de
66).
zie "Reflector", pagina
20).
