Spoelluchttoevoer installeren
3.3.3.1
Besturingseenheid met geïntegreerde spoelluchttoevoer (MCU-P)
8013711/YWL2/V3-0/2016-08| SICK
Wijzigingen en correcties voorbehouden
Vóór aanvang van de installatiewerkzaamheden moeten alle eerder beschreven
montagewerkzaamheden uitgevoerd zijn (indien van toepassing).
Alle installatiewerkzaamheden moeten door de klant worden uitgevoerd, tenzij uitdrukkelijk
anders is overeengekomen met SICK of geautoriseerde vertegenwoordigingen. Hiertoe
behoren het plaatsen en aansluiten van stroomvoorzienings- en signaalleidingen, het
installeren van schakelaars en netzekeringen en het aansluiten van de spoelluchttoevoer.
Zorg voor toereikende kabeldoorsneden
●
De uiteinden van de leidingen met stekker ter aansluiting van de zend-
●
ontvangsteenheid moeten voldoende vrije lengte hebben.
▸
De spoelluchtslangen moeten over een korte afstand en knikvrij worden geplaatste en
evt. worden ingekort.
▸
Houd voldoende afstand tot hete kanaalwanden aan.
Sluit de spoelluchtslang DN40 aan op de spoelluchtuitgangen aan de onderkant van de
MCU-P en zet vast met klemband. De spoelluchtuitgangen moeten op de afgebeelde wijze
ingesteld zijn (indien nodig corrigeren).

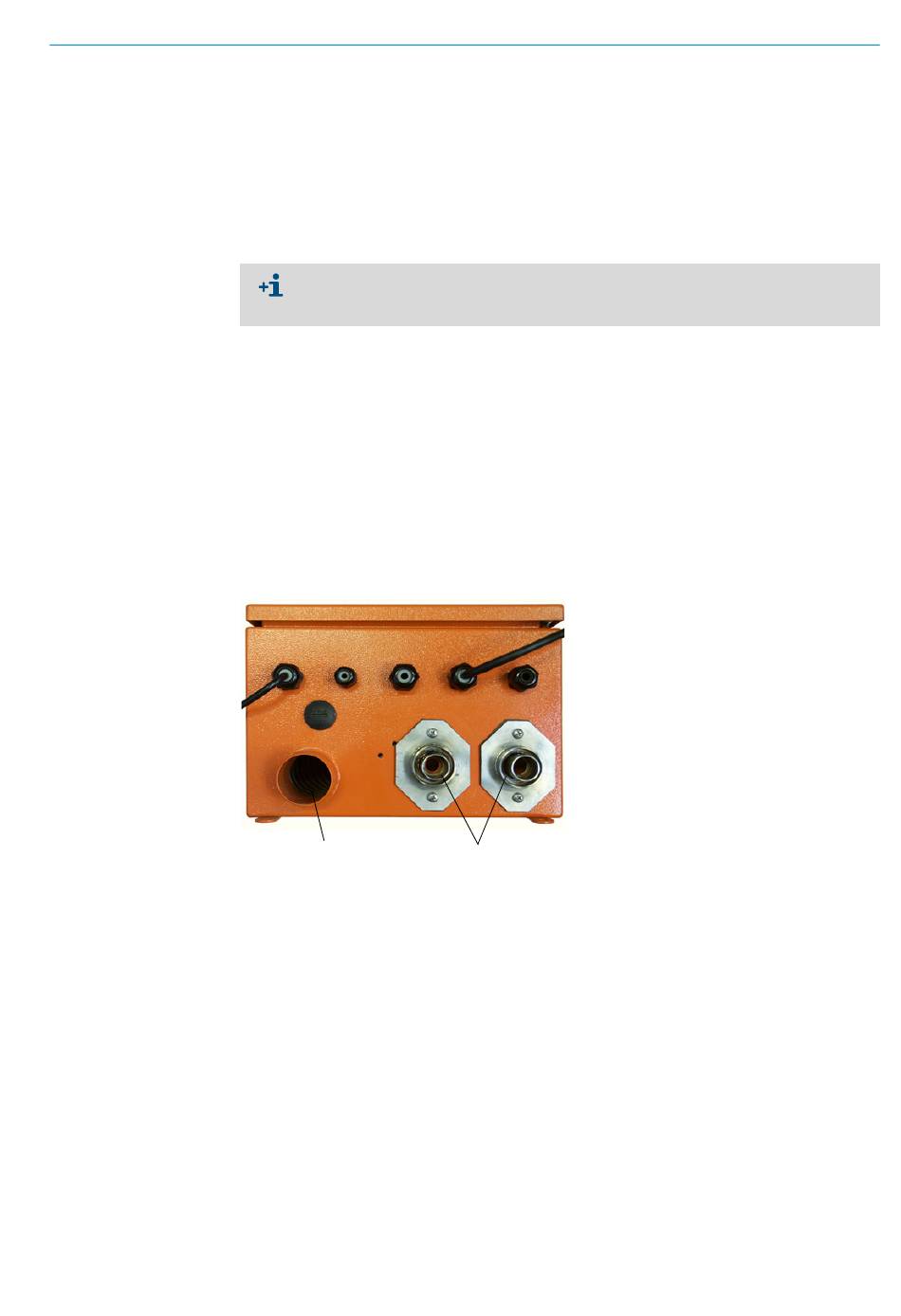

Afb. 25: Onderkant MCU-P
MONTAGE EN INSTALLATIE
(zie "Technische gegevens", pagina
GEBRUIKSAANWIJZING | DUSTHUNTER T
Spoelluchtingang
Spoelluchtuitgang DN 40
