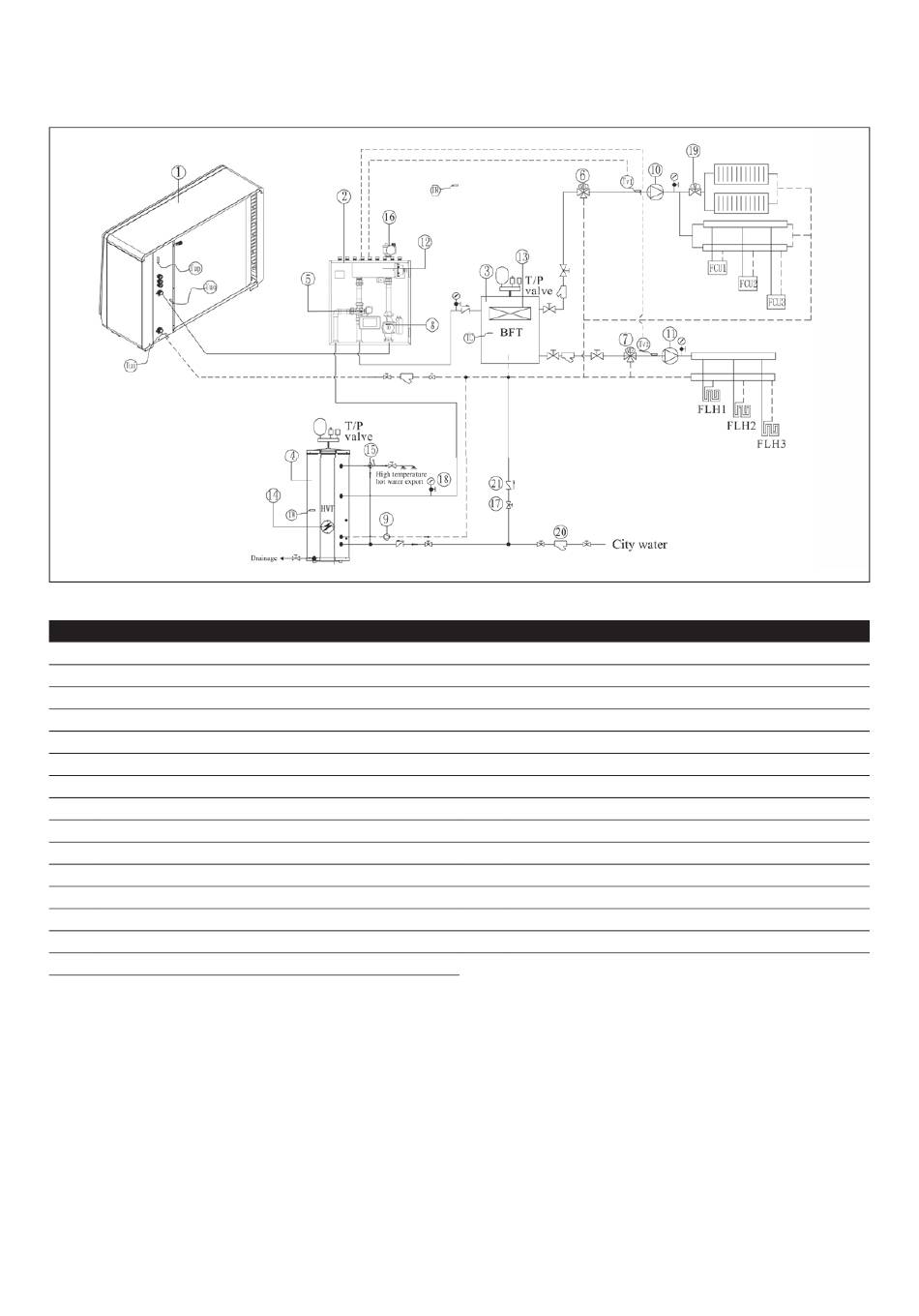

2.1.2. Distributiesysteem verwarming/koeling
Legende
1
Buitenunit
2
Binnenbesturingseenheid
3
Buff ertank
4
Opslagtank sanitair warm water
5
Gemotoriseerde 3-weg klep
6
Mengklep 1 (0~10 V)
7
Mengklep 2 (0~10 V)
8
Circulatiepomp
9
Circulatiepomp sanitair warm water (indien nodig)
10
Circulatiepomp voor distributiesysteem 1
11
Circulatiepomp voor distributiesysteem 2
12
AH-hulpverwarming binnenunit
13
HBH-Reserveverwarming
14
HWTBH-reserveverwarming warmwatertank
15
Mengventiel sanitair warm water
16
Veiligheidsklepkit
17
Kogelkraan
18
Drukmeter
19
Gemotoriseerde 2-wegklep
20
Filter
21
Eenrichtingsventiel
TW
Warmwatertemperatuur
TC
Temperatuur van het koel- of verwarmingswater
TR
Kamertemperatuur
Tuo
Uitlaatwatertemperatuur monoblock
Tui
Retourwatertemperatuur monoblock
Tup
Spoeltemperatuur buitenunit
Tv1
Temperatuur van het water na mengklep 1
Tv2
Temperatuur van het water na mengklep 2
|
