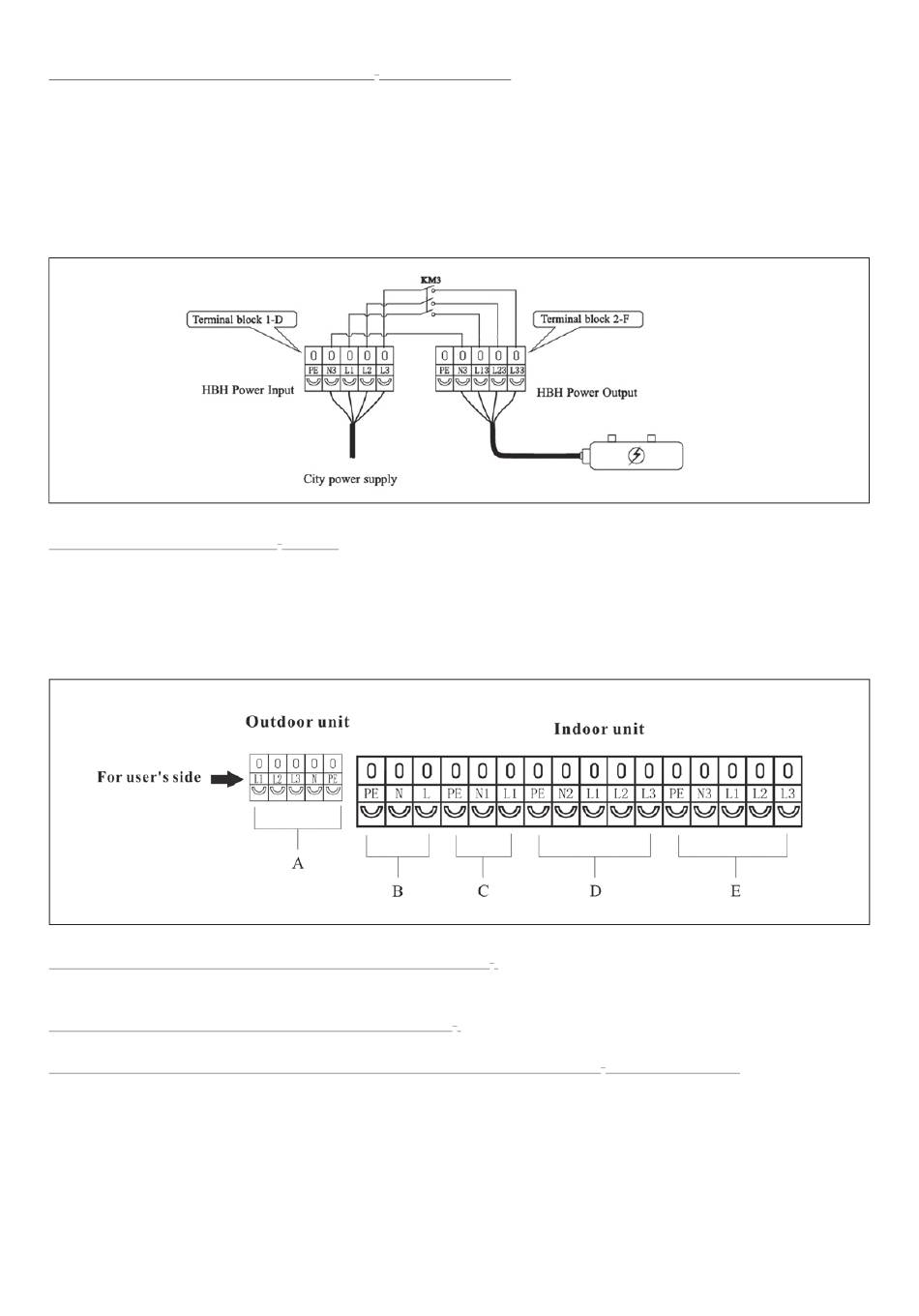

D. Voeding voor HBH-Reserveverwarming (5x2,5 mm
, stadsstroomingang)
2
Wanneer het huisverwarmingssysteem ook een elektrische verwarming als back-up heeft, dan kan deze verwarming ook op de
warmtepompunit worden aangesloten en onder controle van de warmtepomp staan.
Op die manier moet de stadsvoeding (1 fase of 3 fasen) worden aangesloten op de poort 'Gereserveerde voeding elektrische
verwarming 5x2,5 mm2', en vervolgens moet het verwarmingselement worden aangesloten op poort E van klemmenblok 2.
PS: Indien de externe verwarmingsbron (op het huisverwarmingscircuit of het warmwatercircuit) geen elektrische verwarming is, maar
andere verwarmingsbronnen, kunnen wij deze ook op de warmtepomp aansluiten, indien zij door een elektrisch signaal kunnen worden
geregeld, om ze onder controle van de warmtepomp te brengen.
E. Voeding voor buitenunit (3x2,5 mm
, uitgang)
2
De voedingskabel van de monoblockunit moet worden aangesloten op deze klemmen om stroom te krijgen van de
binnenbesturingseenheid.
Klemmenblok 1 - Cube HP Solo M 15
A. Stroomvoorziening van het apparaat (Netsnoer: H05VV-F 5x2,5 mm
)
2
Stroomvoorziening van de unit. Moet worden aangesloten op de stadsstroomvoorziening.
B. Stroomvoorziening binnenunit (Netsnoer: H05VV-F 3x2,5 mm
)
2
C. Stroomvoorziening voor AH-hulpverwarming in de unit (Netsnoer: H05VV-F 3x2,5 mm
, stadsstroomingang)
2
Deze moet worden aangesloten op het stadsnet, 1 fase. Hij dient om de hulpverwarming in de binnenunit van stroom te voorzien.
|
CUBE HP SOLO M
29
