A. Steek een uiteinde van deze kabel door de kabelwartel aan
de onderkant van de binnenunit en sluit deze kabel aan op A
en B van het klemmenblok.
B. Maak de wartel vast om te voorkomen dat de kabel losraakt.
C. Sluit het andere uiteinde aan op het klemmenblok van
de buitenunit A en B. Het moet op de buitenunit worden
aangesloten op A en B en op de binnenunit op A, B en G,
anders zal de unit een communicatiestoring vertonen.
Bij het aansluiten van de voedingskabel tussen de buitenunit en
de binnenunit moeten de kabels die op het aansluitblok in de
binnenunit worden aangesloten overeenkomen met die in de
buitenunit.
Als bijvoorbeeld in de binnenunit de klemmen en
voedingskabels zijn aangesloten als
groene/gele kabel,
L
rode kabel,
N
blauwe kabel,
S
zwarte kabel,
moeten de aansluitingen in de buitenunit hetzelfde zijn.

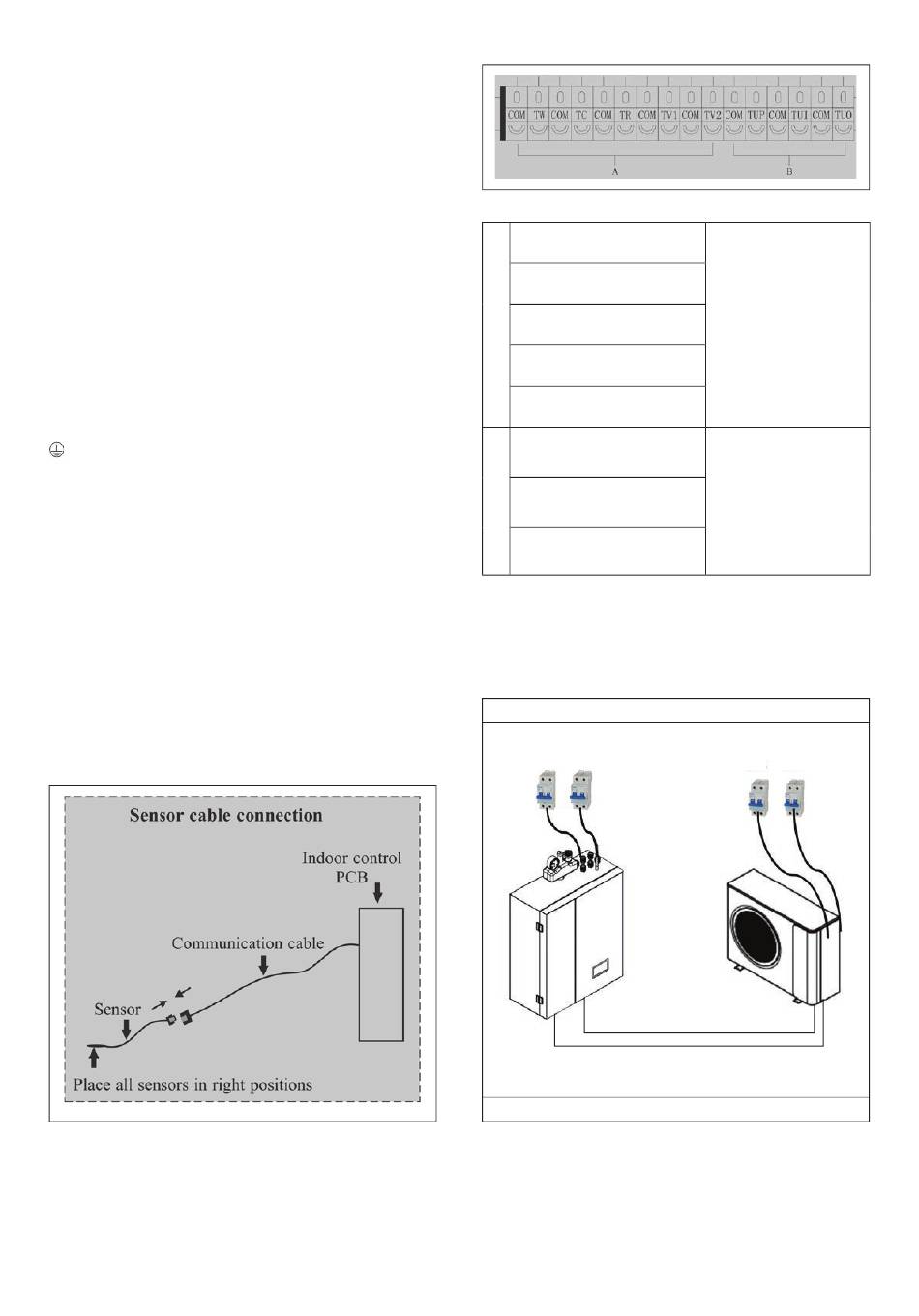

5. Sensorkabels
Neem alle sensoren en communicatiekabels uit de
zak met accessoires. Sluit de sensoren samen met de
communicatiekabel aan, en steek het uiteinde met connector
via de kabelwartel in de binnenunit. Sluit ze aan op de
snelkoppeling in de binnenunits en plaats alle sensoren in de
juiste positie. Bevestig de wartel na de installatie.
|
36
CUBE HP SOLO M
TW-Watertemperatuursensor voor
sanitair warm water
TC-Watertemperatuursensor voor
koelen en verwarmen
A
TR-Kamertemperatuursensor
TV1-Watertemperatuursensor na
mengklep 1
TV2-Watertemperatuursensor na
mengklep 2
TUP-Spoeltemperatuursensor
B
TUI-Waterinlaattemperatuursensor
TUO-Wateruitlaattemperatuursensor
Installeer het deksel van de elektriciteitskast op de binnenunit
en de kleine hendel op de achterkant van de buitenunit, en
sluit de deur van de binnenunit.
20A
20A
Multi ader stuurkabel
Verbind deze sensoren met
communicatiekabels via
snel koppelingen, en verbind
ver volgens de communicatie-
kabel (het uiteinde zonder snel-
koppeling) met het klemmenblok.
(Deze sensoren zijn verpakt in het
zakje met accessoires).
Verbind deze sensoren met com-
municatiekabels via snelkoppe-
lingen, en verbind vervolgens de
communicatie kabel (het uiteinde
zonder snelkoppeling) met het
klemmen blok. (Deze sensoren
zijn al geïnstalleerd, maar moeten
via communicatiekabels worden
aangesloten op het klemmenblok
in de regelkast binnen).
20A
16A
Stuurkabel AB+G
