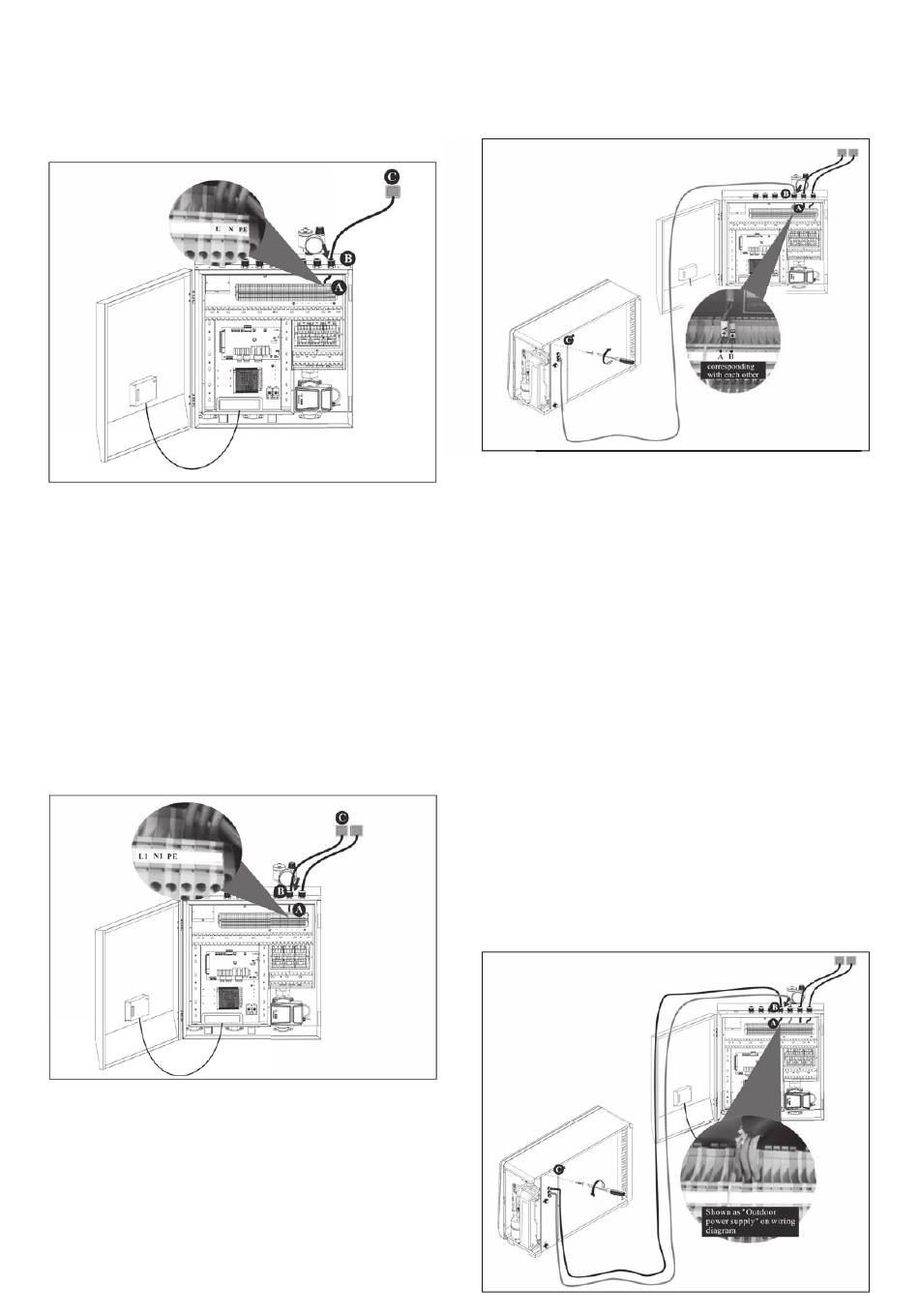

1. Voeding warmtepomp
Zorg voor een voedingskabel van geschikte lengte die voldoet
aan de plaatselijke veiligheidsvoorschriften.
A. Steek een uiteinde van deze kabel door de kabelwartel aan
de onderkant van de binnenunit en verbind deze met de
voedingsklemmen van de warmtepomp (PE, N, L).
B. Maak de wartel vast om te voorkomen dat de kabel losraakt.
C. Sluit het andere uiteinde aan op de stadsvoeding.
2. Voedingskabel voor hulpverwarming
Zorg voor een voedingskabel van geschikte lengte die voldoet
aan de plaatselijke veiligheidsvoorschriften.
A. Steek een uiteinde van deze kabel door de kabelwartel aan
de onderkant van de binnenunit en verbind deze met de AH
voedingsklemmen (PE, N1, L1).
B. Maak de wartel vast om te voorkomen dat de kabel losraakt.
C. Sluit het andere uiteinde aan op de stadsvoeding.zekering
kast
3. Signaalkabel tussen binnen- en buitenunit
Neem de signaalkabel uit het zakje met accessoires.
Bericht: Wanneer u de voedingskabel met de draadklem
bevestigt, moet u erop letten dat op de buitenste isolatielaag
wordt geklemd en niet op de draden binnenin, anders kan de
isolatielaag van de eenaderige draad worden beschadigd.
A. Steek een uiteinde van deze kabel door de kabelwartel aan
de onderkant van de binnenunit en sluit deze kabel aan op A
en B van het klemmenblok.
B. Maak de wartel vast om te voorkomen dat de kabel losraakt.
C. Verwijder het zijpaneel en sluit het andere uiteinde van de
communicatiekabel via de wartel aan op het overeen-
komstige klemmenblok. Bevestig de kabel met een
wartel nadat de kabel goed is aangesloten. A en B op
de mono blockunit moeten worden verbonden met A
en B op de binnenbesturingsunit, anders zal de unit een
communicatiestoring vertonen.
4. Voedingskabel tussen binnen- en buitenunit
Maak een 3-aderige voedingskabel van geschikte lengte klaar
die voldoet aan de plaatselijke veiligheidsvoorschriften.
|
CUBE HP SOLO M
35
