4. Meet met een korte liniaal de afstand van de grond tot
de voorste rand van het mes. Draai de rand van het
mes achterwaarts en meet de afstand van de grond tot
de rand van het mes.
5. Trek de afstand aan de voorkant van de afstand aan de
achterkant om de schuinstand te berekenen.
Voorste maaidek afstellen
1. Draai de contramoeren op de bovenkant of de
onderkant van de veerstrop van de maaihoogteketting
los
(Figuur
74).
2. Stel de andere moeren af om de achterkant van het
maaidek hoger of lager te zetten en een correcte
schuinstand te verkrijgen.
3. Draai de contramoeren vast.

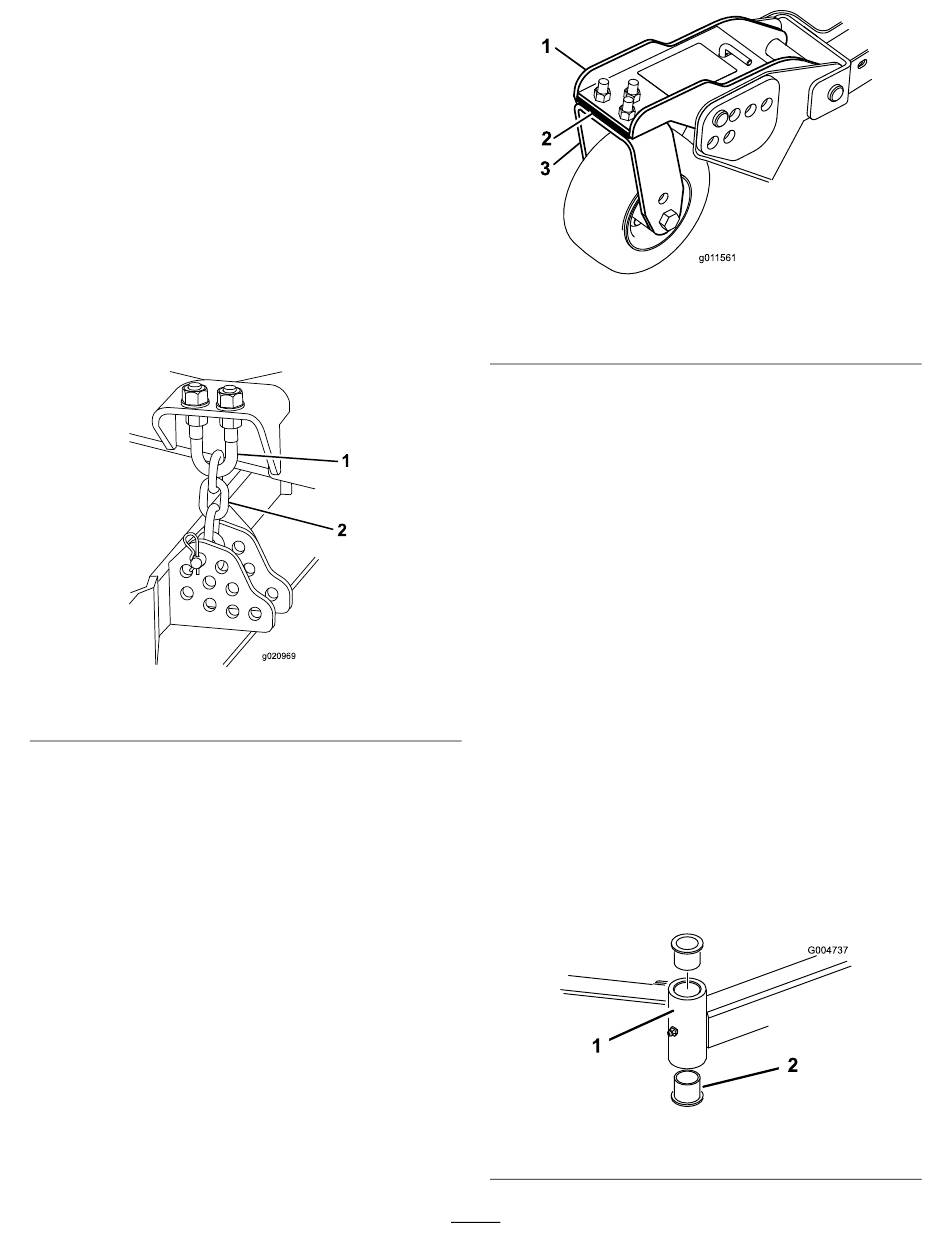

Figuur 74
1. U-bout
Zijmaaidekken afstellen
1. Verwijder de tapschroeven en moeren waarmee
de voorste zwenkwielarm is bevestigd aan de
zwenkwielvork
(Figuur
2. Verplaats indien nodig de opvulstukken om het
zwenkwiel hoger of lager te zetten totdat het maaidek
de correcte schuinstand heeft
3. Monteer de tapschroeven en de moeren.
1
2
g020969
2. Maaihoogteketting
75).
1. Zwenkwielarm
2. Vulstukken
Onderhoud van de
lagerbussen in de
zwenkwielarmen
In de boven- en onderkant van de buis in de zwenkwielarmen
zitten lagerbussen gedrukt. Deze lagerbussen zullen na
vele bedrijfsuren slijten. Om de lagerbussen te controleren,
moet u de zwenkwielvork naar voren en naar achteren en
van links naar rechts bewegen. Als de zwenkwielas los in de
lagerbussen zit, zijn de lagerbussen versleten en moeten deze
worden vervangen.
1. Breng het maaidek omhoog zodat de wielen vrijkomen
van de grond. Zet het maaidek vast om te voorkomen
dat dit per ongeluk naar beneden valt.
2. Verwijder het klemkapje, de afstandsstuk(ken) en de
drukring van de bovenkant van de zwenkwielas.
3. Trek de zwenkwielas uit de buis waarin deze is
bevestigd. Laat de drukring en afstandsstuk(ken) onder
op de as zitten.
4. Sla een drevel in de boven- of onderkant van de
bevestigingsbuis en tik de lagerbus uit de buis
76). Tik ook de andere lagerbus uit de buis. Reinig de
binnenkant van de buizen.
1. Buis van zwenkwielarm
55
Figuur 75
3. Zwenkwielvork
Figuur 76
2. Lagerbussen
(Figuur
