4.1 Systeemweergave

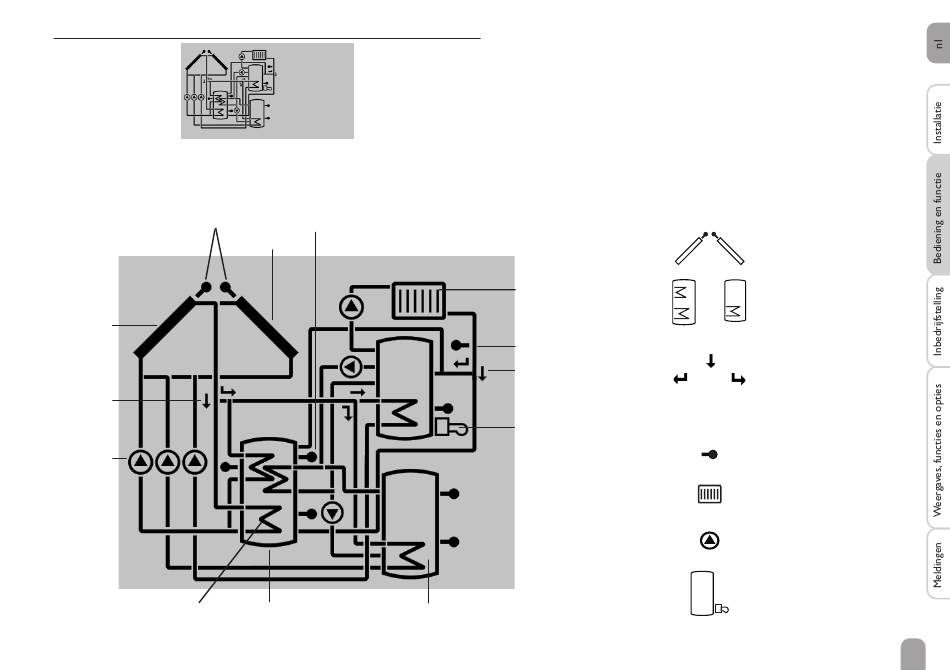

In het systeembewakingsdisplay wordt het gekozen schema weergegeven. Het be-
staat uit meerdere systeemcomponentensymbolen die afhankelijk van de status van
het systeem knipperen, continu of verborgen worden weergegeven.
sensoren
collector 1
klep
pompen
boiler-warmtewisselaar
sensor
collector 2
boiler
boiler 2
verwarmingscircuit
(retourverhoging)
sensor
klep
vaste brandstofketel
(met extra symbool)
Collectoren
met collectorsensor
Boiler 1 en 2
met warmtewisselaar
3-wegkleppen
Er wordt telkens alleen
de stromingsrichting resp.
de huidige schakelstand
weergegeven.
Temperatuursensor
verwarmingscircuit
(retourverhoging)
Pomp
Bijverwarming
met brandersymbool
