De voeding van de regelaar vindt plaats via een voedingskabel. De voedingsspanning
moet 100 ... 240 V~ (50 ... 60 Hz) bedragen.
De regelaar is voorzien van in totaal 4 relais, waaraan verbruikers, bv. een pomp, een
klep en dergl., kunnen worden aangesloten:
• Relais 1 ... 3 zijn halfgeleiderrelais, ook geschikt voor toerentalregeling:
Geleider R1 ... R3
Nulleider N
Randaarde ⏚
• Relais 4 is een potentiaalvrij laagspanningsrelais
Afhankelijk van de productuitvoering zijn voedingskabel en sensoren reeds op het
apparaat aangesloten. Als dit niet het geval is, ga dan als volgt te werk:
Fixeer flexibele kabels met de meegeleverde trekontlastingsbeugels en de bijbeho-
rende schroeven op de behuizing.
Sluit de temperatuursensoren (S1 tot S5) met willekeurig polariteit aan op de
volgende klemmen:
S1 = sensor 1 (collectorsensor)
S2 = sensor 2 (boilersensor beneden)
S3 = sensor 3 (bv. boilersensor boven)
S4 = sensor 4 (bv. boilersensor boiler 2)
S5 = sensor 5 (bv. collectorsensor collector 2)
Sluit den Grundfos Direct Sensor™ aan op ingang S6.
Sluit de FlowRotor aan op ingang S7.
Sluit het volumemeetonderdeel S5 / V40 met willekeurige polariteit aan op de
klemmen V40 en GND
De met PWM aangeduide klemmen zijn besturingsuitgangen voor een HR-pomp
(omschakelbaar naar 0 - 10 V, zie pagina 38).

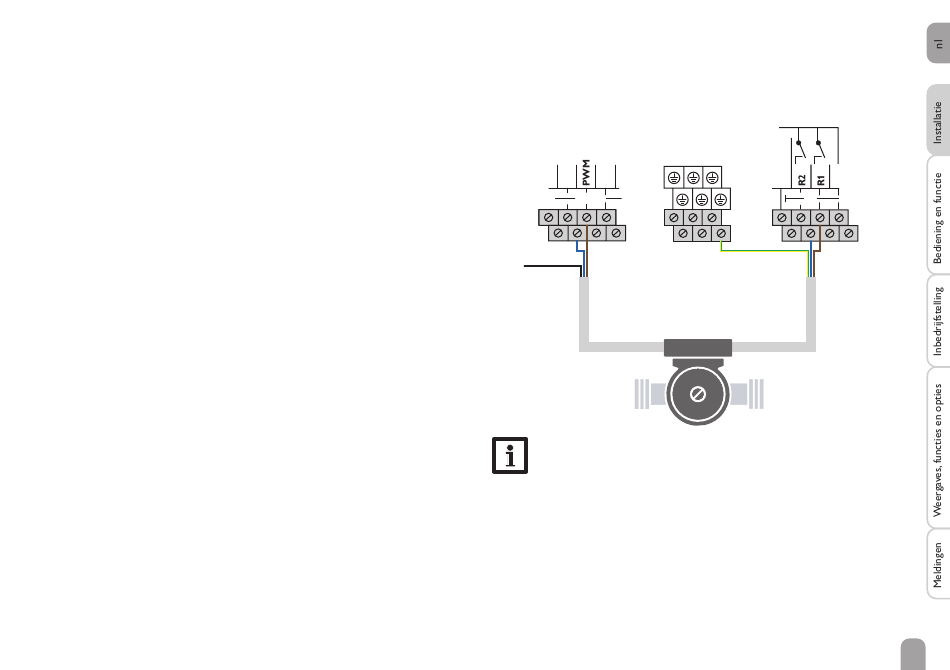

Elektrische aansluiting van een HR-pomp
De toerentalregeling van een HR-pomp vindt plaats via een PWM-signaal / 0 - 10 V-aan-
sturing. Naast de aansluiting op het relais (spanningsvoorziening) moet de pomp op
één van de PWM-uitgangen A / B van de regelaar worden aangesloten. In het instel-
kanaal REL moet hiervoor één van de PWM-aansturingssoorten worden gekozen
en een relais worden toegewezen (zie pagina 62).
GND
blauw
bruin
X
zwart (niet
gebruikt)
signaalkabel
PWM
signaalingang
pomp
Aanwijzing:
Zie voor meer informatie over de relaisaansturing pagina 62.
N
blauw
geel/groen
bruin
stroomvoorziening
230 V~
stroomvoorziening pomp
7
