1
Overzicht
• 4 relaisuitgangen (daarvan 1 potentiaalvrij laagspanningsrelais)
• 4 ingangen voor temperatuursensoren Pt1000, Pt500 of KTY
• Ingangen voor een analoge Grundfos Direct Sensor™ en een
Flowrotor
• 1 impulsingang V40 (omschakelbaar op temperatuursensoringang
Pt1000, Pt500 of KTY)
• 2 PWM-uitgangen voor de toerentalgeregelde aansturing van
HR-pompen
• 27 systemen met telkens tot 3 hydraulische varianten ter keuze
• Automatische functiecontrole conform VDI 2169

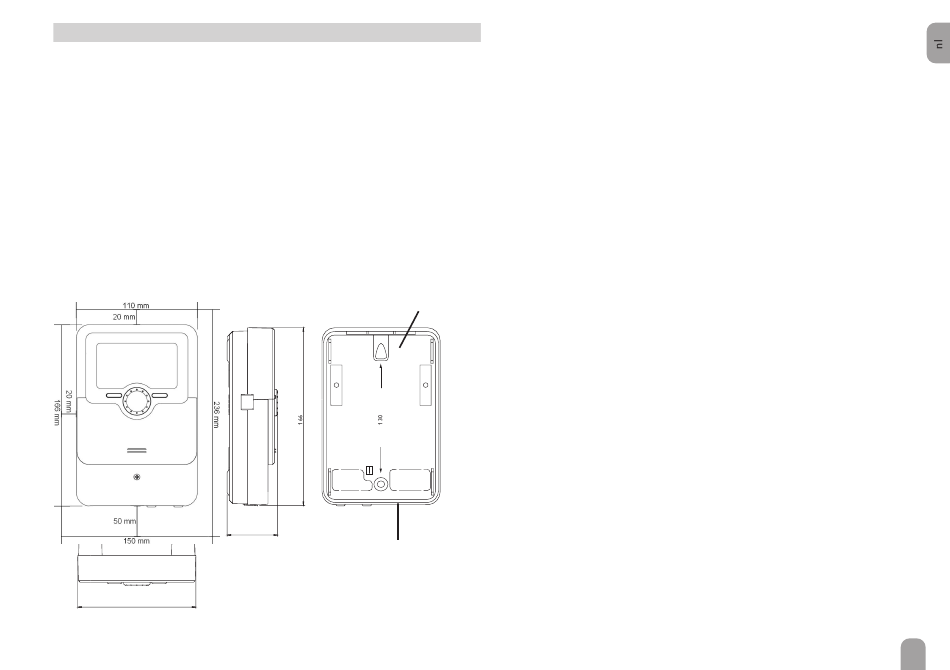

Afmetingen en minimale afstanden
110
ophanging
47
bevestigingsopening
Technische gegevens
Ingangen: 4 temperatuursensoren Pt1000, Pt500 of KTY, 1 Grundfos Direct Sensor™
(analoog) en 1 Flowrotor, 1 impulsingang V40 (omschakelbaar op temperatuursenso-
ringang Pt1000, Pt500 of KTY)
Uitgangen: 3 halfgeleiderrelais, 1 potentiaalvrij laagspanningsrelais, 2 PWM-uitgan-
gen (omschakelbaar op 0-10 V)
Schakelvermogen:
1 (1) A 240 V~ (halfgeleiderrelais)
⎓
1 (1) A 30 V
(potentiaalvrij relais)
Totaal schakelvermogen: 3 (240) A 24 V~
Voeding: 100 – 240 V~ (50 – 60 Hz)
Soort aansluiting: Y
Opgenomen vermogen: < 1 W (stand-by)
Werking: Type 1.B.C.Y
Ontwerpstootspanning: 2,5 kV
Data-interface: VBus
®
, MicroSD-kaartslot
VBus
-stroomafgifte: 60 mA
®
Functies: externe warmtewisselaar, bedrijfsurenteller, vacuümcollectorfunctie,
thermostaatfunctie, toerentalregeling en warmteverbruiksmeting, instelbare sys-
teemparameters en inschakelbare opties (menugestuurd), verbruiks- en diagnose-
functie, functiecontrole conform VDI 2169
Behuizing: Kunststof, PC-ABS en PMMA
Montage: wandmontage, inbouw in schakelpaneel mogelijk
Weergave / display: Systeembewakingsdisplay voor systeemvisualisering, 16-seg-
mentweergave, 8 symbolen, controlelampje (Lightwheel
Bediening: 4 drukknoppen en 1 draaiknop (Lightwheel
Veiligheidsklasse: IP 20 / DIN EN 60529
Beschermingsklasse: I
Omgevingstemperatuur: 0 ... 40 °C
Vervuilingsgraad: 2
Zekering: T4A
Maximale werkhoogte: 2000 m NN
Afmetingen: 110 x 166 x 47 mm
®
) en achtergrondverlichting
)
®
5
