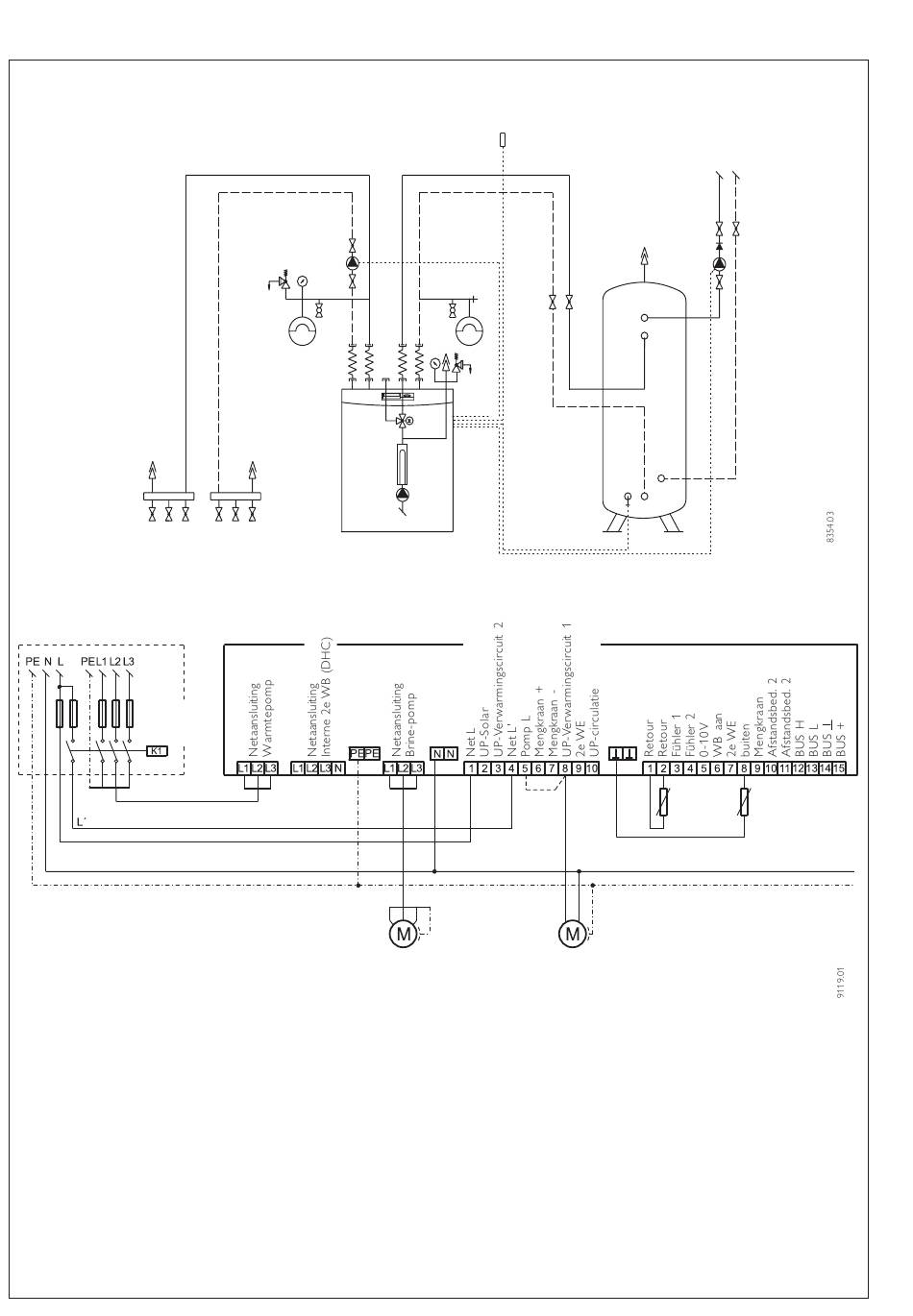

Installatieschema: WPF.. monovalent met Bufferreservoir
10
Warmtebron
Beveiliging
vrijgave
energiebedrijf
1
Warmtepomp
2a
Buitentemperatuurvoeler
2b
Retourtemperatuurvoeler warmtepomp
3a
Circulatiepomp voor de warmtebron WP
3b
Circulatiepomp voor de warmtepomp (verwarmingszijdig)
3c
Circulatiepomp voor het verwarmingscircuit
4
Veiligheidsklep
5
Expansievat
6
Bufferreservoir / hydraulische ontkoppeling
7
Trillingsdemper
8
Terugslagklep
9
Vul- en aftapkraan
10
Ontluchting
42
3a
4
9
9
5
7
1
10
3b
3a
2a
10
5
4
6
2b
*
3c
*
Bij buffervat-aansluiting brug
verwijderen
Verwarmingscircuit
8
3c
2b
2a
