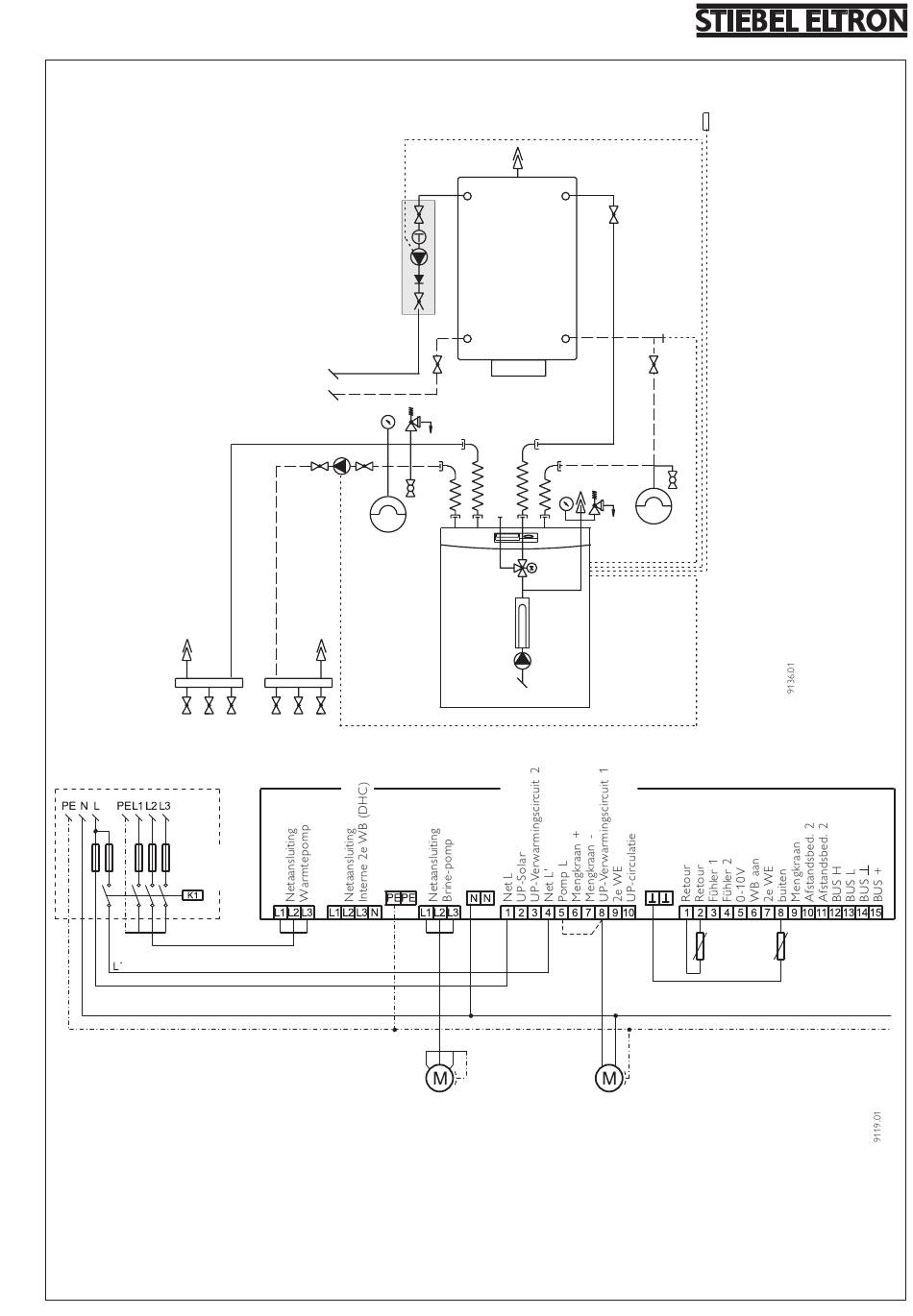

Installatievoorbeeld WPF monovalent met 100 liter buffervat.
Verwarmingscircuit
10
Warmtebron
Beveiliging
vrijgave
energiebedrijf
1
Warmtepomp
2a
Buitentemperatuurvoeler
2b
Retourtemperatuurvoeler warmtepomp
3a
Circulatiepomp voor de warmtebron WP
3b
Circulatiepomp voor de warmtepomp (verwarmingszijdig)
3c
Circulatiepomp voor het verwarmingscircuit
4
Veiligheidsklep
5
Expansievat
6
Bufferreservoir / hydraulische ontkoppeling
7
Trillingsdemper
8
Terugslagklep
9
Vul- en aftapkraan
10
Ontluchting
3a
4
3a
9
5
10
10
6
7
4
5
1
3b
*
*
3a
3c
*
Bij buffervat-aansluiting brug
verwijderen
2a
2b
9
2b
2a
45
