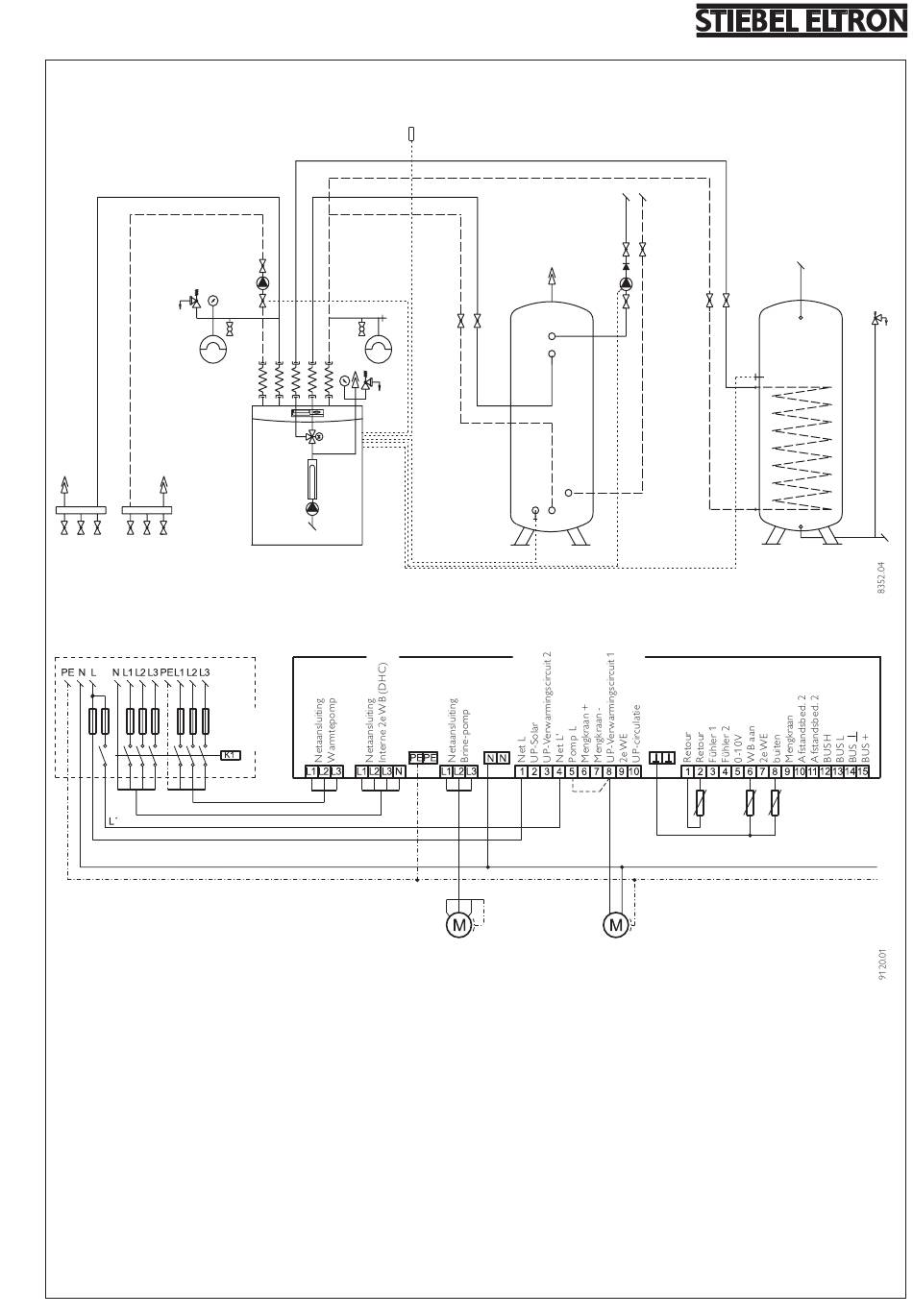

Installatieschema: WPF.. monovalent met Bufferreservoir en Warmwater
4
5
10
10
Warmtebron
Beveiliging
vrijgave
energiebedrijf
1
Warmtepomp
2a
Buitentemperatuurvoeler
2b
Retourtemperatuurvoeler warmtepomp
2c
Warmwassertemperaturfühler
3a
Circulatiepomp voor de warmtebron WP
3b
Circulatiepomp voor de warmtepomp (verwarmingszijdig)
3c
Circulatiepomp voor het verwarmingscircuit
4
Veiligheidsklep
5
Expansievat
6
Bufferreservoir / hydraulische ontkoppeling
7
Trillingsdemper
8
Terugslagklep
9
Vul- en aftapkraan
10
Ontluchting
11
Warmwaterboiler
12
Kaltwasser-Sicherheitsgruppe nach DIN 1988
3a
9
9
5
7
4
1
3b
2a
Verwarmingscircuit
10
6
2b
*
3a
*
Warmwater
8
3c
2c
2b
2c
3c
Bij buffervat-aansluiting brug
verwijderen
11
12
2a
43
