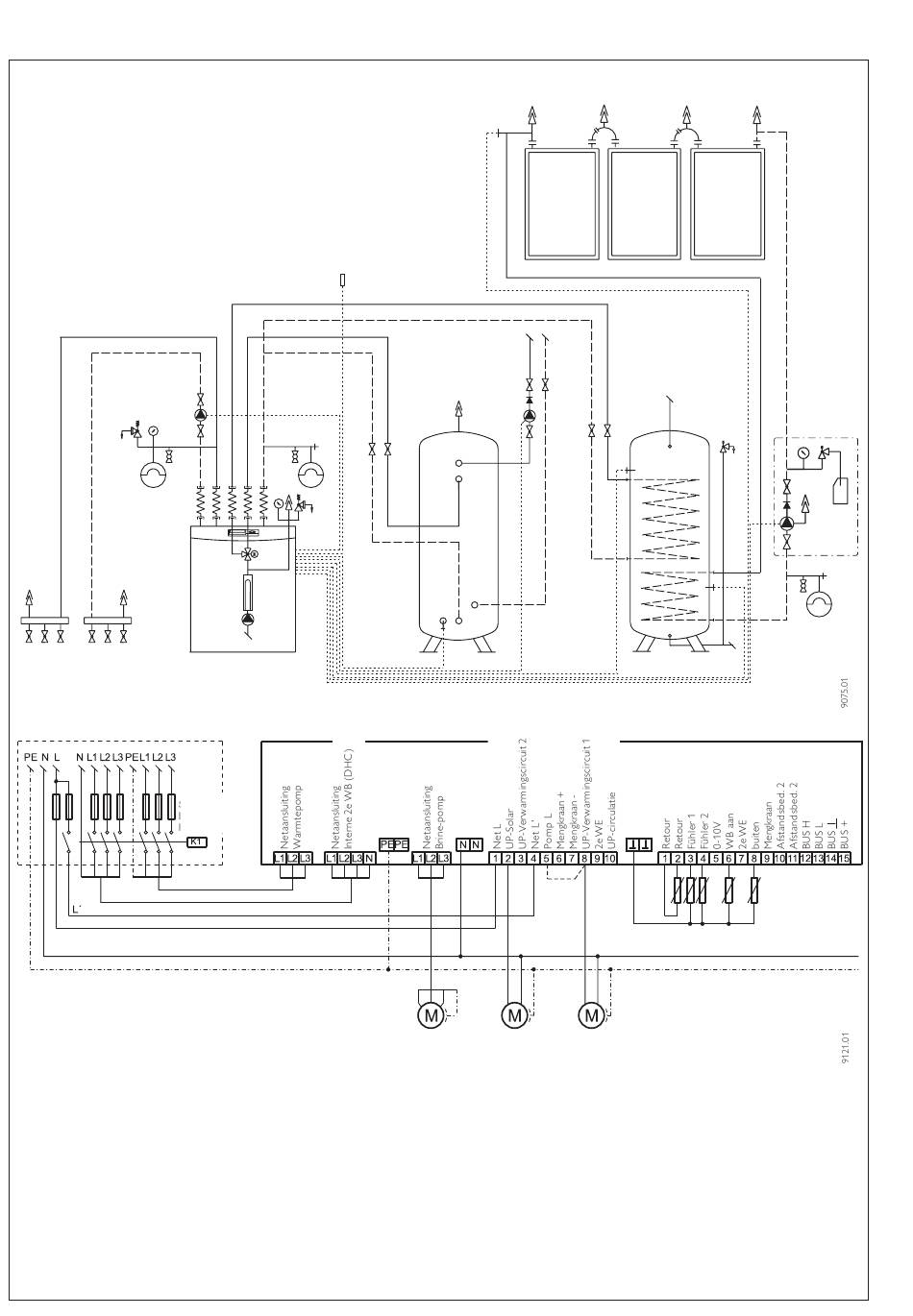

Installatieschema: WPF.. monovalent met Bufferreservoir
3a
4
9
5
10
10
Warmtebron
1
Warmtepomp
2a
Buitentemperatuurvoeler
2b
Retourtemperatuurvoeler warmtepomp
2c
Warmwatertemperatuurvoeler
2d
Collectorvoeler-solar
2e
Boilervoeler-solar
3a
Circulatiepomp voor de warmtebron WP
3b
Circulatiepomp voor de warmtepomp (verwarmingszijdig)
3c
Circulatiepomp voor het verwarmingscircuit
3d
Circulatiepomp voor het zonnecollectorcircuit.
44
2a
9
5
7
4
1
3b
Beveiliging
vrijgave
energiebedrijf
2d
14
Verwarmingscircuit
8
10
3c
6
2b
*
3a
3d
*
Bij buffervat-aansluiting brug
verwijderen
4
Veiligheidsklep
5
Expansievat
6
Bufferreservoir / hydraulische ontkoppeling
7
Trillingsdemper
8
Terugslagklep
9
Vul- en aftapkraan
10
Ontluchting
11
Warmwaterboiler
12
Inlaatcombinatie volgens DIN 1988
13
Solarcompactinstallatie
14
Zonnecollector
14
14
Warmwater
11
2c
2e
12
2b
2c 2a
2d
2e
3c
13
3d
9
5
