Montage
Instructiemateriaal en aanvullende onderdelen
Omschrijving
Halvekogeltap
Gebruikershandleiding
1
De voorrol monteren
Geen onderdelen vereist
Procedure
Het maaidek wordt geleverd zonder voorrol. Schaf
een rol aan via uw erkende Toro verdeler en monteer
deze als volgt op de maai-eenheid:
1.
Verwijder de ploegbout en flensborgmoer
waarmee één van de maaihoogtearmen aan
de zijplaat van de maai-eenheid is bevestigd
(Figuur
3).

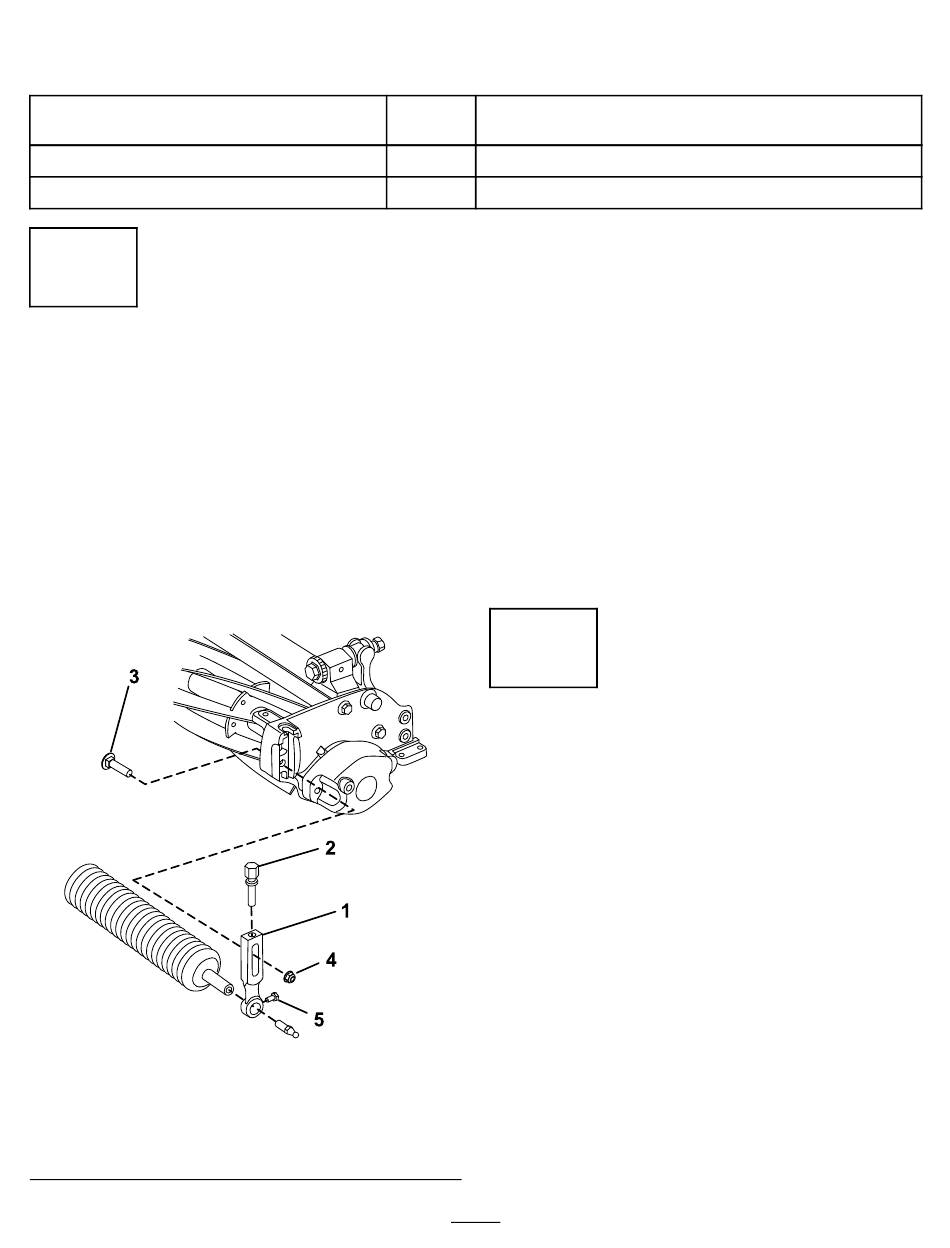

1. Maaihoogtearm
2. Stelschroef
3. Ploegbout
Figuur 3
4. Flensborgmoer
5. Montageschroef voor de
rol
Hoeveel-
heid
2
Monteer deze op de rol.
1
Lezen voordat u de maai-eenheid monteert en gebruikt.
2.
Zet de rolmontagebouten in de maaihoogtear-
men los
3.
Schuif de rolas in de maaihoogtearm aan de
andere kant van het maaidek
4.
Schuif de maaihoogtearm over de rolas
3).
5.
Bevestig de rol losjes op het maaidek met
de maaihoogtearm en het eerder verwijderde
bevestigingsmateriaal
6.
Centreer de rol tussen de maaihoogtearmen.
7.
Draai de montageschroeven van de rol vast
(Figuur
8.
Stel af op de gewenste maaihoogte en draai
het montagebevestigingsmateriaal van de
maaihoogtearmen vast.
2
De halvekogeltappen
monteren
Geen onderdelen vereist
Procedure
Draai een halvekogeltap op de uiteinden van de
voorrol
(Figuur
g278288
6
Gebruik
(Figuur
3).
(Figuur
(Figuur
3).
4).
3).
(Figuur
3).
