Gebruik van de handmatig regelbare
ontlastklep kan de spuitboom plotseling in
beweging brengen en letsel veroorzaken bij
de bestuurder en andere personen.
• Wees voorzichtig en stel de ontlastklep
langzaam in.
• Controleer of er niets in de omgeving is
en niemand zich binnen het werkbereik
van de spuitboom bevindt.
Als de ontlastklep wordt ingesteld met
behulp van een elektrische voedingsbron,
kan de actuator onregelmatig gaan werken
en u en anderen letsel toebrengen.
Gebruik de ontlastklepnooit als de
actuator is aangesloten op een elektrische
voedingsbron.
Als in een noodsituatie de spuitboom moet
worden bewogen en geen 12 DC voedingsbron
beschikbaar is, kan de ontlastklep worden gebruikt
om de druk in de actuator handmatig op te heffen
en de spuitbomen met de hand te bewegen.
Belangrijk: De ontlastklep mag niet meer
dan 4 slagen worden losgedraaid. Als de klep
meer dan 4 slagen wordt losgedraaid, bestaat
de kans dat deze helemaal loskomt, waardoor
de hydraulische vloeistof naar buiten kan
stromen.

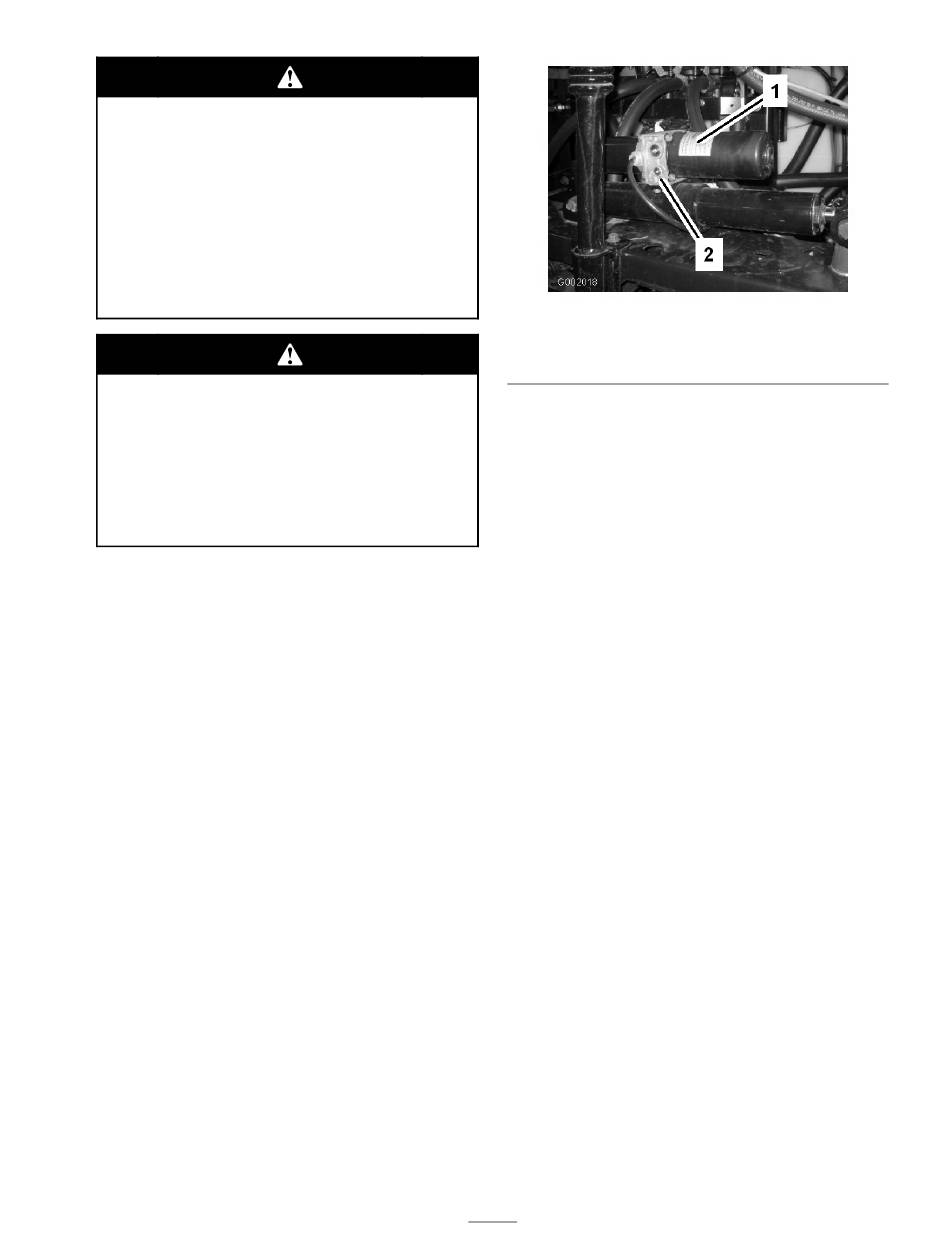

1. Ga naar de ontlastklep op de actuator van elke
spuitboom. De ontlastklep is de kleinste klep
en zit aan een kant van de behuizing van de
actuator (Figuur 46).
Figuur 46
1. Actuator, rechter
spuitboom
Opmerking: Omdat de actuators ten
opzichte van elkaar tegengesteld zijn gericht,
zit de ene ontlastklep op de naar voren gerichte
kant van de actuator van de linker spuitboom
en de andere ontlastklep op de naar achteren
gerichte kant van de actuator van de rechter
spuitboom.
2. Draai de ontlastklep met een zeskantssleutel
niet meer dan 2-3 slagen los. De cilinder moet
nu met de hand of door een externe druk gaan
bewegen.
3. Als de actuator weer in zijn oorspronkelijke
stand is, draai u de ontlastklep dicht. Draai de
klep vast met een torsie van 1.5-2.9 Nm.
De nylon draaibussen
controleren
U moet de nylon draaibussen in de middelste
spuitboom om de 400 bedrijfsuur en/of jaarlijks
controleren op beschadiging.
1. Parkeer de spuitmachine op een horizontaal
oppervlak, stel de parkeerrem in werking,
schakel de pomp uit, zet de motor af en
verwijder het sleuteltje uit het contact.
2. Klap de spuitbomen in de spuitstand en
ondersteun de spuitbomen met kriksteunen of
hang deze met banden aan een hefinrichting.
3. Als het gewicht van de spuitboom is
ondersteund, verwijdert u de bout en de moer
waarmee de draaipen is bevestigd aan de
spuitboom (Figuur 47). Verwijder de draaipen.
47
2. Handmatig regelbare
ontlastklep
