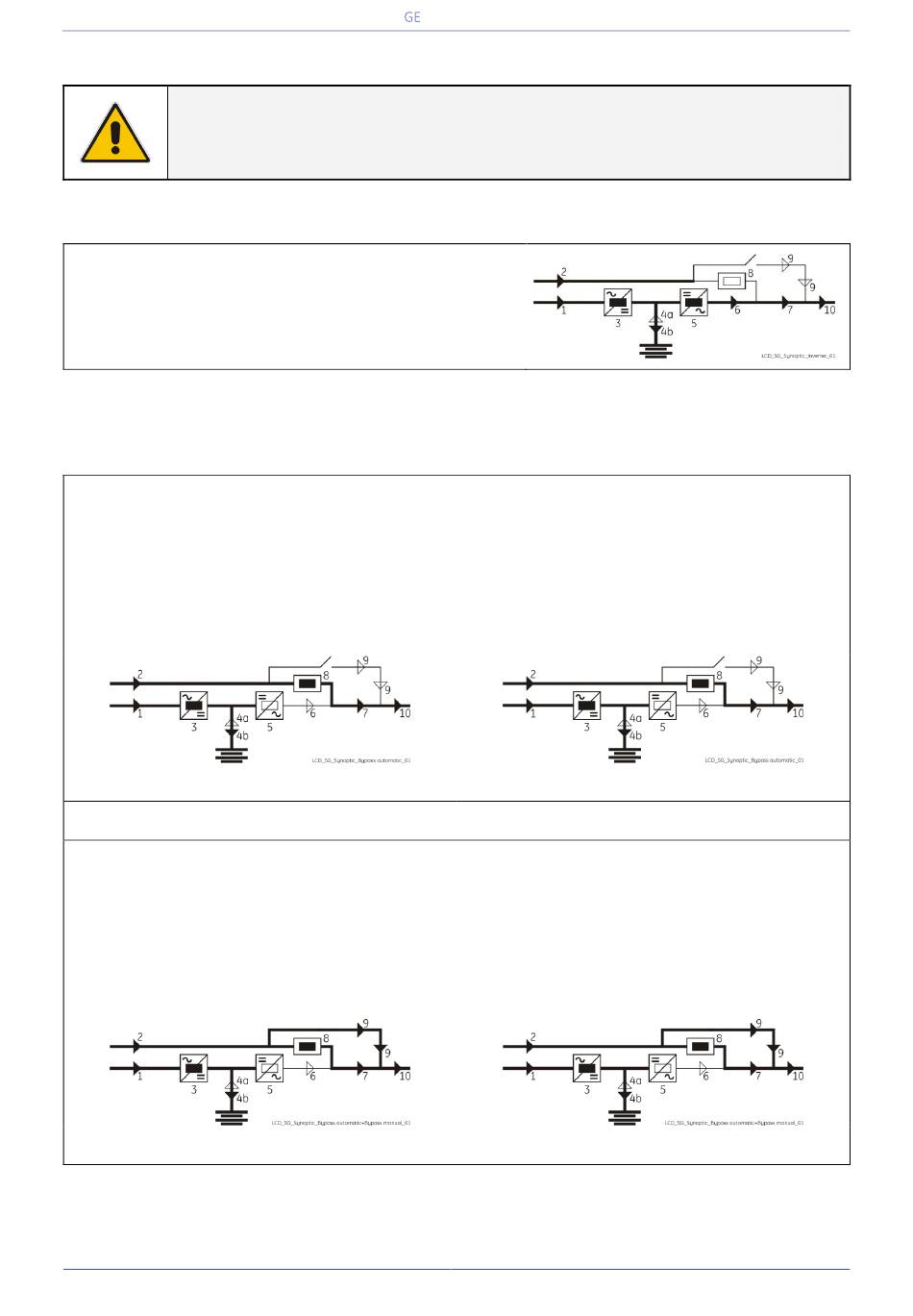

8.3.2 UPS Parallel Systeem uitschakeling met belasting op Handmatige Bypass Q2
LET OP !
Indien de eBoost™ optie beschikbaar is, wees er dan zeker van dat eBoost™
Bedrijfsmodus is gedeactiveerd alvorens deze procedure te starten.
Uitgangsstatus:
Belasting gevoed door alle Omvormers van de RPA
Parallel Systeem.
1. Druk op schakelaar "Inverter OFF" ( O ) op alle units, en houd deze ingedrukt totdat de LED 5
(Omvormer beschikbaar) in het Omvormersymbool UIT gaat.
Indien het systeem niet redundant is, zal het overschakelen naar Netvoeding. LED 5 (Omvormer
beschikbaar) is uit.
LED Alarm moet branden en de LED Operation moet uit zijn.
Het LCD scherm, op alle units, moet de status weergeven: "BELASTING OP AUTOMATISCHE BYPASS".
Stroomdiagram van eerste unit
2. Sluit de "Q2 - Handbediende Bypass-Schakelaar" (Positie I) op alle units.
De Belasting wordt nu gevoed vanuit het lichtnet, parallel via Automatische Bypass en Handbediende
Bypass Q2 van alle units.
LED 9 (Handbediende Bypass Q2 AAN) brandt nu.
Het LCD scherm, op alle units, moet de status weergeven: "BELASTING OP AUTOMATISCHE BYPASS EN
HANDBEDIENDE BYPASS Q2".
Stroomdiagram van eerste unit
Modifications reserved
GE_UPS_OPM_SGS_PCE_M16_M30_3NL_V040.docx
Critical Power
Stroomdiagram van de andere units
Stroomdiagram van de andere units
Vervolg ►
Pagina 108/142
Handleiding SG Series 160 & 300 PurePulse
™
