Aansluiten van een RPA Parallel Systeem
WAARSCHUWING !
Deze handeling dient te worden uitgevoerd door gekwalificeerd personeel alvorens
het systeem voor de eerste maal in bedrijf wordt gesteld (de UPS-apparatuur mag
hierbij in geen geval onder spanning staan).
5.9.1 Aansluiten van de elektrische bedrading
Voor een goede verdeling van de belasting over de units van een RPA-Parallel Systeem wordt
aanbevolen de kabellengte van de ingangsverdelings-print (5) naar de uitgangsverdelings-print (9) voor
elke unit ongeveer gelijk te houden (a+b = c+d = e+f = g+h = i+l = m+n = o+p = q+r).
Tolerantie: +/-10%.
De optie "RPA kabel Saver" introduceert een spoel in het interne static bypass circuit.
Deze spoel kan de invloed verkleinen van de lengte van de externe bedrading op de verdeling van de
belasting in een parallel systeem.
Voor meer informatie over deze optie en verdere aanbevelingen over het bedraden en aansluiten van
het systeem kunt contact opnemen met uw Servicecentrum.
De AC ingangsspanning voor de bypass moet identiek zijn voor alle units van het RPA-Parallel Systeem;
faseverschuivingen tussen de units zijn niet toegestaan.
LET OP !
Er wordt ten zeerste aanbevolen om tussen de uitgangsklemmen van de units en de
gemeenschappelijke
stroomonderbrekers of zekeringen te plaatsen.
We raden echter wel aan om een schakelaar te installeren teneinde een unit indien
noodzakelijk volledig te kunnen isoleren.
Zorg ervoor dat de elektrische kabels en besturingskabels in aparte kabelgoten worden geplaatst.
Ook de ingangskabel en de uitgangskabel van de UPS moeten in aparte kabelgoten worden geplaatst.

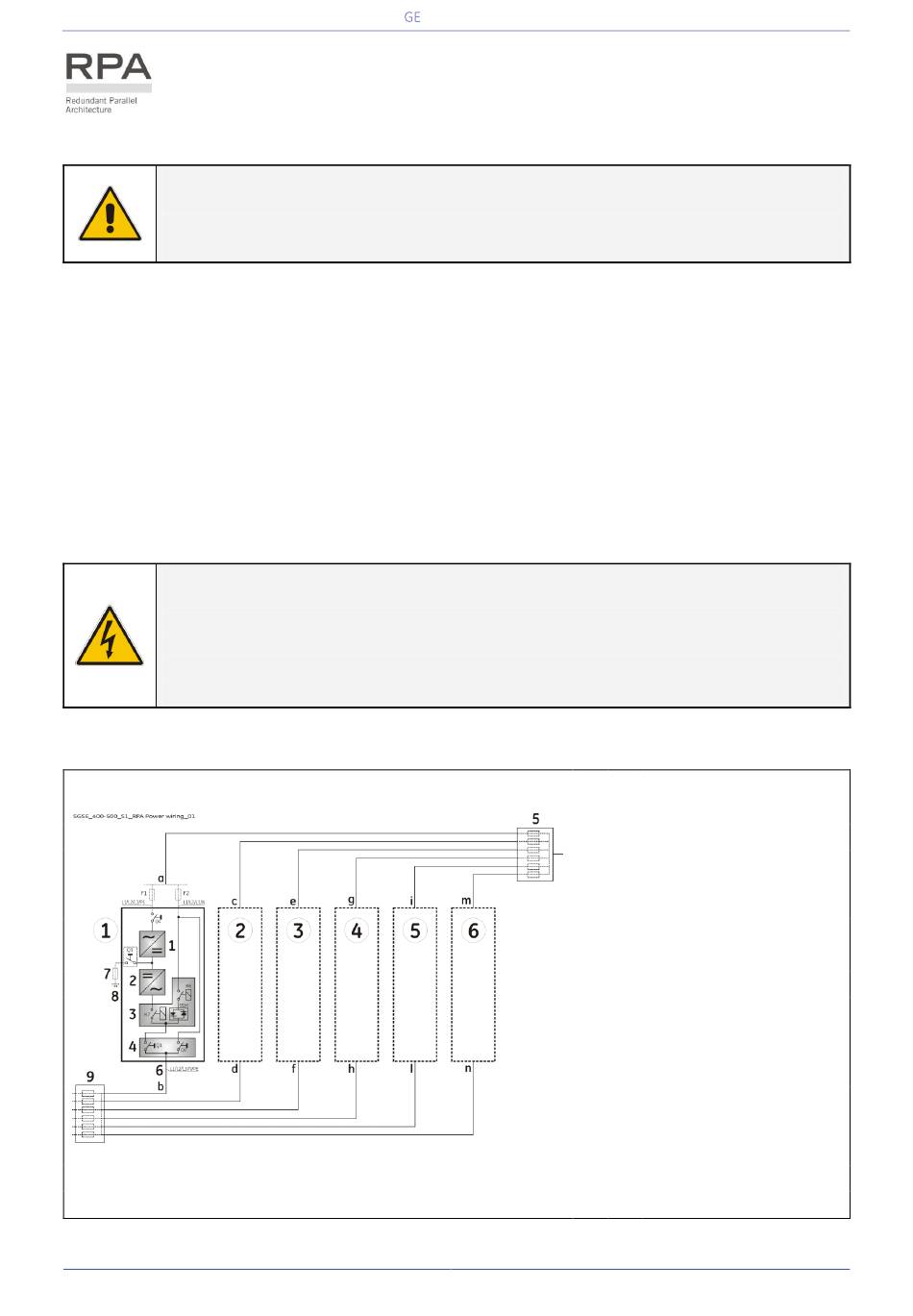

Fig. 5.9.1-1 RPA-Parallel Systeem
Modifications reserved
GE_UPS_OPM_SGS_PCE_M16_M30_3NL_V040.docx
Critical Power
belastingsrails
geen
transformatoren,
automatische
1
= Gelijkrichter
2
= Omvormer
3
= Elektronische bypass
4
= Handbediende Bypass
Verdeling
5
=
ingangsnetspanning
6
= Unit uitgangsbelasting
7
= Externe batterijzekering
8
= Externe batterij
Gemeenschappelijke
9
=
belastingrail & verdeling
uitgangsbelasting
= UPS nummer 1
= UPS nummer 2
= UPS nummer 3
= UPS nummer 4
= UPS nummer 5
= UPS nummer 6
