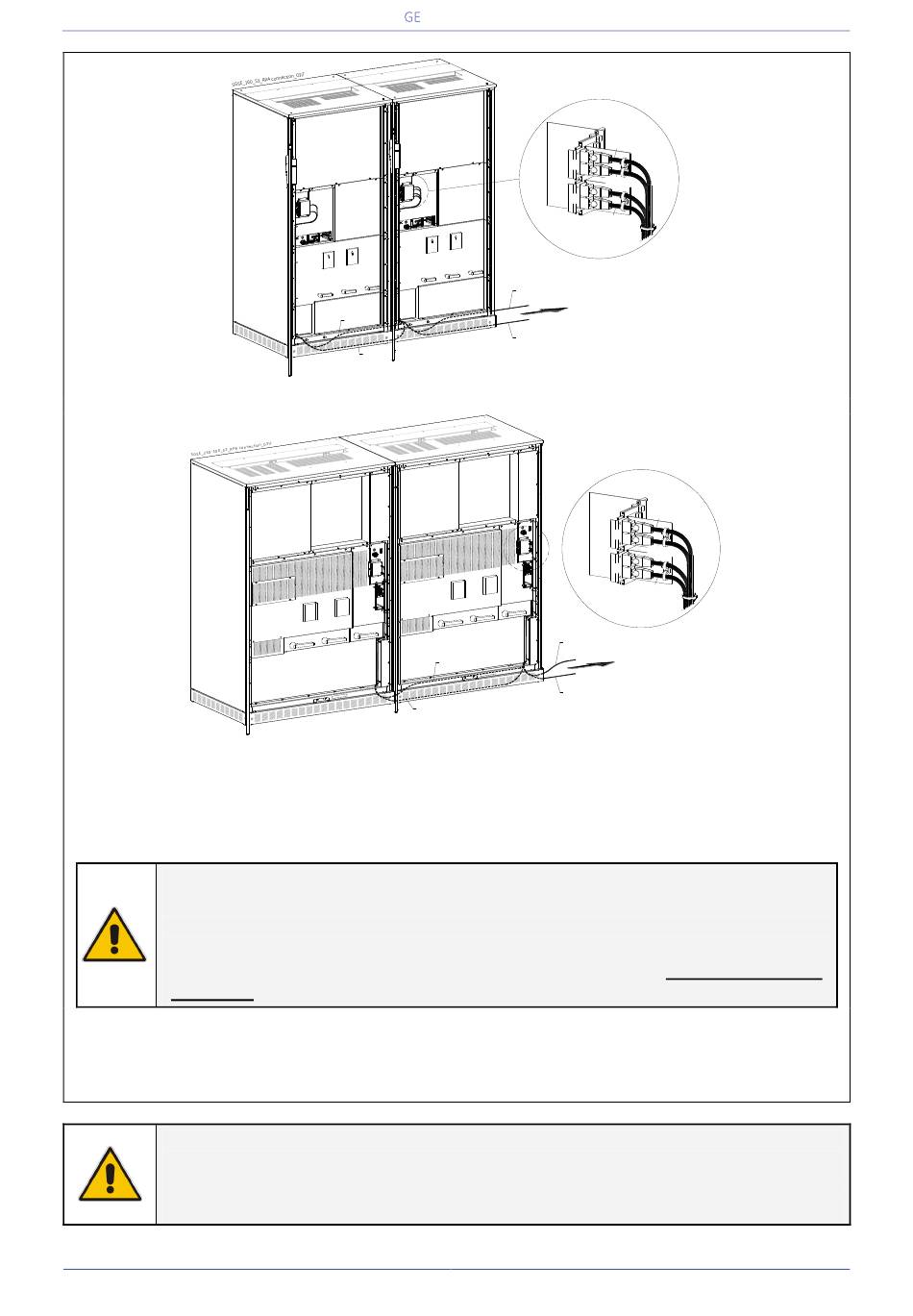

Fig. 5.9.3-4 SG Series 160 PurePulse
Fig. 5.9.3-5 SG Series 200 - 250 - 300 PurePulse
Aansluiting van de besturingsbusbekabeling
Plaats en bevestig de kabels J1A – J2A (1/2/3/4/5) en J1B – J2B (1/2/3/4/5) in de UPS-kasten op de
plaats die is aangegeven in de tekening (zie Fig. 5.9.3-3 en 5.9.3-5).
LET OP !
Let op bij het aansluiten en leggen van de bus-kabels J1A – J2A (1/2/3/4/5) en J1B –
J2B (1/2/3/4/5) in de UPS kast.
Indien u een unit uit het RPA-Parallel Systeem wilt verwijderen moeten de
communicatie bus-kabels uit de UPS kast genomen worden ZONDER ZE LOS TE
KOPPELEN van de twee printen "P13/P14 – IM0022 – Bus Interface Board".
Uit veiligheidsoverwegingen moeten de verbindingskabels JA-1/2/3/4/5 en JB-1/2/3/4/5 worden
geplaatst in aparte kabelgoten, gescheiden van de stroomkabels (zie Fig. 5.9.3-3 en 5.9.3-5).
Het is belangrijk dat kabel J1A – J2A (1/2/3/4/5) even lang is als kabel J1B – J2B (1/2/3/4/5).
WAARSCHUWING !
Het aansluiten en inbedrijfstellen van een UPS die aan een bestaand RPA-Parallel
Systeem wordt toegevoegd, mag uitsluitend worden uitgevoerd door een
servicemonteur van Uw Service Centrum.
Modifications reserved
GE_UPS_OPM_SGS_PCE_M16_M30_3NL_V040.docx
Critical Power
J1B/1
UPS 2
J1A/1
UPS 1
- Besturingsbusbekabeling – routering en aan
TM
Q1
Q4
Q2
Q1
J1B/1
J1A/1
UPS 1
TM
J1A/1
J2
A
J1
J1A/2÷5
J1B/1
J2
B
J1
J1B/2÷5
J1B/2÷5
UPS 3, 4, 5, 6
J1A/2÷5
J2
A
J1
J2
B
J1
J1B/2÷5
Q4
Q2
J1B/2÷5
UPS 3, 4, 5, 6
J1A/2÷5
UPS 2
- Besturingsbusbekabeling – routering en aan
Handleiding SG Series 160 & 300 PurePulse
J1A/1
J1A/2÷5
J1B/1
Pagina 56/142
™
