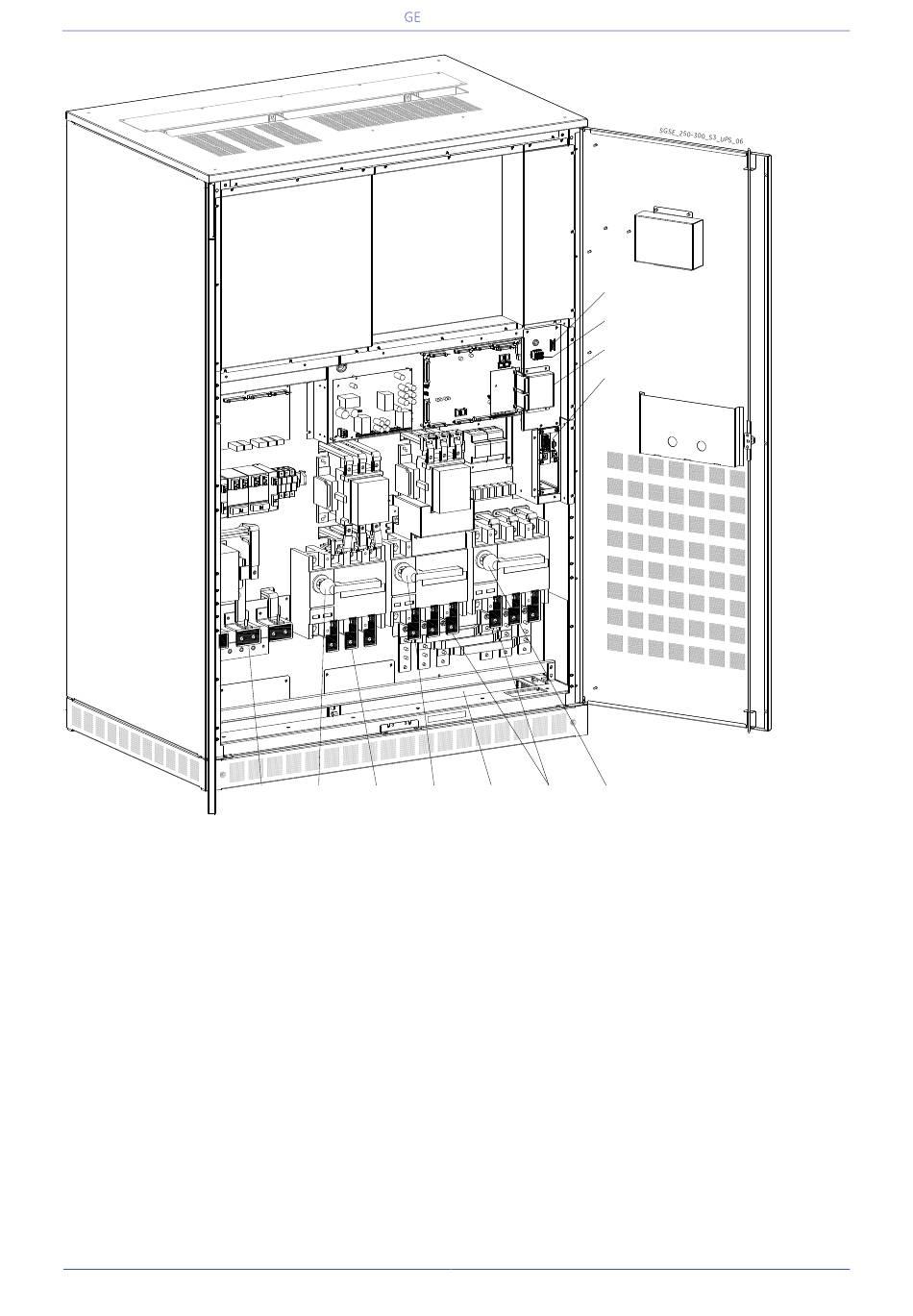

Fig. 2.3-6 SG Series 250 & 300 PurePulse™ - Totaalaanzicht zonder beschermingskappen
1
Doorvoer voor ingangs- en uitgangskabels
2
Aansluitrails voor binnenkomende netspanning
3
Aansluitrails voor belasting
4
Aansluitrails voor externe batterij
CI
Gebruikersinterfaceprint
CR
Rack voor connectivity
J35µP
Seriële poort RS232 voor IMV protocol
Q1
UPS-Uitgangsschakelaar
Q2
Handbediende Bypass-Schakelaar
Q4
Ingangsschakelaar Gelijkrichter
RPA
RPA print (Redundant Parallel Architecture) voor Parallel Systeem (optioneel)
SNMP
3-ph SNMP/WEB plug-in Adapter (optioneel)
XA
Klemmenblok voor "EPO - Emergency Power Off / Noodstop" en 24Vdc aansluiting voor
hulpvoeding (optioneel)
Modifications reserved
GE_UPS_OPM_SGS_PCE_M16_M30_3NL_V040.docx
Critical Power
Q2
Q1
4
3
Q1
Q2
J35
µP
XA
RPA
CR
Q4
1
2
Q4
Handleiding SG Series 160 & 300 PurePulse
Pagina 15/142
™
