5.9.3 Plaats van de besturingsbusbekabeling
WAARSCHUWING !
Deze handeling dient te worden uitgevoerd door gekwalificeerd personeel alvorens
het systeem voor de eerste maal in bedrijf wordt gesteld (de UPS-apparatuur mag
hierbij in geen geval onder spanning staan).
Q4
Q2
Q1

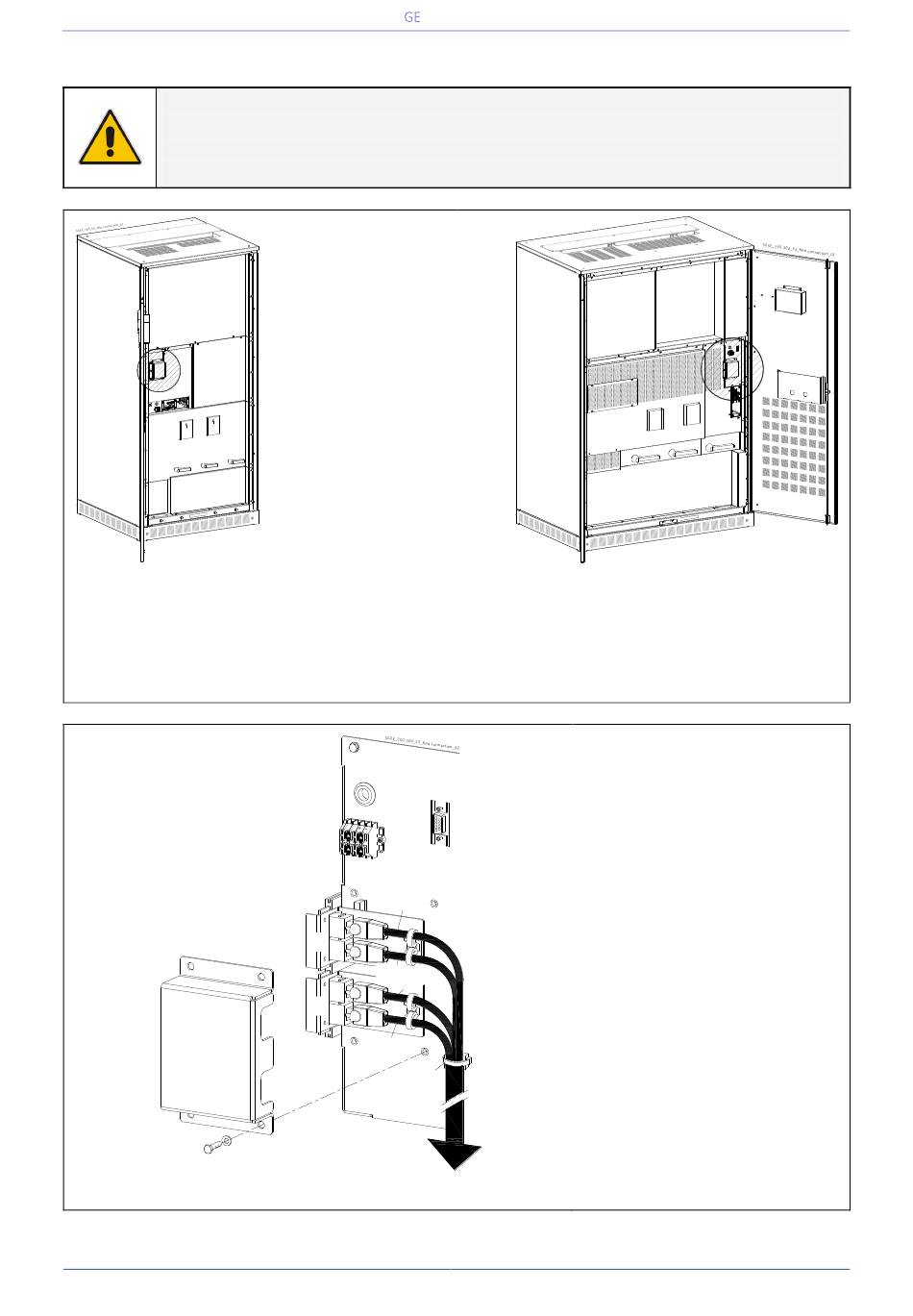

Fig. 5.9.3-1 SG Series 160 PurePulse
Aanzicht elektronische module
Toegang tot de aansluiting van de besturingsbus
De connectoren voor de communicatie bus-kabels bevinden zich op de twee printen "P13/P14 –
IM0022 – Bus Interface Board". Zie Fig. 5.9.3-1 en 5.9.3-2.
Fig. 5.9.3-2 Vooraanzicht elektronische module op tussenunit
Modifications reserved
GE_UPS_OPM_SGS_PCE_M16_M30_3NL_V040.docx
Critical Power
TM
Fig. 5.9.3-2 SG Series 200 - 250 - 300 PurePulse
J1A/1
J2
A
J1
J1A/2÷5
J1B/1
J2
B
J1
J1B/2÷5
A
Q4
Q2
Q1
Aanzicht elektronische module
Aansluiting
besturingsbusbekabeling
Steek de kabels J1A – J2A
(1/2/3/4/5)
en
(1/2/3/4/5) op de connectoren
J1A – J2A en J1B – J2B die zich
bevinden op de twee printen
"P13/P14 – IM0022 – Bus
Interface Board".
Zet de communicatie bus-
kabels J1A – J2A (1/2/3/4/5) en
J1B – J2B (1/2/3/4/5) vast met
de
kabelklemmen "A".
Handleiding SG Series 160 & 300 PurePulse
TM
van
de
J1B
– J2B
meegeleverde
Pagina 55/142
™
