A Enkele vis
B
Grote school vissen
C Kleine school vissen
D Bodem
Bodemsoorten
Bodems met modder, zeewier en zandbodems
verzwakken en verstrooien over het algemeen
het sonarsignaal, wat in een zwakke echo
resulteert. Harde, rotsachtige of koraalbodems
reflecteren het signaal, wat in een sterke echo
resulteert.
Frequentie en kegelbreedte
Het sonarsignaal
van de TRACKFISH
transducer beweegt
zich in kegelvorm naar
beneden door het
water. De breedte van
de kegel is afhankelijk
van de frequentie van
het signaal; bij 50 kHz is
het ongeveer 45°, en bij
200 kHz is het ongeveer
11°.
De verschillende
kegelbreedtes
beïnvloeden wat wordt
weergegeven. Zie
paragraaf 8-3.
TRACKFISH 6500 Installatie- en bedieningshandleiding
A
B
C
D
Water
Diepte
25
50
100
150
200
300
400
600
800
1000

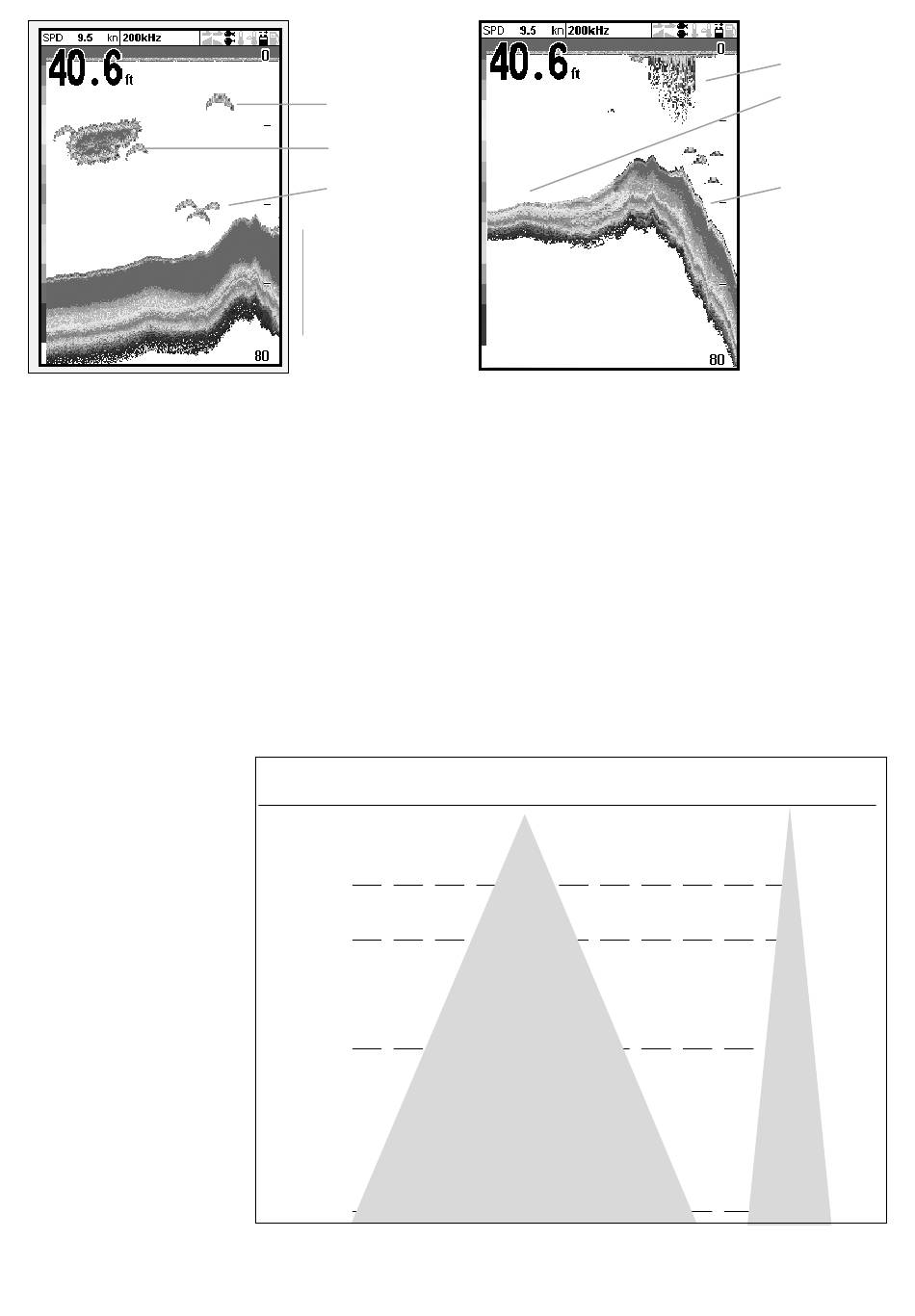

A Kelp / Zeewier
B
Zachte bodems, zoals modder, zeewier
en zand worden als smalle banden
weergegeven
C Harde bodems zoals rots of koraal worden
als brede banden weergegeven.
Kegelbreedte
bij 50 kHz
20
40
80
45° kegel
130
170
250
330
500
660
830
NAVMAN
A
B
C
Kegelbreedte
bij 200 kHz
5
10
20
11°
30
kegel
40
60
80
120
150
190
