Data versturen naar optionele Navman-
•
instrumenten, bijv. naar een repeater.
18-12 Installatie: Andere NMEA-instrumenten
NMEA is een industriestandaard voor het op
elkaar aansluiten van instrumenten. Het is
niet zo flexibel of eenvoudig aan te sluiten als
NavBus. De TRACKFISH kan:
Windsnelheid- en richting ontvangen en
weergeven van een optioneel compatible
windinstrument.
Diepte, logwiel bootsnelheid en
watertemperatuur ontvangen en
weergeven van een optioneel compatible
instrument.
Gegevens ontvangen van een optionele
GPS- of GPS/DGPS-bron.
GPS-positie en andere navigatiedata
naar een automatische piloot of ander
instrument versturen. Een automatische
piloot heeft APB, APA en VTG-zinnen nodig
(zie paragraaf 17-10).
Neem voor informatie over het versturen van
NMEA-data naar de TRACKFISH, contact op met
uw Navman-leverancier.
18-13 Installatie: Instelling en test
Instelling en test
1
Plaats een kapje over ongebruikte
connectors aan de achterkant van het
beeldscherm. Verzeker uzelf ervan dat alle
connectors in een contact zitten en dat het
beeldscherm op zijn plaats zit.
2
Indien het beeldscherm op een beugel
bevestigd is, draai en kantel het instrument
dan zodat het goed zichtbaar is en draai de
knop met de hand vast.
3
Plaats de gewenste C-MAP-landkaart in de
houder (zie paragraaf 1-3).
4
Schakel het instrument in (zie paragraaf
2-2). Wanneer de TRACKFISH voor de
eerste keer wordt ingeschakeld wordt een
installatiemenu weergegeven:
i
Selecteer de te gebruiken taal.
ii
Verander de data indien nodig (zie
paragraaf 2-1)
TRACKFISH 6500 Installatie- en bedieningshandleiding
Stel NavBus gedurende instelling van
Navman-instrumenten in op
instrument een NavBus-groep nummer (zie
paragraaf 17-10).

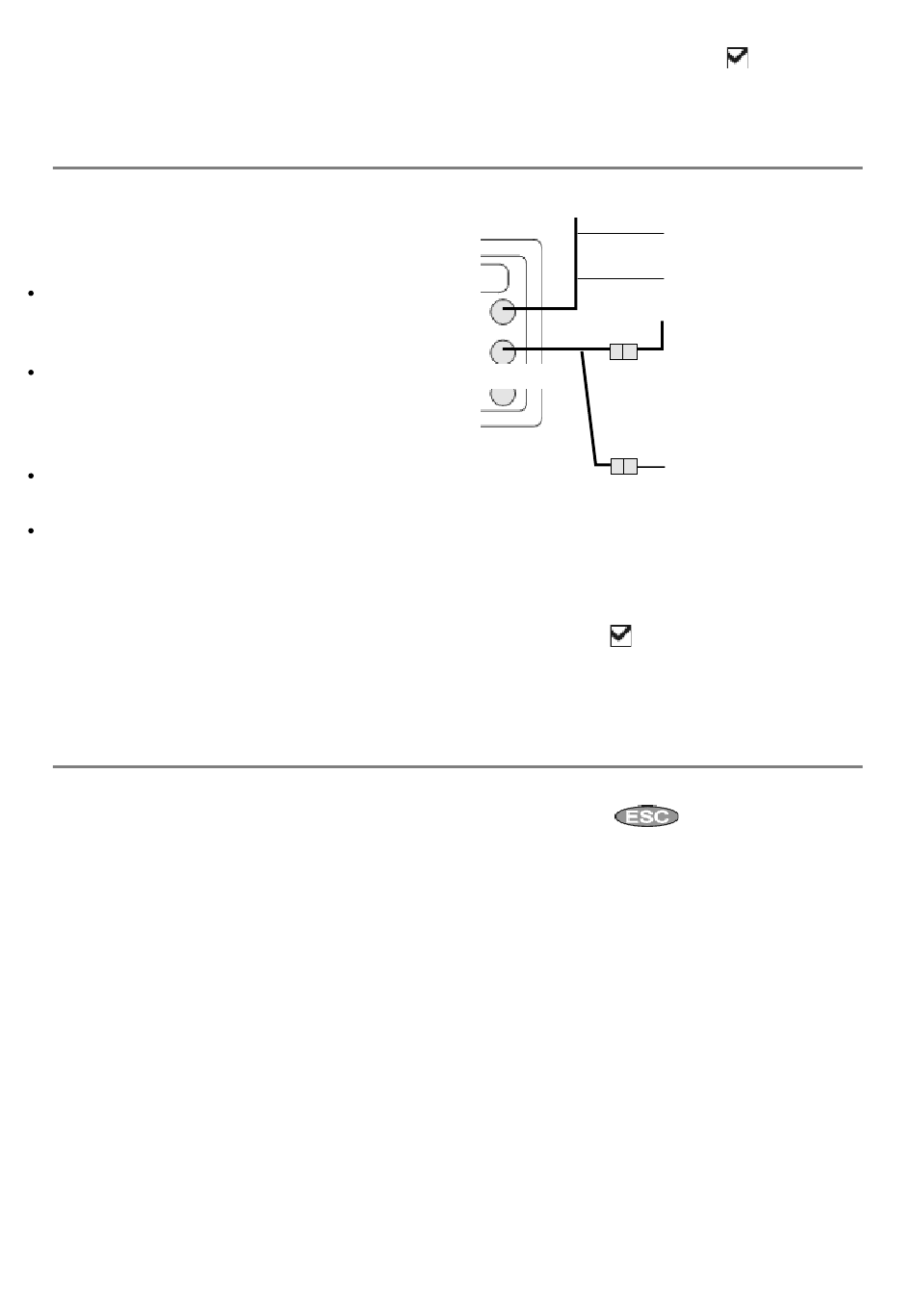

Stroom-/datakabel
Geel
Geel
Geel
GPS-/brandstof Y-kabel
Wit
Om tijdens de instelling NMEA-data naar
andere instrumenten te versturen dient
NMEA out op
te versturen NMEA-data gespecificeerd te
worden (zie paragraaf 17-10).
iii Wanneer de data-instelling correct is,
druk op
Deze data kan later veranderd worden
(zie paragraaf 17).
5
Ga naar de data-instelling van de
TRACKFISH om het instrument en optionele
sensoren of instrumenten naar wens in te
stellen (zie paragraaf 17).
6
Controleer op het satellietenscherm dat
GPS-satellieten worden opgepikt. Wacht
totdat de GPS-ontvanger is opgestart en
het fix-type is veranderd van 'Verwerving'
tot 'GPS-positie'. Dit zou minder dan twee
minuten moeten duren (zie paragraaf 7).
7
Maak een testvaart om te controleren
dat de navigatie-instrumenten naar
behoren werken, met name wanneer een
radiozender of een radar worden gebruikt.
NAVMAN
en geef het
Wit NMEA out
Zwart NMEA aarde
GPS-antenne
(optioneel)
Wit NMEA in (hiervoor is
een speciale Brandstof-
kabel benodigd)
ingesteld te worden en de
.
