Optionele sensoren en instrumenten
Externe alarmen: Lichten of piepers aan boord
om alarmen te doen klinken (zie paragraaf 18-4).
GPS of DGPS-antenne: voor GPS-navigatie, zie
paragraaf 18-5.
Sonartransducer: Voor dieptepeilingen en
fishfinding, zie paragraaf 18-6.
Brandstofsensors: Voor brandstoffuncties.
De TRACKFISH kan deze optionele
brandstofdebietsensoren gebruiken, geplaatst
op een of twee motoren.
•
Navman benzinesensors (zie
paragraaf 18-7) Opmerking: voor een
brandstofkit is een Y-kabel benodigd.
•
Navman dieselsensors (zie paragraaf 18-8)

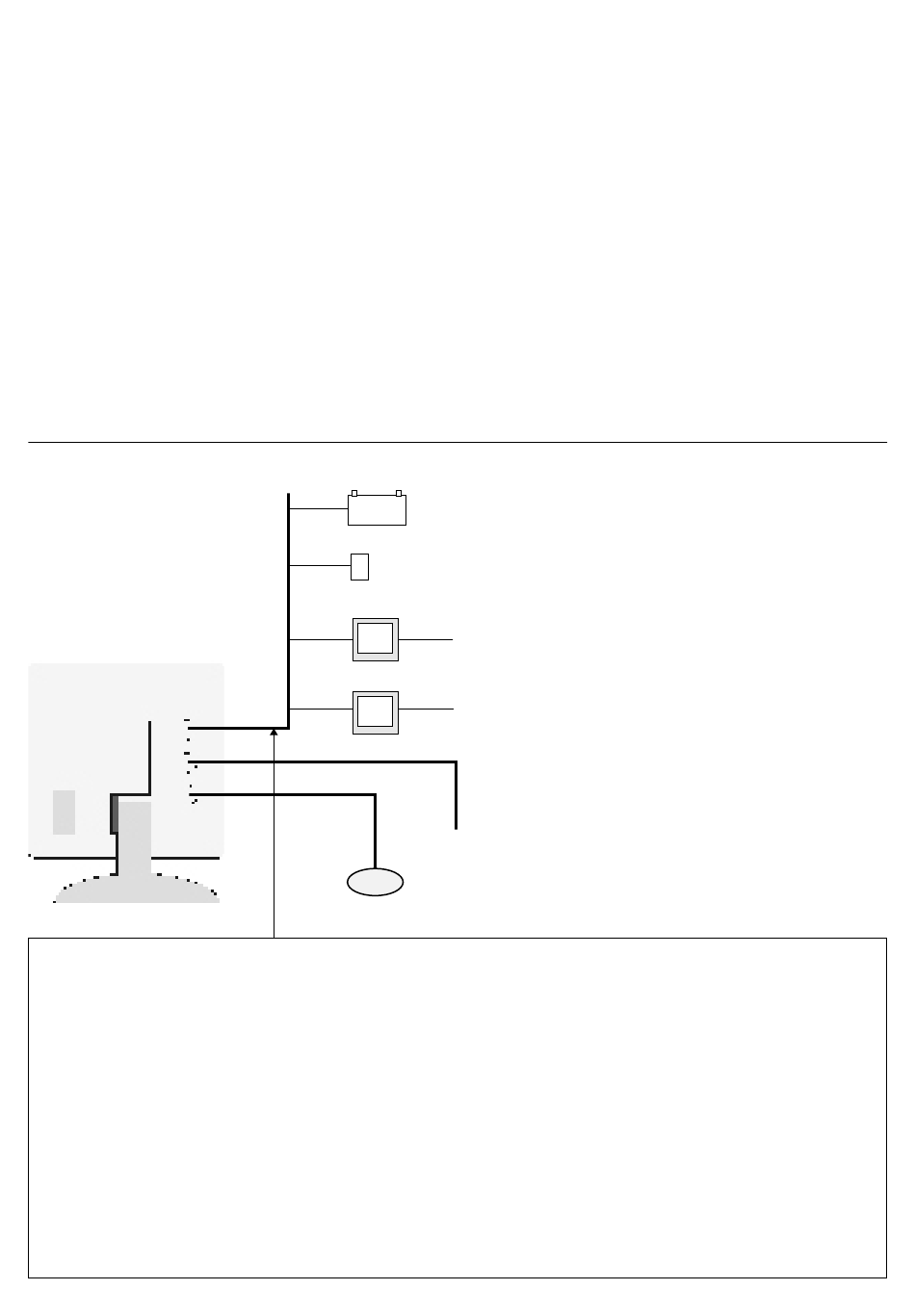

Aansluitingen
Beeldscherm
(18-3)
Zwart
Zwart
Geel
Geel
Blauw
Blauw
Stroom-/datakabel
Pin Draad
Functie
1
Zwart
Aarde: - stroom in, NMEA aarde. (De kabel heeft twee zwarte draden die elkaar in
de kabel raken. Daarom maakt het niet uit welke draad wordt gebruikt)
2
Bruin
Stroom uit, 9 V DC (niet gebruikt)
3
Wit
NMEA uit
4
Blauw
NavBus-
5
Rood
+ power in, 10,5 tot 30,5 V DC
6
Oranje
NavBus+
7
Geel
Auto power in
8
Groen
Extern alarm uit, 30 V DC 200 mA maximum.
TRACKFISH 6500 Installatie- en bedieningshandleiding
•
SmartCraft brandstofsensors (zie
paragraaf 18-10)
DSC VHF-radio: Traceert ander boten met
GPS-ontvangers en DSC-radio's en geeft
barometrische druk weer (zie paragraaf 18-9).
SmartCraft: Met een of twee Mercury
benzinemotoren die geschikt zijn voor
SmartCraft kan de TRACKFISH motordata en
trim weergeven en sleeplijnsnelheid beheersen
(zie paragraaf 18-10).
Andere instrumenten: De TRACKFISH kan
ook data ontvangen en versturen van/naar
andere instrumenten via NavBus of NMEA (zie
paragrafen 18-11 en 18-12).
Vraag uw Navman-leverancier om meer
informatie.
Stroom (18-4)
Externe alarmen (18-4)
NavBus-instrumenten (18-11); dieselsensors (18-
8) en VHF-radio (18-9)
NMEA-uit naar instrumenten (18-12)
GPS-antenne (18-5),
Benzinesensors (18-7),
NMEA in (18-12)
Sonartransducer (18-6)
NAVMAN
73
