Vissymbolen
De TRACKFISH gebruikt Navman's SBN-
technologie om sonarecho's te analyseren en
te identificeren welke waarschijnlijk vissen
zijn. De TRACKFISH kan worden ingesteld om
vissymbolen en de diepte van deze echo's weer
te geven (zie paragraaf 17-3, Vissymbolen).
Hoewel SBN erg geavanceerd is, is het niet
onfeilbaar - soms is het onmogelijk voor de
TRACKFISH om een onderscheid te maken
tussen grote luchtbellen of afval.Afhankelijk
van de sterkte van het signaal kan de
TRACKFISH kleine, medium of grote symbolen
weergeven (zie paragraaf 17-3, Visfilter). Om
de meeste informatie van de echo's te krijgen
dient Vissymbolen uitgeschakeld te worden.
Vissen worden als bogen op het beeldscherm
weergegeven.
Visbogen
Onder goede omstandigheden wordt een
vis die door het kegelvormige sonarsignaal
zwemt weergegeven als een visboog. De 50
kHz-frequentie gebruikt een bredere kegel
dan de 200 kHz-frequentie. Hierdoor zijn de
visbogen beter te zien.
Een visboog verschijnt wanneer een vis
de zwakke zijkant van de sonarkegel
binnenzwemt, terwijl het een zwakke echo
veroorzaakt die als het begin van de visboog
wordt weergegeven. Als de vis zich dichter
naar het midden van de kegel beweegt, wordt
de afstand tussen de transducer en de vis
kleiner en wordt de echo geleidelijk ondieper
weergegeven, wat het begin van een boog
vormt. Wanneer de vis direct onder het midden

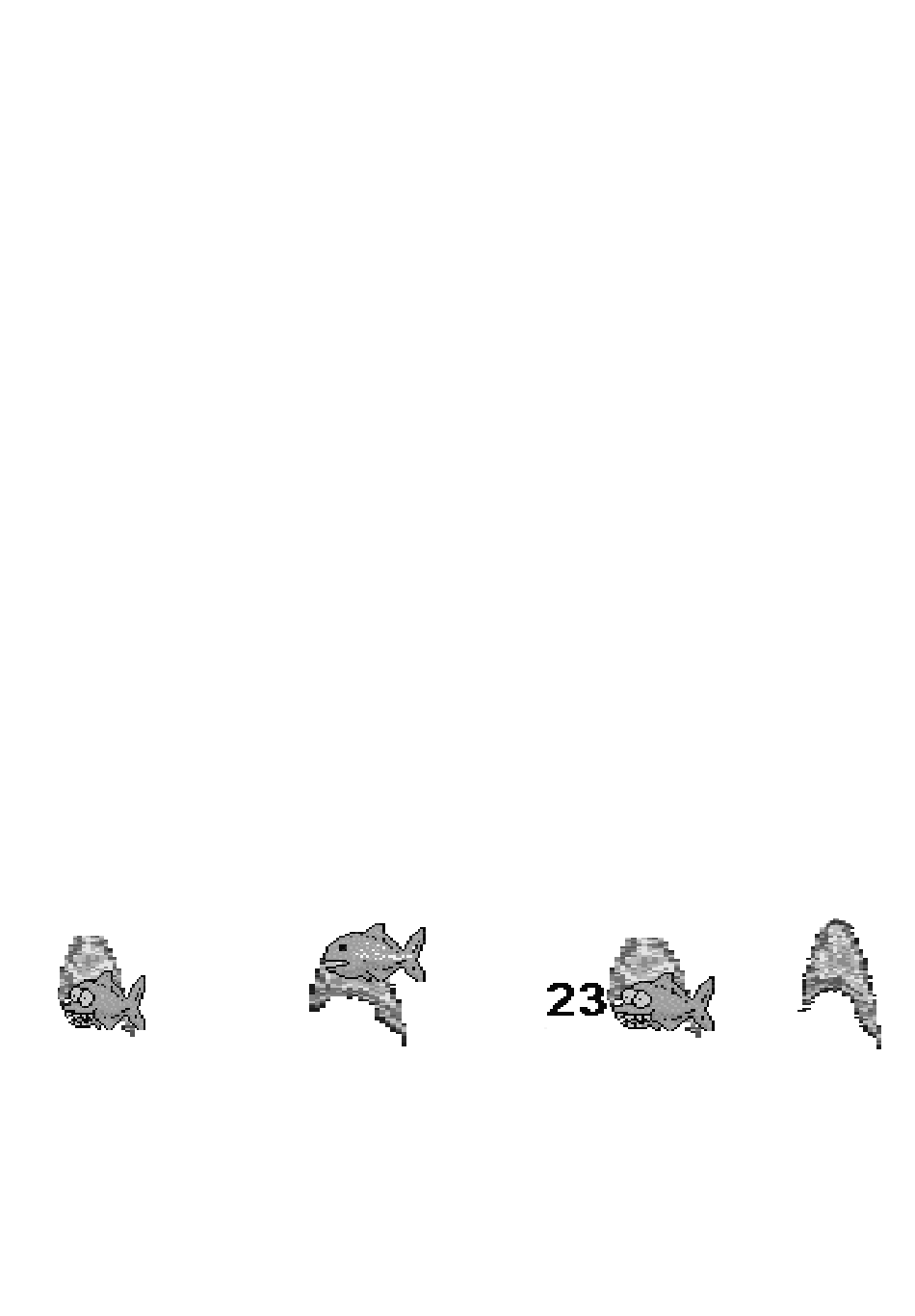

Fun vissymbool
TRACKFISH 6500 Installatie- en bedieningshandleiding
Normaal vissymbool
van de kegel is, is de echo op zijn sterkst en
dikst. Als de vis uit het midden van de kegel
zwemt gebeurt het omgekeerde, met een
geleidelijk zwakkere en diepere echo.
Er zijn veel redenen waarom visbogen niet
zichtbaar zijn. Bijvoorbeeld:
Slechte transducerinstallatie (zie de
•
Installatiegids voor spiegeltransducers).
Indien de boot voor anker ligt dan zal
•
de vis als een horizontale streep op het
scherm verschijnen terwijl ze in en uit de
sonarstraal van de transducer zwemmen.
Lage snelheden in dieper water geven de
beste visboogweergave.
Bereik is belangrijk. Het zal veel
•
eenvoudiger zijn om visbogen te zien
indien de zoomstand wordt gebruikt om
een bepaald deel van het water weer te
geven, i.p.v. alles tussen de bodem en
het oppervlak weer te geven. Zoomen
vergroot de schermresolutie en is
noodzakelijk voor goede visbogen.
Het is moeilijk om in ondiep water
•
visbogen te verkrijgen omdat de
sonarstraal van de transducer zich dicht
bij het oppervlak bevindt en vissen zich
niet lang genoeg in de straal bevinden om
een boog te maken. Meerdere vissen in
ondiep water worden over het algemeen
weergegeven als willekeurig opgestapelde
gekleurde blokken.
•
Golfbewegingen kunnen verstoorde
visbogen veroorzaken.
Funsymbool + diepte
NAVMAN
Visboog
37
