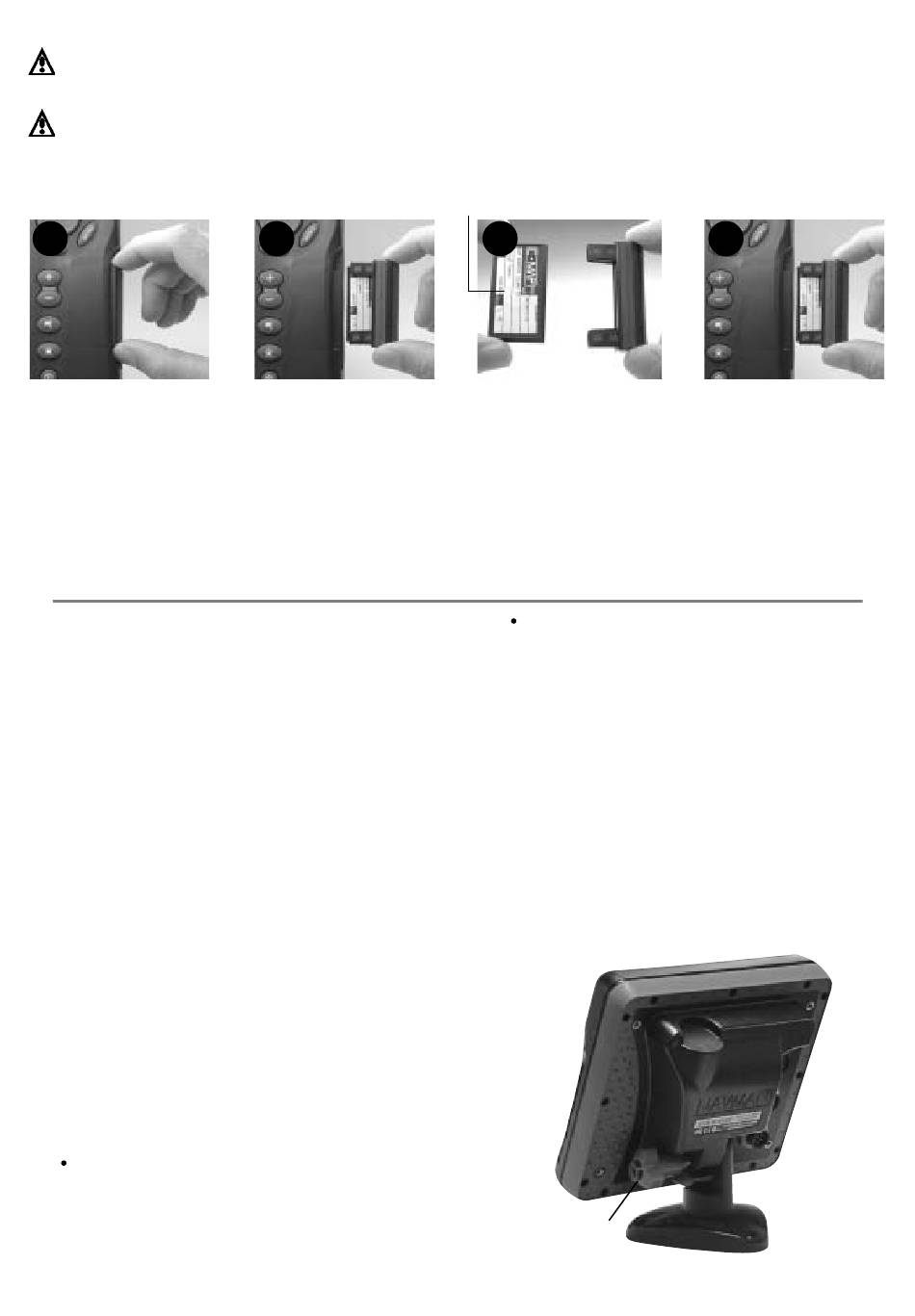

Wisselen van de insteekkaart
Waarschuwing: Wees voorzichtig met insteekkaarten. Bewaar ze in hun beschermhoezen
wanneer ze niet in de TRACKFISH worden gebruikt.
Houdt de kaarthouder te allen tijde op zijn plaats in de TRACKFISH om te voorkomen dat het
kaartcompartiment nat wordt van binnen.
1
Schakel de TRACKFISH uit (zie paragraaf 2-2).
Verwijder de kaarthouder uit de TRACKFISH en
neem de kaart uit de houder.
Plaats de kaart in de hoes.
1-4 Verwijderen en herplaatsen van het beeldscherm
Als het beeldscherm op een beugel is
bevestigd, dan kan deze gemakkelijk
verwijderd worden voor veiligheid en
bescherming.
Verwijderen van het beeldscherm:
1
Schakel het beeldscherm uit (zie paragraaf
2-2) en plaats de stofhoes erover.
2
Maak de knop van de bevestigingsbeugel
los en neem het instrument van de beugel.
3
Neem de connectors uit het beeldscherm;
draai ze stuk voor stuk tegen de klok in
totdat u de stekker eruit kunt nemen.
4
Plaats de stofhoesjes die eraan vast zitten
over de uiteinden van de connectors.
5
Bewaar het beeldscherm op een schone droge
plaats, zoals de optionele Navman draagtas.
Herplaatsen van het beeldscherm
1
Verwijder de stofhoesjes van de
connectors. Steek de connectors achterin
het beeldscherm:
Zorg dat de connectorkleur en de
contactkleur met elkaar overeen komen.
TRACKFISH 6500 Installatie- en bedieningshandleiding
2
Gouden contacten hieronder
3
Kaart
Houder
Druk een nieuwe kaart in de houder. Verzeker
uzelf ervan dat de gouden contactjes aan de
buitenkant onderaan zitten (zie bovenstaand).
Bewaar de kaarthoes.
Druk de kaarthouder volledig in de TRACKFISH
Steek alle connectors in hun contact
en draai de sluitmoer met de klok
mee totdat deze redelijk stevig is
aangedraaid.
Er zal niets beschadigd worden als een
kabel per ongeluk in het verkeerde
contact wordt gestoken.
2
Houd het beeldscherm op zijn plaats op
de bevestigingsbeugel. Pas de kanteling
van het beeldscherm aan voor beste
zichtbaarheid en draai dan de knop van de
bevestigingsbeugel met de hand stevig
vast. Verwijder de stofhoes.
Knop
NAVMAN
4
Bevestigings
beugel
