3.7
Installeren van het toestel
3.7.1
Afnemen en terugplaatsen van de behuizing
Om het gasgestookte warmwatertoestel te installeren of
te onderhouden, moet u de behuizing van het toestel
afnemen en deze weer aanbrengen als u de werkzaam-
heden hebt voltooid.
Afnemen van de behuizing
13
Afb. 3.7
Afnemen van de behuizing
> Trek de temperatuurkiezer (7) van de as en neem de
warmteopbrengstschakelaar weg (9).
> Draai de schroef (12) onder de as van de warmteop-
brengstschakelaar uit.
> Trek de behuizing naar u toe en til die uit de beide
steunen (13).
Installatiehandleiding atmoMAG
Terugplaatsen van de behuizing
13
Afb. 3.8 Terugplaatsen van de behuizing
7
> Laat de behuizing op de beide steunen (13) en druk
de behuizing tegen de achterwand. Vergewis u ervan
12
dat de beide nokken in de sparingen vallen.
> Draai de schroef aan (12).
9
> Breng de warmteopbrengstschakelaar (9) en de tem-
peratuurkiezer (7) weer aan.
3.7.2
Installeren van het toestel

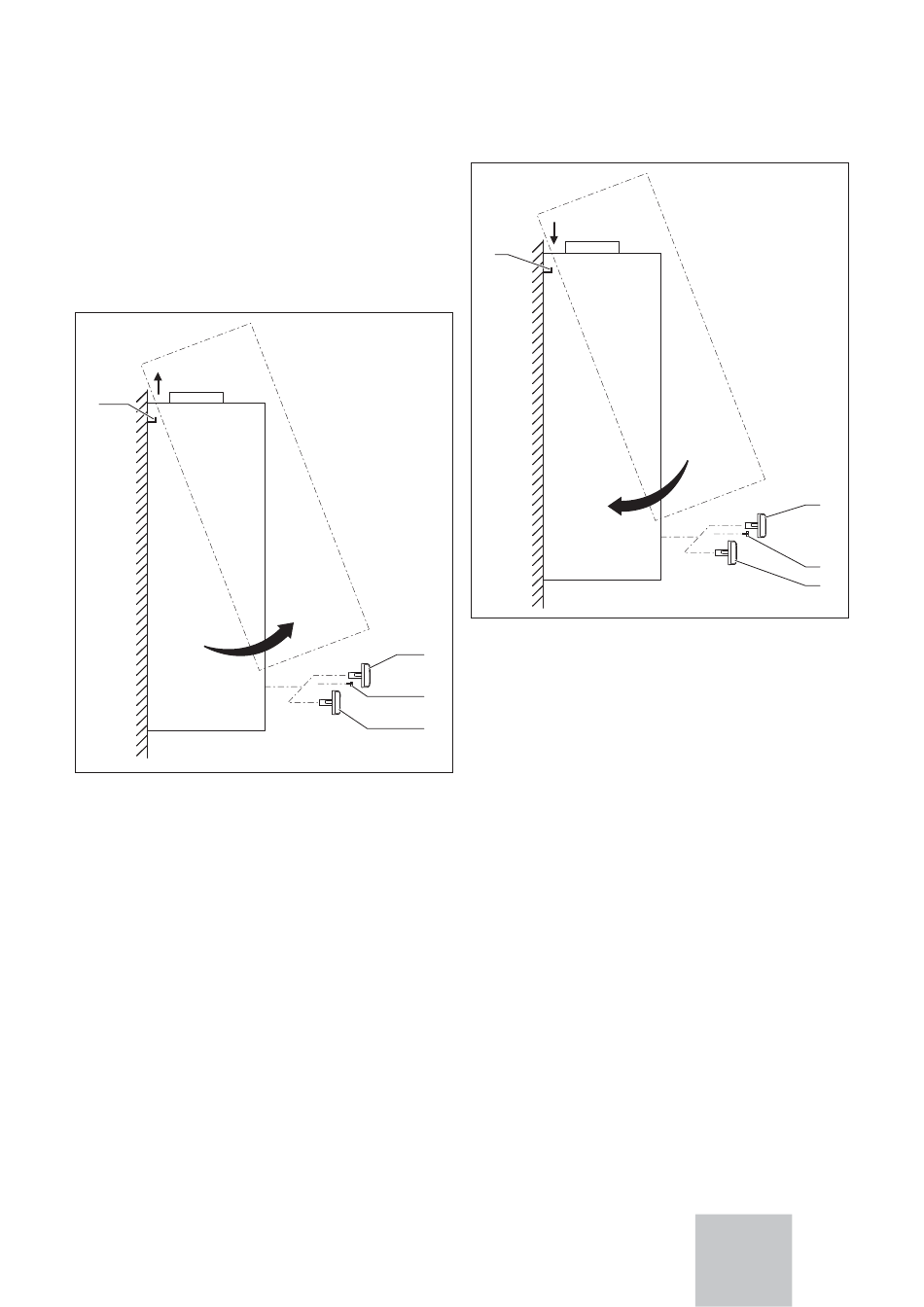

> Beslis waar u het toestel wilt ophangen, zie paragraaf 3.5.
> Om het toestel te monteren gebruikt u de sparingen
en de gaten in de achterwand van het toestel.
> Boor gaten voor de bevestigingschroeven conform de
maten op de tekening in paragraaf 3.5.
> Afhankelijk van de locatie gebruikt u ankerbouten,
haken, schroeven of draadeinden.
> Bevestig de achterwand van het toestel stevig aan de
muur met behulp van geschikte bevestigingsmiddelen.
Montage 3
7
12
9
NL
11
