4 Installatie

4
Installatie
a
Gevaar!
Risico van vergiftiging, explosies
Risico van brandwonden
> Vergewis u er bij het monteren van aanslui-
tingen van dat alle afdichtingen op de juiste
wijze zijn gemaakt, zodat er geen gas of
water kan lekken.
4.1

Aansluiten op de gastoevoer

> Sluit de muuraansluiting via een gasafsluiter aan op
de ingang van het toestel, en vergewis u ervan dat de
koppeling gasdicht is en niet onder mechanische
spanning staat.
> Inspecteer het toestel op lekken en verzegel het toestel.
4.2

Aansluiten op de watertoevoer

a
Gevaar!
Er bestaat kans op brandwonden door heet
water of schade door ontsnappend heet of
koud water
Als u leidingen van kunststof gebruikt voor de
heet- en/of koudwateraansluitingen op het
toestel, dan mag u uitsluitend leidingen
gebruiken die bestand zijn tegen een tempe-
ratuur van 95 °C en een druk van 10 bar.
> Gebruik uitsluitend leidingen die bestand
zijn tegen een temperatuur van 95  °C en
een druk van 10 bar.
> Maak de aansluitingen voor heet water en koud water,
en vergewis u ervan dat ze niet onder mechanische
spanning staan.
> Inspecteer het toestel op lekken en verzegel het toestel.
12
4.3

Aansluiten op het verbrandinggas-afvoersysteem

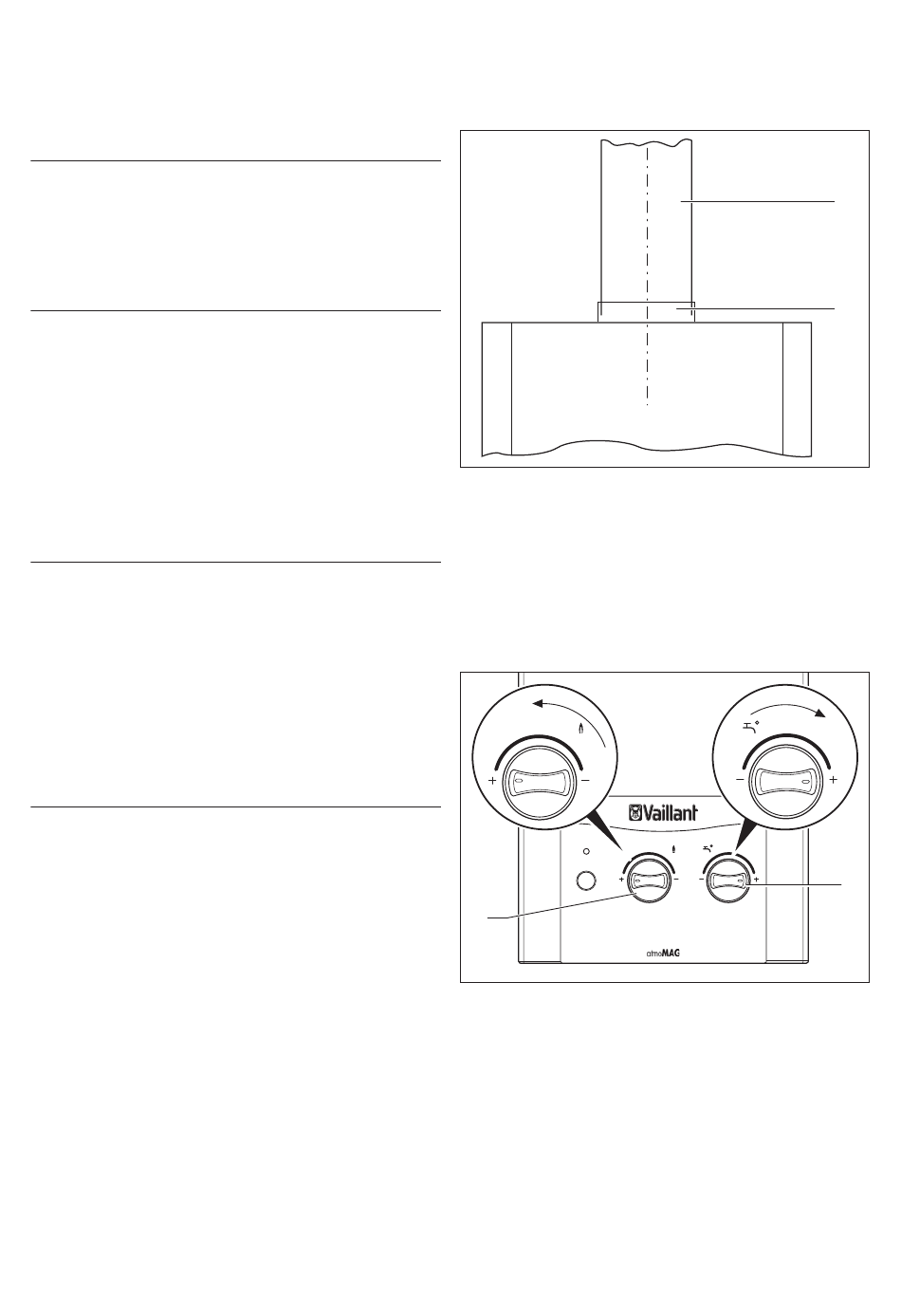

Afb. 4.1 Aansluiting van de afvoer voor verbrandinggas
Legenda
1
Afvoerpijp voor verbrandinggas
2 Uitstroomopening voor het aansluiten van een pijp
4.3.1

Inspecteren van de verbrandinggassensor

Inspecteer of de verbrandinggassensor werkt voordat u de
afvoerpijp voor het verbrandinggas monteert. Handel als volgt:
9
Afb. 4.2 Instellen van de maximumtemperatuur en warmteopbrengst
> Draai de temperatuurkiezer (7) met de richting van de
klok mee naar de instelling voor de maximumtempe-
ratuur.
> Draai de warmteopbrengstschakelaar (9) tegen de
richting van de klok in voor een maximale warmteop-
brengst.
> Open de heetwaterkraan.
> Blokkeer de uitlaat van het verbrandinggas als het
toestel in een stabiele toestand verkeert.
1
2
Installatiehandleiding atmoMAG
7
