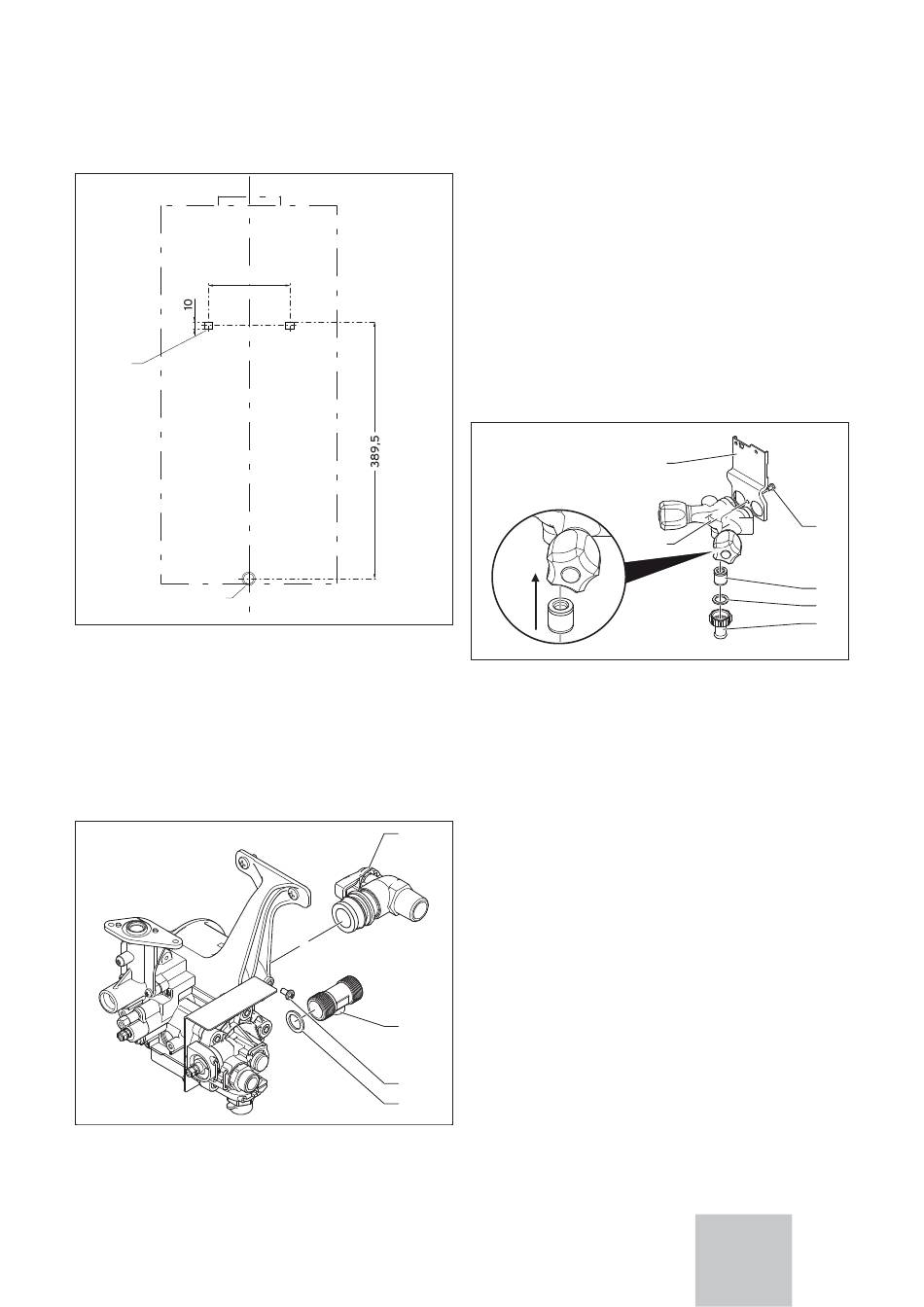

Voorbereiden op het monteren tegen de muur

123.3
2
R 1/2"
1
Afb.
3.2 Voorbereiden op het monteren tegen de muur
> Bevestig de beide draadhaken in de muur (2), waarbij
u rekening houdt met de afstand tot de koudwater-
aansluiting in de muur (1).
> Hang het gasgestookte warmwatertoestel in de beide
haken.
3.5.1

Monteren van de gas- en wateraansluitingen

Afb. 3.3.1 Gas- en waterkraan installatie
Installatiehandleiding atmoMAG
Legenda
1
Gasaansluiting
2 koudwaterstopkraan
3 borgschroef
4 1/2"-pakking
> Sluit de gaskoppeling (1) aan op de gasinstallatie (zie
afb. 3.5).
> Bevestig de koudwaterstopkraan (2) aan de muur.
> Draai de borgschroef (3) geheel los en haak het toestel
aan de twee haken aan de muur (zie afb. 3.2).
> Sluit het toestel aan op de gaskoppeling (1). Gebruik
het in het aansluitpakket meegeleverde vet om de
O-ring van het.
> gaskoppelstuk in te vetten.
> Schroef vervolgens de borgschroef (3) geheel in om de
gaskoppeling vast te zetten.
Afb. 3.3.2 Voorbereiding mengkraan
Legenda
5 M4-schroef
6 Antiterugstroomsysteem. (familie E, type B, DN 10, EN 1717)
7 1/2"-pakking
8 aansluiting wateruitlaat
9 Direct werkende mengtapkraan
10 Ophangbeugel voor mengklep
1
> Bevestig de direct werkende mengtapkraan (9) op de
ophangbeugel (10) met behulp van de schroef (5).
> Plaats het antiterugstroomsysteem (6) in de direct
werkende mengtapkraan (9). Zorg ervoor dat de O-ring
geplaatst is in het inwendige van de behuizing (zie de
pijl op het onderdeeel).
> Koppel de wateruitlaataansluiting (8) met behulp van
de 1/2"-pakking (7).
2
3
4
Montage 3
10
5
9
6
7
8
