5 Initiële gebruik
9

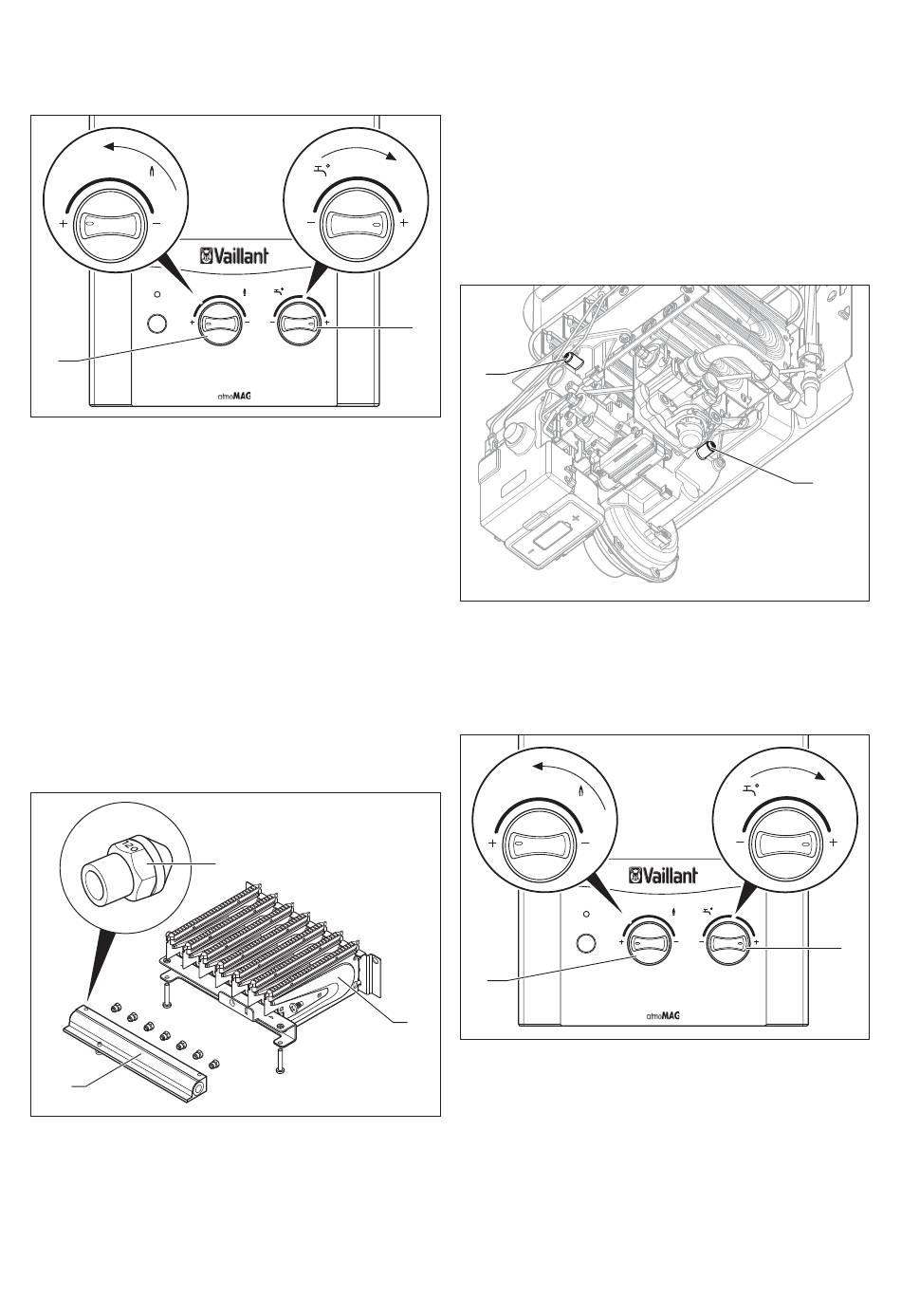

Afb. 5.2 Instellen van de maximumtemperatuur en warmteopbrengst
> Start het toestel conform de gebruiksaanwijzing en
draai de temperatuurkiezer (7) met de richting van de
klok mee naar de stand voor de maximumtemperatuur.
> Draai de warmteopbrengstschakelaar (9) tegen de rich-
ting van de klok in voor een maximale warmteopbrengst.
> Zoek de noodzakelijke gasstroming op in tabel 5.3
(tabel waarde...l/min), zie paragraaf 5.2.
> Noteer de aflezing op de gasmeter.
> Tap heet water af met de kraan volledig open. Het nomi-
nale watervolume moet nu stromen, zie paragraaf 10,
Technische gegevens.
> Na een continue werking gedurende vijf minuten leest u
het volume van de gasstroming af van de meter en ver-
gelijkt u de afgelezen waarde met de waarde in de tabel.
Afwijkingen tot 5% zijn toegestaan.
Handel als volgt als de afwijking buiten de genoemde limiet valt:
3
Afb. 5.3 Aanduiding van de branderkop
Legenda
1
Branderinspuiter
2 Brander
3 Branderrail
16
1
> Inspecteer of de juiste inspuiters zijn gemonteerd. Con-
troleer of de aanduiding op de gemonteerde inspuiters
met die, opgesomd in tabel van paragraaf 10, Techni-
sche gegevens. Het kan zijn dan u de brander moet
wegnemen, zie paragraaf 8.2.
> Als de inspuiters de oorzaak zijn van de afwijking,
informeer dan de servicedienst daarover.
> Stel het toestel buiten werking.
Branderdrukmethode
7
2
Afb. 5.4 Meetpoort voor de branderdruk
> Neem de stop uit de aansluiting van de meetpoort (2)
voor de branderdruk, zie afb. 5.4.
> Sluit een U-buis drukmeter aan (met een resolutie van
minstens 0,1 mbar).
9
2
Afb. 5.5 Instellen van de maximumtemperatuur en warmteopbrengst
> Start het toestel conform de gebruiksaanwijzing en
draai de temperatuur kiezer (7) met de richting van
de klok mee naar de stand maximumtemperatuur en
de warmteopbrengstschakelaar (9) tegen de richting
van de klok in voor maximale warmteopbrengst.
1
Installatiehandleiding atmoMAG
