3.6

Afmetingen

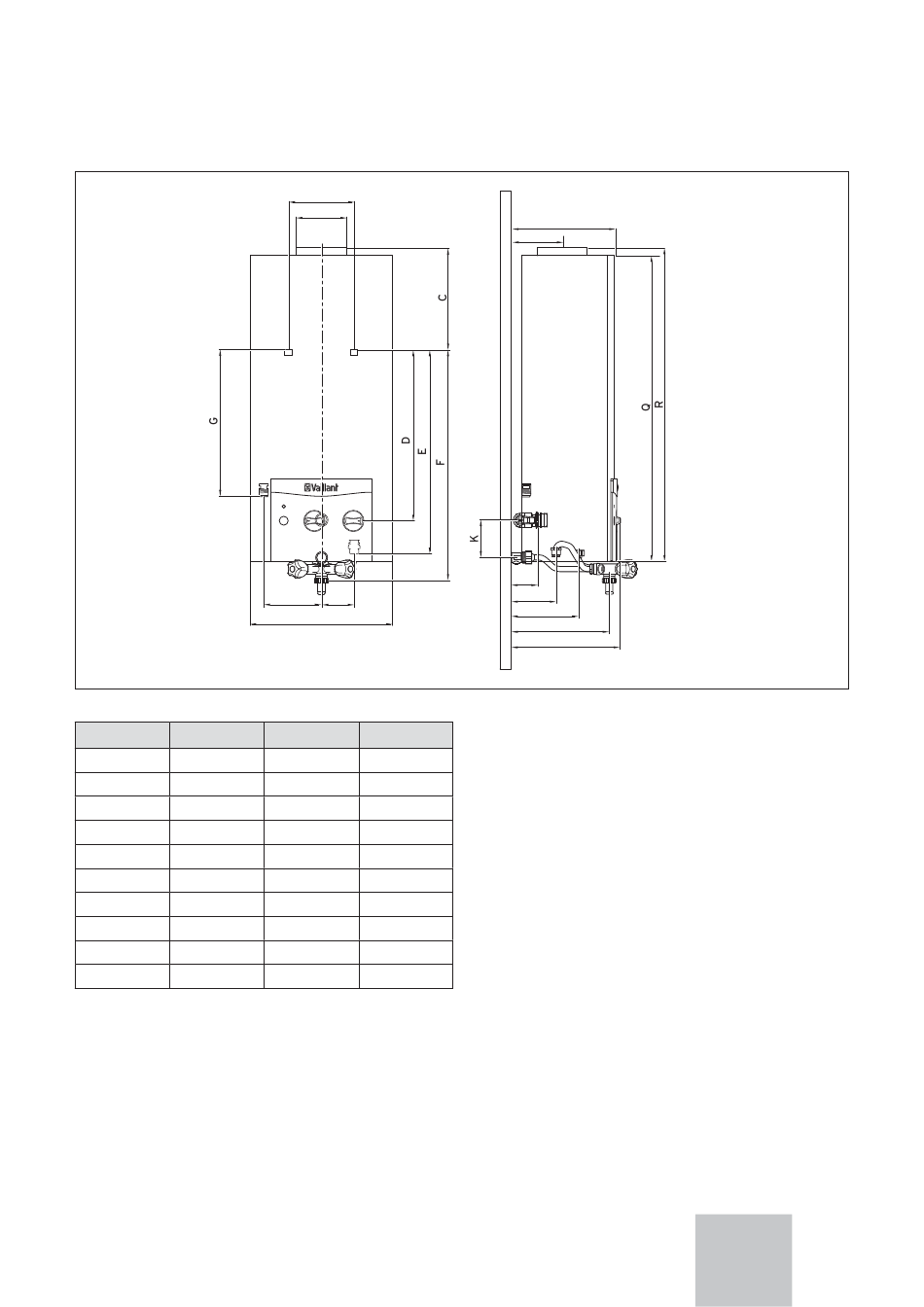

Afb. 3.5 Tekening op schaal van de atmoMAG 6: Aardgas
Maat
mm
A
123
B
93
C
191
D
320
E
382
F
434
G
275
H
267
I
109
J
61
Installatiehandleiding atmoMAG
A
B
I
J
H
Maat
mm
K
70
L
49
M
86
N
127
O
185
P
205
Q
573
R
587
S
96
T
194
T
S
L
M
N
O
P
Montage 3
NL
9
