> Tap heet water af met de kraan volledig open. Het
nominale watervolume moet nu stromen, zie para-
graaf 10, Technische gegevens.
> Lees de vereiste branderdruk in millibar af uit tabel 5.4.
> Vergelijk de meetwaarde met de waarde in de tabel.
Afwijkingen tot 10% zijn toegestaan.
> Stel het toestel buiten werking.
> Neem de U-buis drukmeter weg.
> Schroef de stop terug in de aansluiting voor de bran-
derdruk-meetpoort.
> Inspecteer de stopschroef op lekkage.
Handel als volgt als de afwijking buiten de genoemde
limiet valt:
3

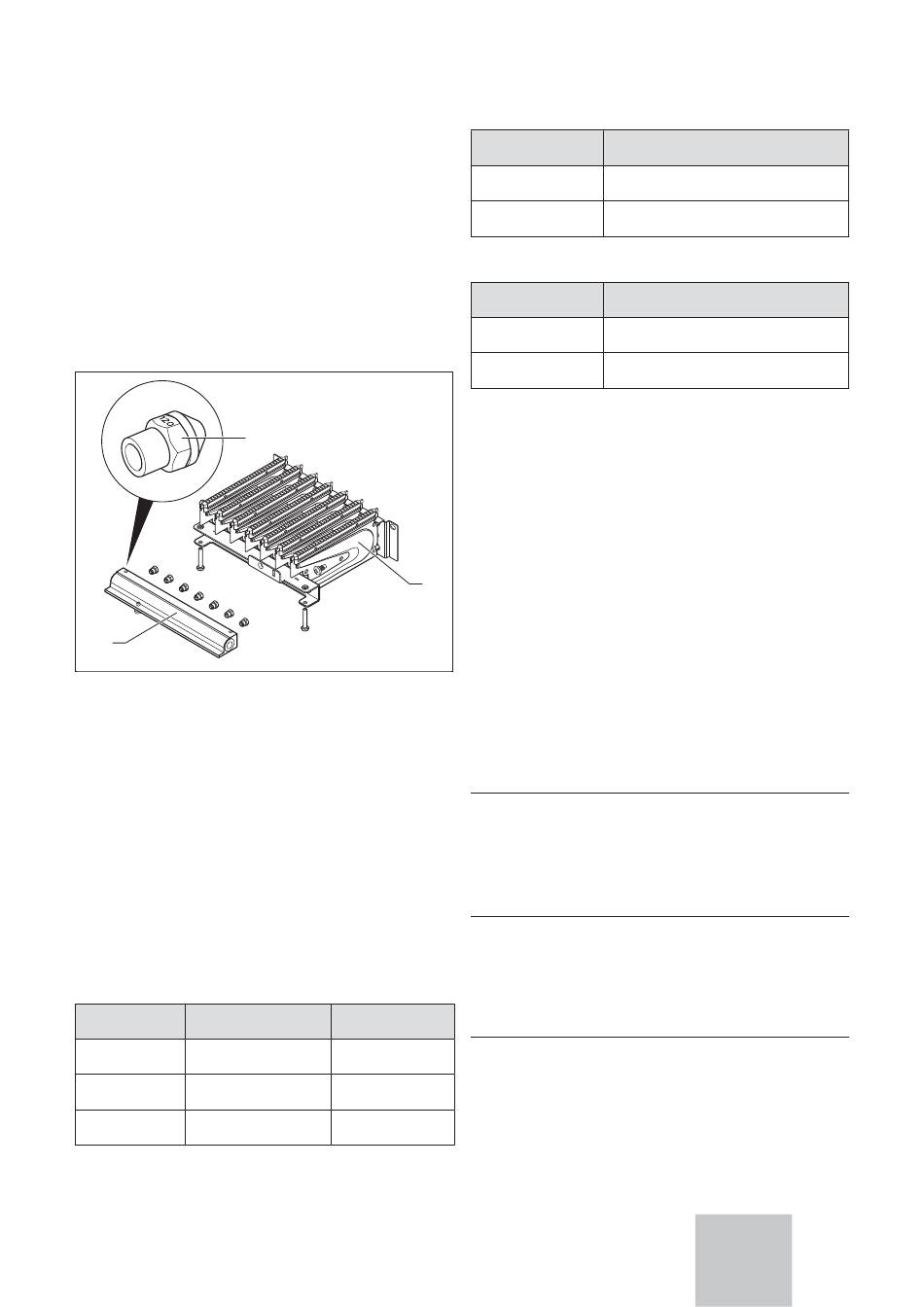

Afb. 5.6 Aanduiding van de Inspuiters
Legenda
1
Branderinspuiter
2 Brander
3 Branderrail
> Inspecteer of de juiste inspuiters zijn gemonteerd, zie
tabel 10.2, gaswaarden in relatie tot de ingestelde soort
gas. Controleer of de aanduiding op de gemonteerde
inspuiters met die, opgesomd in tabel van paragraaf 10,
Technische gegevens. Het kan zijn dan u de brander moet
wegnemen, zie paragraaf 8.2.
> Als de inspuiters de oorzaak zijn van de afwijking, infor-
meer dan de servicedienst daarover. Schakel het toestel
niet in.
> Stel het toestel buitenwerking.
5.2
Tabellen met gasinstellingen
Toestelversie
Aardgas gas
voor
Aanduiding op
2L
het typeplaatje
G25 – 25 mbar
Fabrieksinstelling
G25
setting
Aanduiding van
118
de inspuiters
Tabel 5.2 Fabrieks-gasinstelling
Installatiehandleiding atmoMAG
1
Vloeibaar gas
3B/P
G30 – 30 mbar
G30
066
Soort gas
Aardgas 2L
G 25
Vloeibaar gas 3B/P
G 30
Tabel 5.3 Gasstromingwaarde
Soort gas
Aardgas 2L
G 25
Vloeibaar gas 3B/P
G 30
Tabel 5.4 Branderdruk
5.3
Inspecteren van de werking van het toestel
> Inspecteer of het toestel tijdens bedrijf functioneert
zoals beschreven in de gebruiksaanwijzing.
> Inspecteer het toestel op eventuele lekkage van water of gas.
> Inspecteer - bijvoorbeeld met behulp van een hygro-
meter - dat het verbrandinggas op correcte wijze het
toestel verlaat bij de uitstroomopening.
> Inspecteer of de verbrandinggassensor correct werkt,
2
zie paragraaf 4.3.
> Als het toestel niet start, inspecteer dan of de pen
van de veiligheidthermostaat (zie afbeelding 3.1) is
ingedrukt. Zo niet, druk die pen dan in.
> Noteer altijd het type toestel en de gebruikte soort gas
in tabel 10.2, onder verwijzing naar de ingestelde soort
gas in paragraaf 10 van de Technische gegevens.
> Plaats de behuizing terug op het toestel.
5.4
Aanpassen op een ander soort gas
a
Gevaar!
Een onjuiste verbranding kan leiden tot een
dodelijk niveau aan koolmonoxide
> Bouw het gasgestookte warmwatertoestel
uitsluitend om voor een ander soort gas met
behulp van de originele Vaillant-onderdelen.
a
Gevaar!
Ongeschikte inspuiters kunnen leiden tot
storingen en dodelijke gaslekken
> Bouw het gasgestookte warmwatertoestel
uitsluitend om voor een ander soort gas met
behulp van de originele Vaillant-onderdelen.
Als de soort gas wijzigt, moet u het toestel ombouwen naar de
beschikbare soort gas. Bepaalde onderdelen van het toestel moe-
ten dan worden gemodificeerd of vervangen.
Deze modificaties en de nieuwe instellingen mogen uitsluitend
worden uitgevoerd door een daartoe gekwalificeerde installateurs
in overeenstemming met de toepasselijke nationale normen.
Initiële gebruik 5
Gasstroming bij nominale thermische
belasting (l/min)
24,1
6,1
Branderdruk bij nominale thermische
belasting in MPa (mbar)
0,0015 (15,3)
0,0028 (27,7)
NL
17
